Pemasok Sakelar Pergantian Tingkat Lanjut

CDADAadalah produsen dan pemasok sakelar pergantian terkemuka di Tiongkok. Dengan kemampuan produksi komprehensif kami, kami menawarkan layanan kustomisasi grosir dan OEM. Produk kami mematuhi berbagai sertifikasi dan standar internasional, memastikan Anda dapat memilihnya dengan penuh keyakinan.

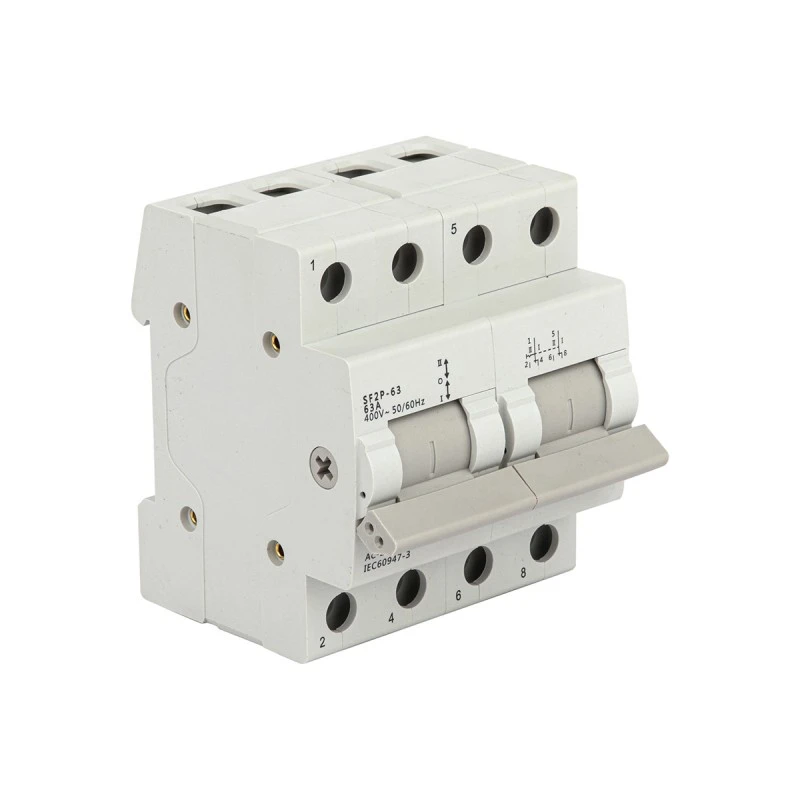

Apa itu Saklar Pergantian DIN?

A Sakelar pergantian DIN adalah perangkat pengalihan transfer modular yang dipasang di rel yang dirancang untuk mentransfer beban listrik dengan aman antara dua sumber daya. MematuhiIEC 60947-6-1 (peralatan peralihan transfer) danIEC 60947-3 (saklar-pemisah), fitur sakelar ini terstandarisasiPemasangan rel DIN (TH35, rel topi atas 35 mm) memungkinkan integrasi tanpa batas ke panel distribusi di sampingnyaMCB, RCD, dan perangkat modular lainnya.

Sakelar pergantian DIN berfungsi sebagai komponen penting untuk:

Pemindahan tangan antara listrik utama dan daya cadangan (generator, UPS)

Pemilihan sumber dalam sistem pasokan ganda

Isolasi beban untuk pemeliharaan dan keselamatan

Manajemen energi (pencukuran puncak, peralihan tarif ganda)

Peringkat saat ini berkisar dari16A hingga 125A untuk jenis rel DIN modular, dengan versi pemasangan panel yang lebih besar hingga3200A. Posisi operasi biasanya mengikutiSaya-0-II konfigurasi (Sumber 1 - Mati - Sumber 2), memastikan indikasi visual yang jelas dan isolasi pemutusan positif.

Standar Lebar Modular (DIN Rail):

2 Modul (35mm): 16A-40A, 2 kutub

3 Modul (52.5mm): 40A-63A, 2/3 kutub

4 Modul (70mm): 63A-125A, 3/4 kutub

Fungsi Inti & Prinsip Operasi

Sistem Interlock Mekanis

Komponen	Fungsi	Spesifikasi Teknis
Pegangan Putar	Operasi manual, indikasi posisi	Posisi I-0-II, dapat digembok dalam keadaan OFF (3 kunci), perlindungan IP65
Mekanisme Kamera	Mendorong pergerakan kontak, memastikan urutan	Kamera dengan mesin presisi, aksi jepret, penggerak positif
Sistem Kontak	Membawa dan memutus arus beban	Paduan perak (AgNi/AgCdO), pemutusan ganda per kutub, aksi penghapusan
Interlock Mekanis	Mencegah penutupan kedua sumber secara bersamaan	Hubungan mekanis yang kokoh, tidak bergantung pada pengoperasian pegangan
Kontak Tambahan	Indikasi status, kontrol, pensinyalan	1NO+1NC atau 2NO per sakelar, peringkat 10A, operasi positif
Klip Rel DIN	Pemasangan snap-on, retensi aman	Baja pegas, gaya penjepit 50-100N, tahan getaran

Urutan Operasi (I-0-II)

Posisi I (Sumber 1 Terhubung):

Kontak utama ditutup pada sisi Sumber 1

Sumber 2 kontak pasti terbuka

Interlock mekanis mencegah penutupan Sumber 2

Posisi 0 (Mati/Isolasi):

Kontak Sumber 1 dan Sumber 2 terbuka

Isolasi putus ganda per tiang

Celah kontak yang terlihat untuk verifikasi keselamatan

Dapat digembok untuk penguncian pemeliharaan

Posisi II (Sumber 2 Terhubung):

Kontak Sumber 1 benar-benar terbuka

Kontak utama ditutup pada sisi Sumber 2

Interlock mekanis mencegah penutupan Sumber 1

Fitur Keamanan

Indikasi kerusakan positif: Pemisahan kontak yang terlihat menegaskan isolasi

Buka paksa kontak: Tertaut secara mekanis ke posisi pegangan, tidak dapat ditutup secara las

Interlock pintu: Mencegah terbukanya enklosur saat saklar ON

Fasilitas gembok: Hingga 3 gembok dalam posisi OFF untuk keselamatan selama perawatan

Posisi stabil: Tidak terpengaruh oleh getaran, guncangan, atau fluktuasi tegangan

Lingkungan Aplikasi & Kasus Penggunaan

Aplikasi	Penggunaan Khusus	Spesifikasi Khas	Pemasangan
Cadangan Perumahan	Transfer generator listrik untuk rumah, kantor kecil	16A-63A, 2P/4P, AC-22A, I-0-II, rel DIN	Rel DIN
Bangunan Komersial	Bypass UPS, pasokan listrik ganda, pelepasan beban	100A-250A, 4P, AC-23A, bermotor atau manual	DIN/Panel
Pabrik Industri	Kekuatan proses kritis, pasokan peralatan mesin	160A-630A, 3P/4P, AC-23A, transisi terbuka	Pemasangan Panel
Pusat Data	Listrik ganda, bypass pemeliharaan UPS	250A-800A, 4P, AC-33B, kontak yang tumpang tindih	Pemasangan Panel
Kesehatan	Sirkuit penting rumah sakit, beban keselamatan jiwa	160A-400A, 4P, AC-33B, transfer otomatis	Panel/ATS
Energi terbarukan	Peralihan jaringan-surya, penyimpanan baterai	63A-250A, 4P, nilai DC, I-0-II, rel DIN	Rel DIN
Infrastruktur	Traksi metro, penerangan bandara, telekomunikasi	400A-1600A, 3P/4P, AC-23A, bermotor	Pemasangan Panel
Kelautan/Lepas Pantai	Tenaga kapal, pasokan platform	100A-400A, 3P/4P, tropis, IP65	Diselubungi

Manajemen Energi Tarif Ganda: Sakelar pergantian DIN manual memungkinkan peralihan otomatis atau manual antara:

Tarif Puncak/Di Luar Puncak: Mengalihkan beban non-kritis ke tarif yang lebih murah

Pengoptimalan jaringan/surya: Memaksimalkan konsumsi sendiri, meminimalkan impor jaringan

Respon permintaan: Menumpahkan muatan selama peristiwa permintaan puncak

Proses Manufaktur & Alur Kerja Produksi

Urutan Pembuatan yang Presisi

Bahan Baku IQC → Pemesinan Mekanisme Cam → Fabrikasi Sistem Kontak → Cetakan Perumahan → Perakitan Poros & Pegangan → Integrasi Jembatan Kontak → Perakitan Interlock Mekanis → Pemasangan Kontak Tambahan → Kalibrasi & Pengujian → Perakitan Akhir → Verifikasi Kualitas → Pengemasan

Tahapan Manufaktur Kritis

Panggung	Detail Proses	Poin Kontrol Kualitas
Pemesinan Mekanisme Cam	Pemesinan CNC presisi untuk profil bubungan dari plastik rekayasa (POM) atau logam (paduan seng), perlakuan panas untuk ketahanan aus	Toleransi dimensi ±0,05mm, permukaan akhir Ra 0,8, kekerasan HRC 45-55, torsi putaran 0,5-2Nm
Hubungi Fabrikasi	Ujung kontak perak-nikel (AgNi 90/10) atau perak-kadmium oksida (AgCdO), mematri ke pembawa tembaga, membentuk geometri penyeka	Kekerasan HV 80-120, resistansi kontak <5mΩ, kekuatan mematri >50MPa, ketebalan perak ≥2mm
Cetakan Perumahan Rel DIN	Termoplastik berdampak tinggi (PA66 GF30 atau PBT GF30), injeksi 280-320°C, modularitas kritis 17,5 mm	Toleransi dimensi ±0,1mm, indeks pelacakan >600V, UL 94 V-0, tahan panas 160°C
Rakitan Poros & Pegangan	Baja berlapis seng atau poros baja tahan karat, pegangan polimer dengan tanda posisi, penyisipan bantalan	Konsistensi torsi, akurasi pengindeksan 45° atau 90°, gaya retensi pegangan >50N
Interlock Mekanis	Pawl interlock yang dikerjakan secara presisi, dilengkapi pegas, verifikasi pengikatan positif	Kekuatan interlock >200N, mencegah penutupan simultan, daya tahan 10.000 siklus
Hubungi Integrasi Jembatan	Jembatan paduan tembaga dengan sambungan fleksibel, permukaan kontak berlapis perak, tekanan pegas	Tekanan kontak 8-15N/mm², jarak lap 2-4mm, tindakan pembersihan mandiri
Kalibrasi Akhir	Torsi rotasi, waktu kontak, sinkronisasi kontak bantu, verifikasi dielektrik	Pengujian otomatis 100%, pencatatan data, ketertelusuran QR

Spesifikasi Bahan Baku & Komponen Utama

Komponen	Spesifikasi Bahan	Standar Pemasok	Properti Utama
Mekanisme Kamera	Kopolimer asetal (POM) atau paduan seng (ZA-8)	ISO 1043, ASTM B669	Gesekan rendah, ketahanan aus, stabilitas dimensi, pelumasan sendiri
Kontak Utama	Perak-nikel (AgNi 90/10) atau perak-kadmium oksida (AgCdO)	ASTM B152, IEC 60368	Konduktivitas ≥90% IACS, ketahanan erosi busur, anti-pengelasan, 20.000 siklus hidup
Hubungi Jembatan	Paduan tembaga (CuCr1Zr atau CuNi2Si), berlapis perak	ASTM B187	Konduktivitas tinggi, sifat pegas, ketahanan lelah
Poros & Perangkat Keras	Baja tahan karat 304 atau baja berlapis seng 8.8	ASTM A240, ISO898-1	Ketahanan korosi, kekuatan torsi >400MPa, permeabilitas magnetik rendah
Perumahan Rel DIN	PA66 GF30 (30% serat kaca) atau PBT GF30	IEC 60664-1, UL 94 V-0	Indeks pelacakan >600V, kekuatan benturan >7 kJ/m², modularitas 17,5 mm
Menangani & Escutcheon	Campuran ABS atau PC/ABS, UV stabil	UL 94 HB, ISO 527	Resistensi dampak, luntur warna, tanda permanen
Kembalikan Mata Air	Baja karbon tempered minyak SWOSC-V atau baja tahan karat 301	JIS G 3560, ASTM A313	Umur lelah >20.000 siklus, torsi konsisten, relaksasi <5%
Terminal	Kuningan C36000 atau tembaga C11000 dengan pelapisan timah (5-8μm)	ASTM B16/B187	Kepadatan arus 1,0-1,2 A/mm², ketahanan torsi 2,0-3,5Nm, ketahanan korosi
Klip Rel DIN	Baja pegas 65Mn atau baja tahan karat 304, berlapis seng	GB/T 1222, ISO 3506	Kekuatan penjepit 50-100N, 10,000 siklus kelelahan, tahan getaran
Kontak Tambahan	Kontak berlapis perak-nikel atau emas, dilengkapi pegas	IEC 60947-5-1	Peringkat 10A, resistansi kontak <50mΩ, 100.000 siklus hidup

Kepatuhan Standar & Protokol Pengujian

Kerangka Standar Internasional

Standar	Cakupan	Peringkat yang Berlaku
IEC 60947-6-1	Peralatan peralihan transfer - Sakelar transfer otomatis dan manual	Standar utama untuk sakelar pergantian, pemanfaatan AC-33B
IEC 60947-3	Sakelar, pemisah, pemutus sakelar, dan unit kombinasi sekering	Fungsi isolasi, pemanfaatan AC-21A/AC-22A/AC-23A
IEC 60947-1	Aturan umum untuk switchgear dan controlgear tegangan rendah	Persyaratan umum, kenaikan suhu, sifat dielektrik
EN 60947-6-1 / EN 60947-3	Versi harmonisasi Eropa	Penandaan CE, kepatuhan pasar UE
GB/T 14048.11 / GB/T 14048.3	standar nasional Tiongkok	Sertifikasi CCC, pasar Cina

Perbedaan Utama:

IEC 60947-6-1: Khusus untuk peralihan transfer, termasuk AC-33B (beban motor dengan transfer otomatis), persyaratan koordinasi

IEC 60947-3: Standar saklar-pemisah umum, fungsi isolasi, peralihan motor AC-23A

Tes Jenis Wajib (IEC 60947-6-1 & IEC 60947-3)

Kategori Tes	Tes Khusus	Kriteria Penerimaan
Kenaikan Suhu	Arus kontinu pada nilai In	Terminal ≤65K (telanjang), ≤80K (berlapis), pegangan ≤40K
Sifat Dielektrik	Penahan frekuensi daya (2kV-2.5kV/1 menit), impuls (6kV-8kV)	Tidak ada kerusakan, tidak ada flashover, kebocoran <2mA
Kapasitas Pembuatan & Pemutusan	AC-23A: 10×Dalam pembuatan, 8×Dalam pemecahan; AC-33B: 6×Dalam pembuatan/pemecahan	Pengoperasian berhasil, tidak ada pengelasan kontak, tidak ada flashover
Kinerja Operasional	Mekanis: 10.000-20.000 siklus; Listrik: AC-23A 3.000-6.000 siklus	<5% penyimpangan parameter, keausan kontak <50%
Tahan Arus Dalam Waktu Singkat	Icw selama 1s (tahan arus pendek)	Tidak ada deformasi, tidak ada pengelasan kontak, berfungsi setelah pengujian
Kapasitas Pembuatan Arus Pendek	Icm (ketahanan arus puncak)	Tidak ada kerusakan, kontak tetap berfungsi
Interlock Mekanis	Paksa untuk mengalahkan interlock, pengujian ketahanan	Kekuatan kekalahan >200N, daya tahan 10.000 siklus
Lingkungan	Panas lembab, panas kering, dingin, getaran, guncangan	Fungsional setelah pengkondisian, tidak ada korosi
EMC (Bermotor/ATS)	Kekebalan terhadap interferensi yang diradiasi/dilakukan	Tidak ada gangguan pengoperasian, EN 60947-6-1 Lampiran E

Kontrol Kualitas & Standar Inspeksi Pabrik

QC Materi Masuk (IQC)

Bahan	Barang Inspeksi	Rencana Pengambilan Sampel	Peralatan
Butiran termoplastik	Kandungan kaca, viskositas, kelembaban, mudah terbakar	Per kelompok	Pengindeks aliran leleh, peralatan DSC, UL 94
Tip kontak perak	Kemurnian, kepadatan, kekerasan, paduan mematri	Per kelompok	Spektrometer, penguji kekerasan, mikroskop metalurgi
Baja pegas	Kekuatan tarik, ketahanan lelah, pembentukan	Per kelompok	Mesin tarik, penguji kelelahan, penguji kekerasan
Paduan tembaga	Konduktivitas, kekerasan, toleransi dimensi	Per kelompok	Pengukur konduktivitas, penguji kekerasan, CMM
Baja tahan karat	Komposisi kimia, permeabilitas magnetik, ketahanan korosi	Per kelompok	Spektrometer, uji korosi

Kontrol Kualitas Dalam Proses (IPQC)

Stasiun	Parameter Kontrol	Frekuensi	Metode
Pemesinan kamera	Toleransi dimensi ±0,05mm, permukaan akhir, kekerasan	Setiap 100 unit	CMM, penguji kekasaran permukaan, penguji kekerasan
Kontak mematri	Suhu 780-820°C, atmosfer, kekuatan sendi	Setiap 100 unit	Termokopel, penguji kekuatan geser
Cetakan perumahan	Suhu 280-320°C, tekanan, dimensi	Setiap siklus	Pemantauan SCADA, grafik SPC
Perakitan poros	Konsistensi torsi, akurasi pengindeksan, kekuatan retensi	Setiap unit	Pengukur torsi, pengukur gaya
Perakitan interlock	Kekuatan keterlibatan, perlawanan kekalahan, pengujian siklus	Setiap 100 unit	Pengukur gaya, penguji ketahanan
Jembatan kontak	Tekanan kontak, jarak lap, resistensi	Setiap unit	Pengukur gaya, mikro-ohmmeter

Kontrol Kualitas Akhir (FQC) & QC Keluar (OQC)

Barang Tes	Standar	Ukuran Sampel
Torsi rotasi	0,5-2,0Nm, kelancaran, pengindeksan positif	100%
Resistensi kontak	<5mΩ per tiang pada arus pengenal	100%
Dielektrik menahan tegangan	2.5kV AC/1 menit	100%
Resistensi isolasi	>100MΩ @ 500V DC	100%
Verifikasi interlock mekanis	Pencegahan penutupan simultan, kekuatan kekalahan >200N	100%
Fungsi kontak bantu	Sinkronisasi, resistensi, kontinuitas	100%
Pemasangan rel DIN	Kekuatan snap-on 50-100N, retensi, kekuatan pelepasan	100%
Inspeksi visual & dimensi	Modularitas 17,5 mm, penandaan permanen, peringkat IP	100%
Pengambilan sampel ketahanan	100 siklus mekanis, pemeriksaan keausan kontak	AQL 1.0
Integritas kemasan	Uji jatuh, getaran (ISTA 3A), pelabelan	Per lot

Infrastruktur Produksi & Kemampuan Manufaktur

Peralatan Produksi Lanjutan

Kategori Peralatan	Spesifikasi Mesin	Fungsi	Kapasitas
Pemesinan Presisi	Pusat permesinan CNC 5 sumbu (Mazak/Haas)	Mekanisme cam, poros, komponen presisi	5.000 set kamera/hari
Cetakan Injeksi	Mesin press termoplastik 120 ton (Arburg/Engel)	Perumahan rel DIN, pegangan, lambang	8.000 rumah/hari
Hubungi Fabrikasi	Tungku mematri otomatis (atmosfer H₂/N₂)	Ujung kontak perak mematri ke pembawa tembaga	10.000 kontak/hari
Pembentukan Musim Semi	Mesin melingkar pegas CNC (Wafios)	Pegas balik, pegas kontak, klip DIN	20.000 mata air/hari
Perakitan	Sel perakitan tenaga kerja	Perakitan mekanisme, kalibrasi, pengujian	3.000 unit/hari per baris
Peralatan Pengujian	Bangku tes saklar pergantian otomatis	Torsi, hambatan, interlock, verifikasi waktu	500 unit/jam
	Penguji ketahanan mekanis (20.000 siklus)	Pengujian kehidupan, pemantauan keausan	200 unit secara bersamaan
	Penguji ketahanan dielektrik (5kV AC)	Pengujian hi-pot, verifikasi isolasi	300 unit/hari

Kapasitas Produksi & Waktu Timbal

Kategori Produk	Kapasitas Bulanan	Waktu Pimpin Standar	Kemampuan Pemesanan Mendesak
Rel DIN 2P (16A-63A)	100.000 unit	4-5 minggu	3 hari
Rel DIN 4P (40A-125A)	50.000 unit	4-5 minggu	5 hari

Struktur Tim Teknik & Teknis

Departemen	Personil	Keahlian	Tanggung jawab
Rekayasa Penelitian dan Pengembangan	5 insinyur	Mekanisme peralihan, fisika kontak, ilmu material, otomatisasi	Pengembangan produk baru, portofolio paten (25+ paten), penyesuaian
Rekayasa Proses	15 insinyur	Pemesinan presisi, pencetakan plastik, otomatisasi perakitan, lean manufacturing	Optimalisasi produksi, dokumentasi SOP, peningkatan hasil (>99%)
Pengujian & Validasi	12 insinyur	Kepatuhan IEC 60947-6-1, pengujian ketahanan, simulasi lingkungan, EMC	Koordinasi pengujian tipe, analisis kegagalan, manajemen sertifikasi
Rekayasa Aplikasi	10 insinyur	Desain sistem tenaga, koordinasi selektif, integrasi generator, skema ATS	Dukungan teknis pelanggan, desain skema, commissioning
Jaminan Kualitas	25 teknisi	ISO 9001, ISO 14001, pengendalian proses statistik, laboratorium metrologi	Audit pemasok, audit proses, tindakan korektif, kalibrasi

Sertifikasi & Dokumentasi Kepatuhan

Sertifikasi	Badan Penerbit	Cakupan	Keabsahan
ISO 9001:2015	TÜV SÜD / SGS / Biro Veritas	Sistem manajemen mutu	Pengawasan tahunan
ISO 14001:2015	Intertek / SGS	Pengelolaan lingkungan	Pengawasan tahunan
Uji Tipe IEC 60947-6-1	KEMA/DEKRA, Intertek, TÜV Rheinland	Peralatan peralihan perpindahan	Per seri produk
Uji Tipe IEC 60947-3	KEMA/DEKRA, Intertek	Kinerja sakelar-pemisah	Per seri produk
Penandaan CE	Badan yang Diberitahu	Akses pasar UE	Bergantung pada desain
CCC (Tiongkok)	CQC	Sertifikasi wajib Tiongkok	validitas 5 tahun
UL 1008	Laboratorium Penjamin Emisi Efek	Sakelar transfer Amerika Utara	Inspeksi pabrik tahunan
Sertifikasi VDE	Lembaga Pengujian VDE	Label kualitas Jerman	Per seri produk
Persetujuan SAA	Persetujuan SAA	pasar Australia	Per seri produk

Mengapa Manufaktur DIN Changeover Switch Kami Berbeda

Fasilitas produksi kami mewakili 18 tahun spesialisasi dalam peralatan peralihan transfer, menghasilkan sakelar pergantian DIN yang melampaui standar global melalui:

Keahlian modular: Pemahaman mendalam tentang modularitas rel DIN 17,5 mm, memastikan integrasi yang lancar dengan MCB, RCD, dan peralatan distribusi dari produsen besar

Inovasi interlock mekanis: Mekanisme interlock penggerak positif eksklusif dengan ketahanan terhadap kekalahan >200N, memastikan pencegahan mutlak terhadap kesejajaran sumber

Integrasi vertikal: Pemesinan cam internal, brazing kontak, dan pencetakan termoplastik memastikan kontrol kualitas lengkap dan penyesuaian cepat

Menguji infrastruktur: $2,5 juta+ diinvestasikan dalam pengujian otomatis termasuk verifikasi ketahanan mekanis 20.000 siklus, pengujian gaya interlock, dan simulasi lingkungan

Strategi sertifikasi global: Kepatuhan multi-standar (IEC 60947-6-1, IEC 60947-3, UL 1008, CE, CCC, VDE) memungkinkan masuknya pasar tanpa hambatan di 90+ negara

Kemampuan integrasi ATS: Versi bermotor dengan komunikasi Modbus-RTU, BACnet, dan Ethernet untuk aplikasi gedung pintar dan otomasi industri

CDADA adalah produsen dan pemasok Sakelar Pergantian di Tiongkok. Pabrik kami melayani beragam industri seperti sistem tenaga, otomasi bangunan, dan manufaktur industri, menawarkan solusi OEM/ODM yang fleksibel.
