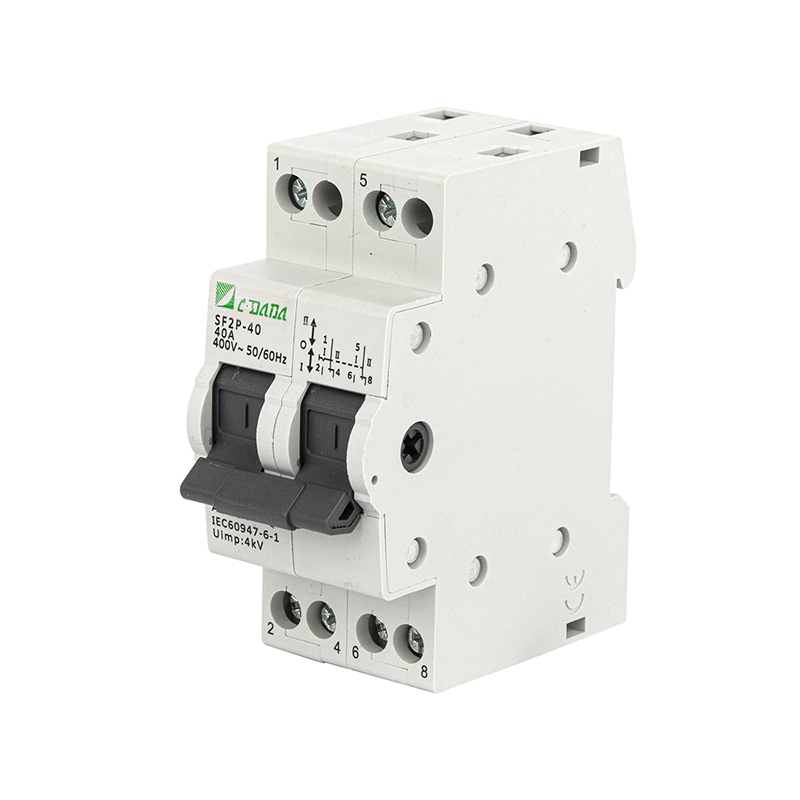

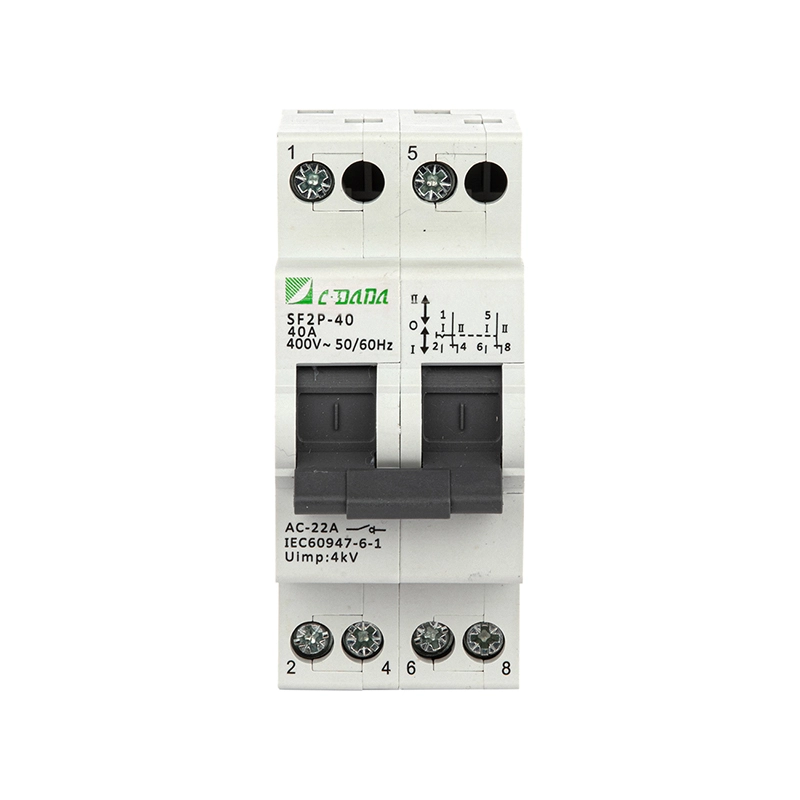

Sakelar Pergantian 2P

Pastikan peralihan sumber daya yang aman dan andal dengan Sakelar Pergantian 2P Seri CDADA SF, cocok untuk konversi sirkuit penting dalam aplikasi perumahan, komersial, dan industri ringan. Sakelar pergantian mikro yang dipasang di rel DIN ini mendukung sumber daya atau beban ganda dengan operasi 3 posisi yang jelas: I -OFF-II, memungkinkan transisi mulus antara pasokan listrik/jaringan dan cadangan/generator, kontrol maju/mundur motor, atau sirkuit pemantauan fase/tegangan.

Dinilai untuk AC 50/60Hz, 230–400V, dan arus dari 16A hingga 125A, sakelar pergantian CDADA 2P mematuhi standar IEC 60947-3 dan EN 60947-3. Dilengkapi indikator posisi ON/OFF, kontak dengan konduktivitas tinggi, dan mekanisme quick-make/break berbantuan pegas, produk ini memastikan kinerja yang stabil bahkan dalam pengoperasian manual yang sering dilakukan. Dirancang untuk pemasangan modular bersama MCB dan kontaktor, ideal untuk papan distribusi di gedung, ruang pompa, lemari telekomunikasi, dan sistem penerangan darurat.

Spesifikasi Utama

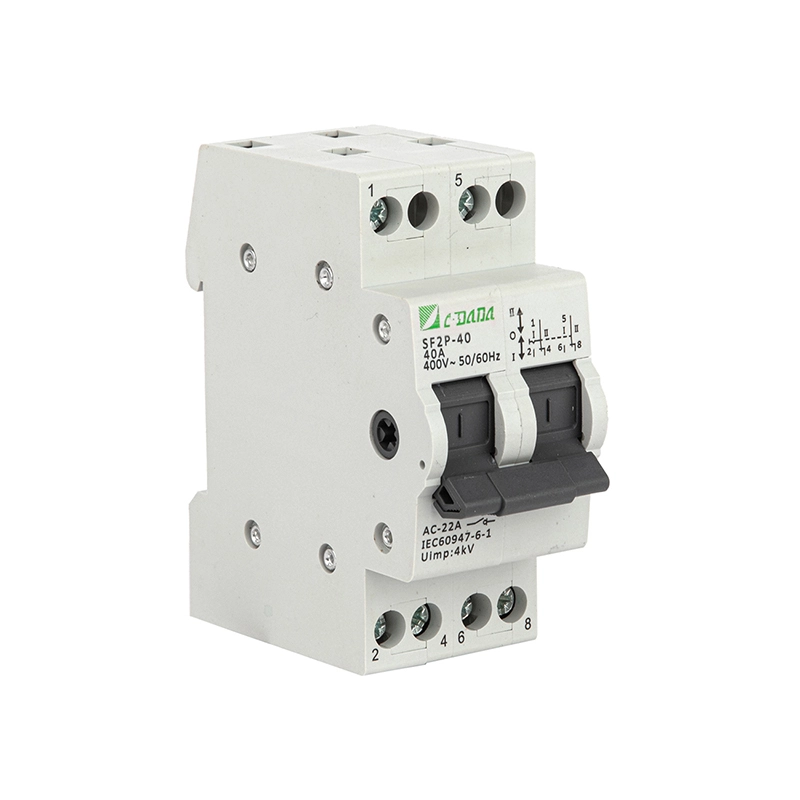

Seri: Sakelar Peralihan Manual Seri SF 2P

Merk : CDADA | Pabrikan: Shanghai DADA Electric CO.,LTD

Tiang: 2P (Dual Pole) — tersedia dalam varian 1P hingga 4P

Nilai Saat Ini: 16A – 125A (turunkan hingga 80% di atas 40°C ambien)

Tegangan Terukur: 230/400V AC, 50/60Hz

Tegangan Isolasi (Ui): 500V

Kategori Pemanfaatan: AC-22A (beban resistif & induktif campuran)

Arus Penahan Waktu Singkat (Icw): 12×Ie selama 1 detik

Kapasitas Pembuatan: 20×Ie, t=0,1s

Kehidupan Mekanik: 8.500 operasi

Kehidupan Listrik: 1.500 operasi (di bawah beban)

Derajat Polusi: II

Pemasangan: Rel DIN TH35 standar

Pengoperasian: Pegangan manual 3 posisi (I – O – II)

Indikator: Posisi ON/OFF terlihat melalui penyelarasan pegangan

Terminal: Sambungan kabel atau busbar

Torsi Pengetatan:

1,2 N·m (16–40A)

3,5 N·m (63–125A)

Catatan Keselamatan: Tidak ada ruang pemadam busur api → harus digunakan dengan sekering/MCB hulu untuk perlindungan hubung singkat

Lembar data teknis

Mengapa Memilih Sakelar Pergantian CDADA 2P?

★ Isolasi 3 Posisi yang Aman

Posisi True OFF (O) memutus kedua sumber—penting untuk pemeliharaan dan keselamatan anti-umpan balik.

★ Desain Modular Rel DIN

Pemasangan dalam hitungan detik bersama MCB—menghemat ruang dan menyederhanakan tata letak panel di gedung pintar atau enclosure OEM.

★ Kontak Keandalan Tinggi

Geometri kontak dinamis-statis yang dioptimalkan memastikan resistansi rendah dan stabilitas jangka panjang.

★ Kepatuhan Global

Bersertifikasi IEC 60947-3 yang diterima di Eropa, Asia, Afrika, dan Amerika Latin.

★ Pengoperasian yang Aman bagi Pengguna

Mekanisme berbantuan pegas mencegah keterlibatan parsial; pegangan tambahan opsional untuk model 63A+.

★ Aplikasi Serbaguna

Dari transfer generator hingga pembalikan arah motor—satu sakelar, banyak fungsi.

Aplikasi Khas

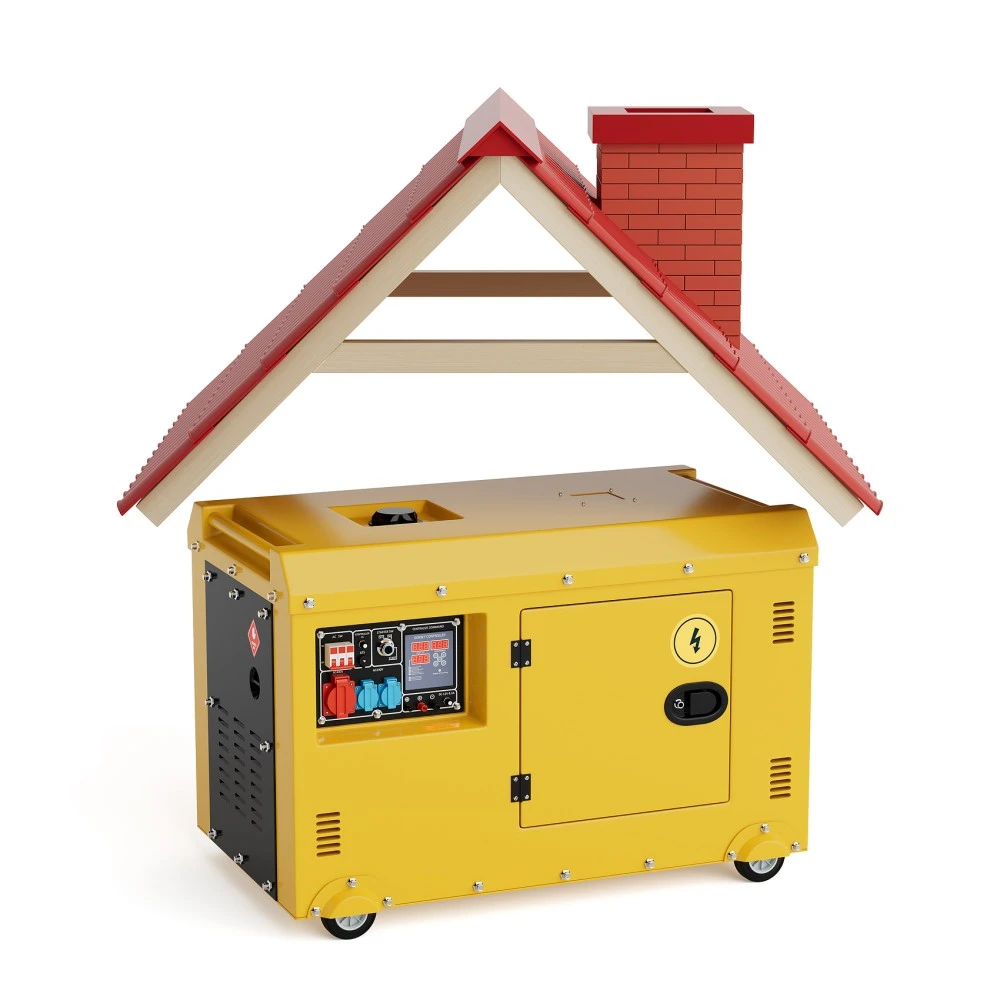

Sistem Tenaga Cadangan: Beralih antara utilitas dan generator

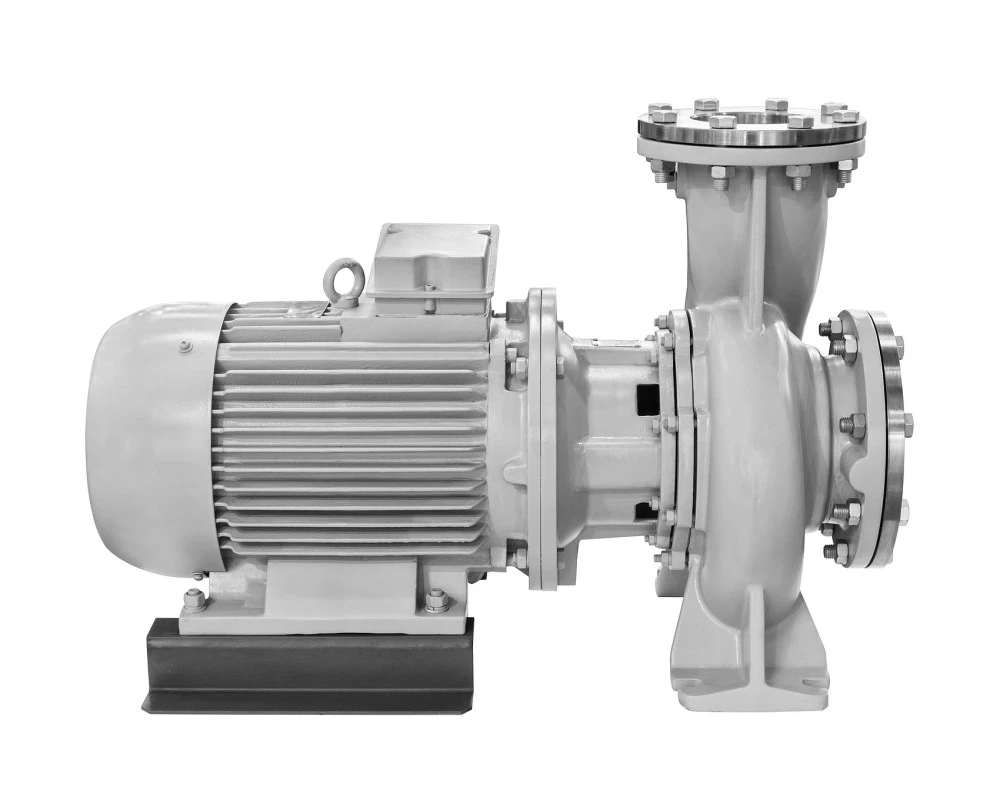

Kontrol Motor: Rotasi maju/mundur dari pompa atau kipas kecil

Sirkuit Pengukuran: Pemilihan tegangan/fasa pada panel pengukuran

Otomasi Gedung: Peralihan unit HVAC ganda, transfer pencahayaan darurat

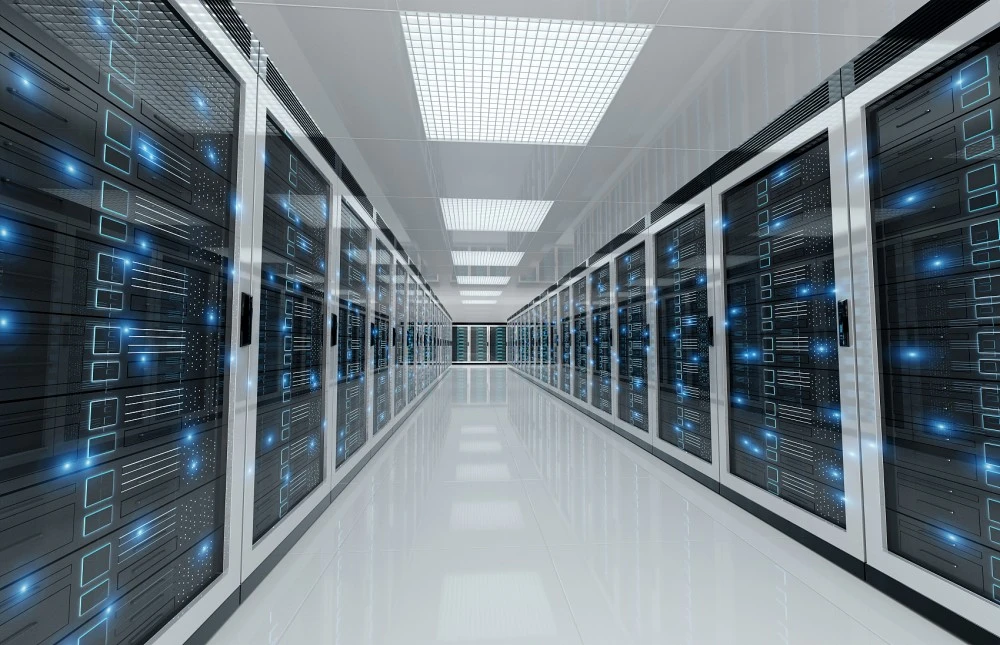

Telekomunikasi & Pusat Data: Pemilihan sumber PSU yang berlebihan

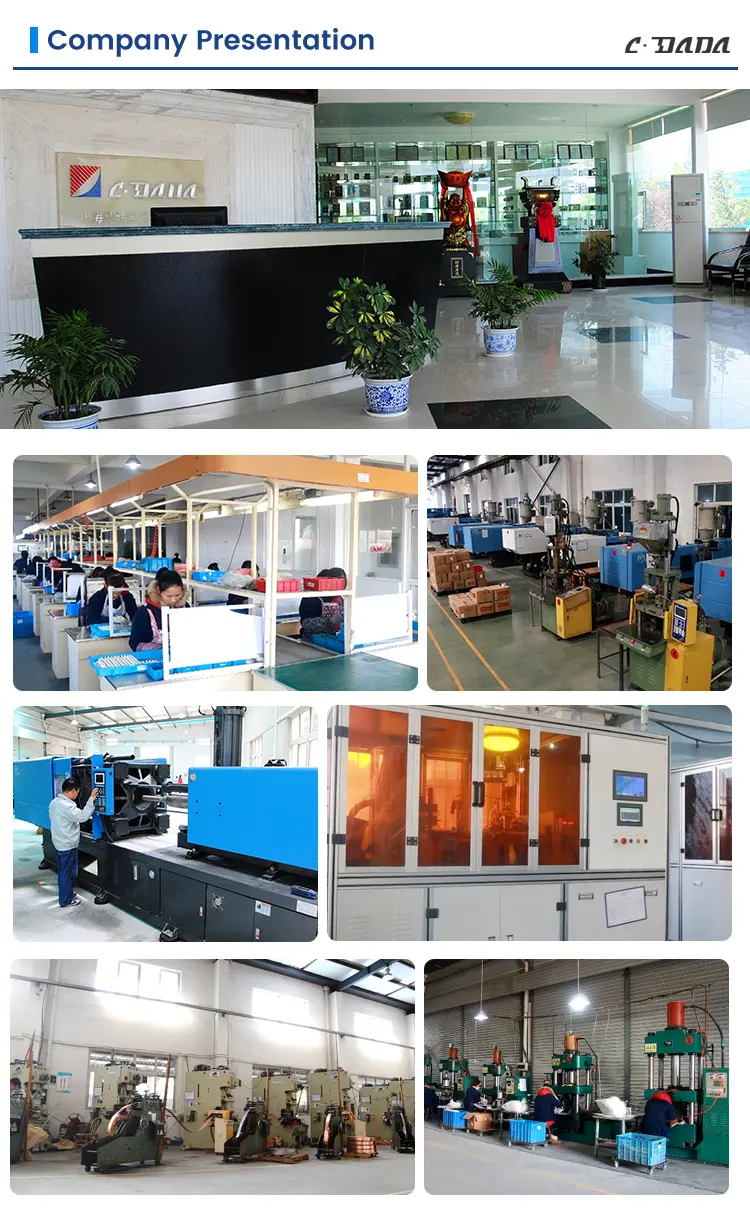

Tentang CDADA

★ Keunggulan utama kami adalah:

1) Menyelesaikan sertifikasi internasional,

2) Kemampuan OEM/ODM yang kuat,

3) Rasio biaya-kinerja tinggi,

4) Kapasitas produksi skala besar yang andal,

5) Pengalaman ekspor yang luas.

★ Produk kami berhasil diekspor ke Asia Tenggara, Timur Tengah, Amerika Selatan, Afrika, Eropa, dan negara-negara CIS, dengan fokus kuat pada pasar Belt and Road.

★ Kami terus berinvestasi dalam penelitian dan pengembangan, memantau standar global dan tren pasar, serta berkolaborasi dengan pakar industri untuk meningkatkan portofolio produk kami.

Pertanyaan yang Sering Diajukan

Q1: Bisakah saya beralih di bawah beban?

A1: Tidak disarankan. Sakelar Pergantian 2P seri SF tidak memiliki ruang pemadam busur api. Selalu matikan daya sirkuit sebelum beralih, atau gunakan hanya untuk transfer tanpa beban (misalnya, fungsi isolator). Untuk peralihan beban langsung, pertimbangkan ATS bermotor atau pemisah sakelar leburan.

Q2: Mengapa ada posisi “O” (OFF)?

A2: Posisi tengah OFF memastikan isolasi lengkap dari kedua sumber daya—penting untuk keselamatan pemeliharaan dan mencegah umpan balik ke generator atau inverter.

Q3: Apakah saya memerlukan sekering dengan sakelar ini?

A3: Ya. Karena tidak dapat memutus arus gangguan, selalu pasangkan dengan sekering hulu atau MCB yang sesuai dengan arus hubung singkat prospektif sistem Anda.

Q4: Bisakah mengontrol arah motor?

A4: Ya—untuk motor kecil, sakelar 2P dapat membalikkan urutan fasa jika dihubungkan dengan kabel dengan benar. Pastikan motor dihentikan dan diberi energi sebelum mengubah arah.

Q5: Mengapa memilih CDADA dibandingkan merek lain?

A5: CDADA menawarkan:

● Interlock mekanis 3 posisi yang sebenarnya (tidak ada status mengambang)

● Kompatibilitas rel DIN dengan standar panel global

● Indikasi visual yang jelas mengenai posisi sakelar

● Mekanisme pegas yang kuat untuk tekanan kontak yang andal

● Harga kompetitif dengan sertifikasi IEC penuh dan dukungan teknis
