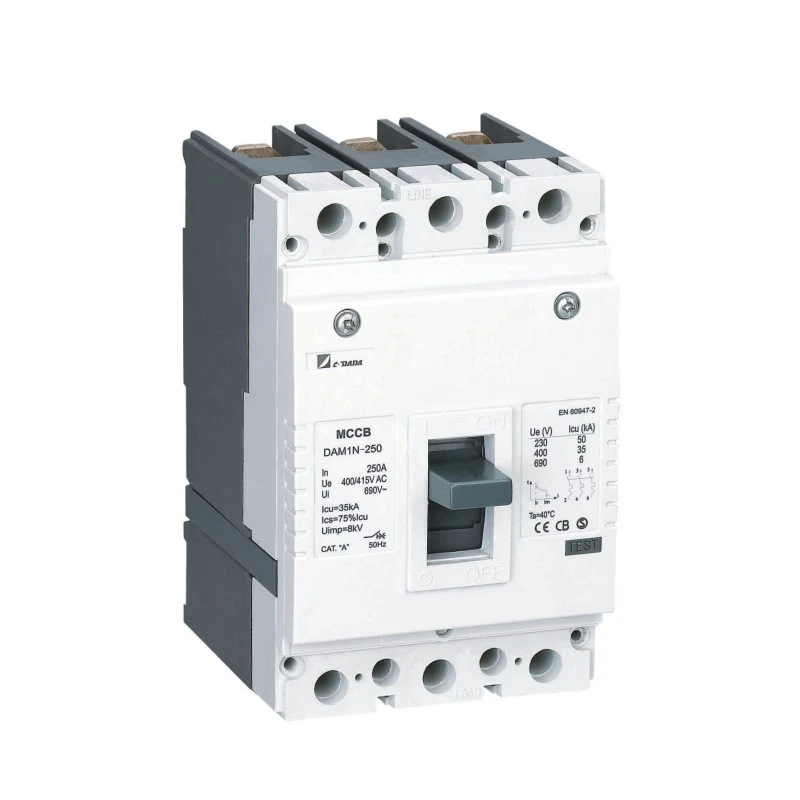

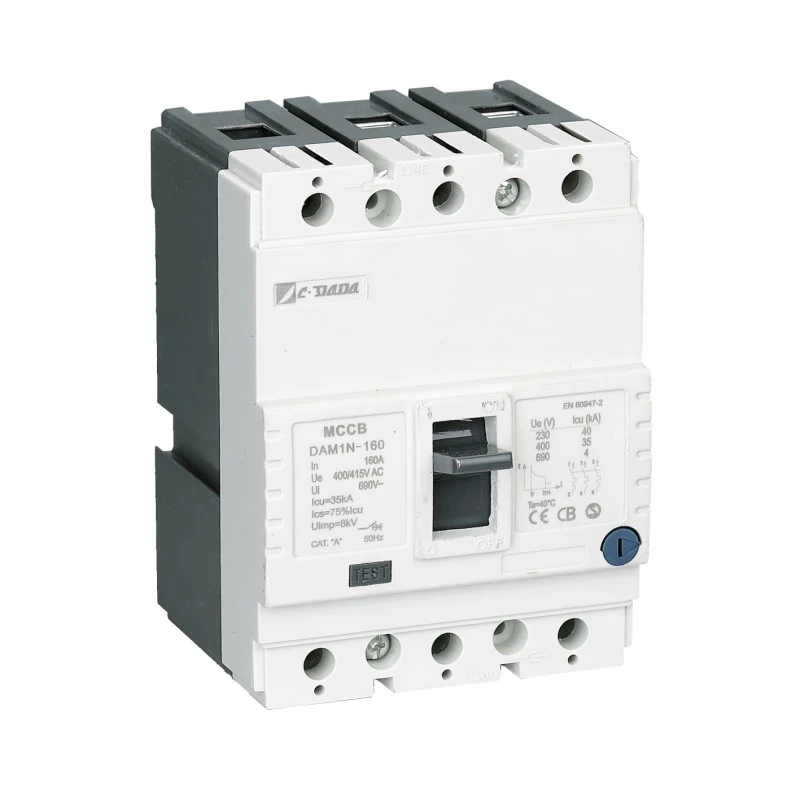

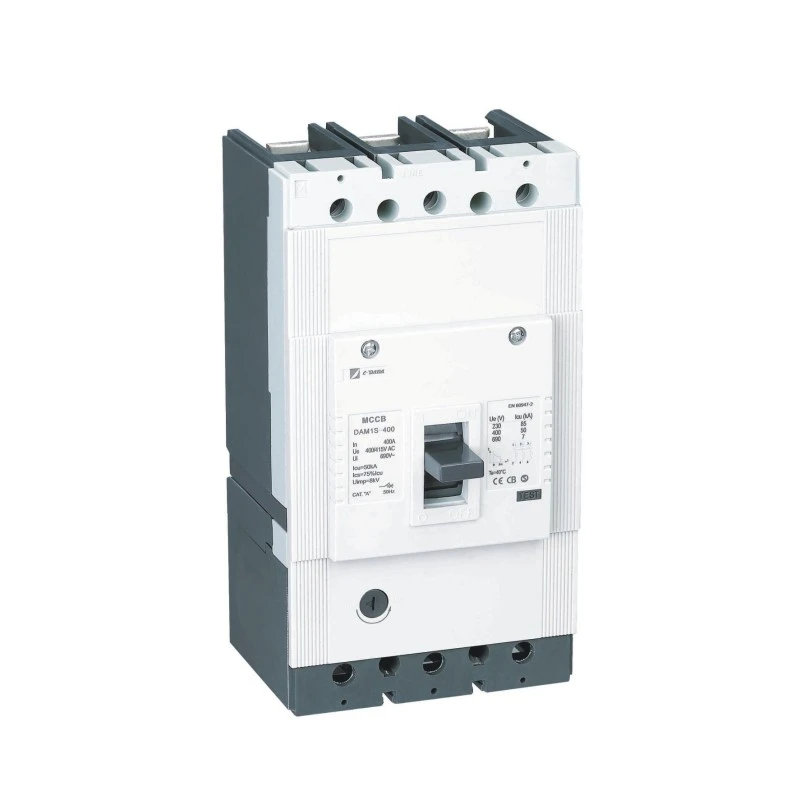

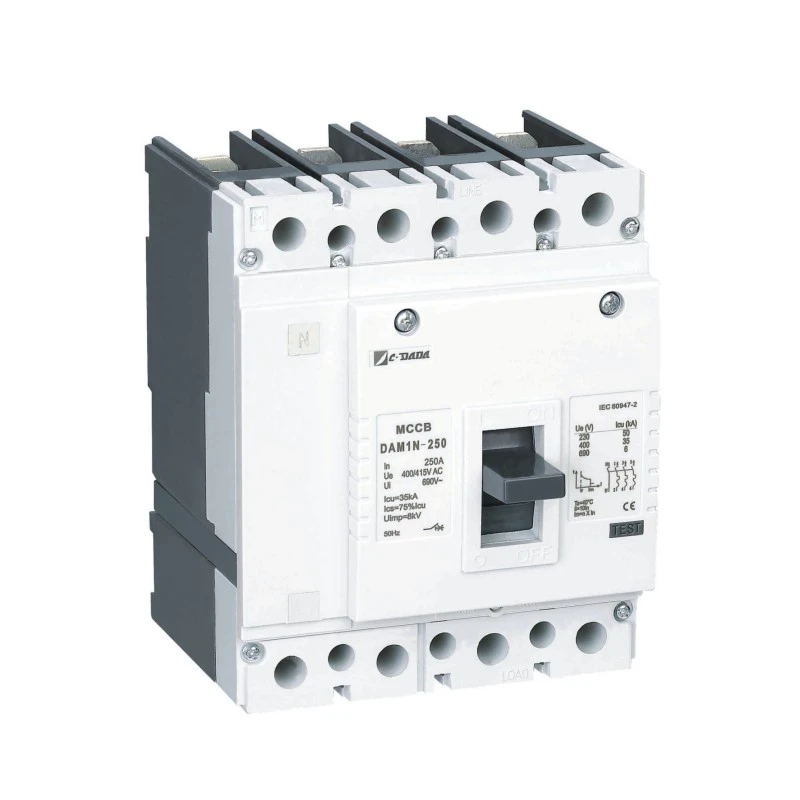

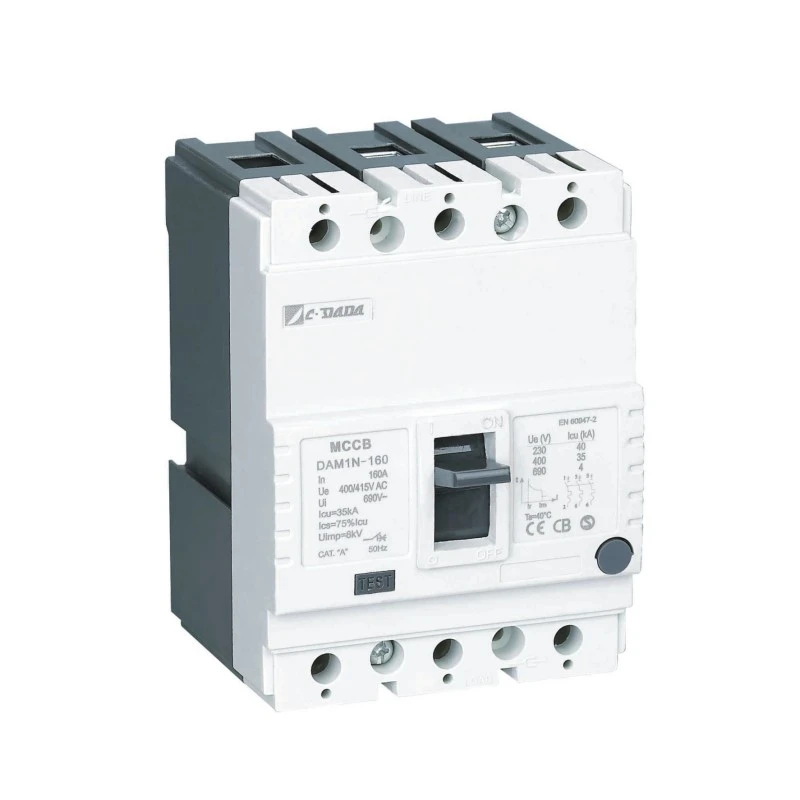

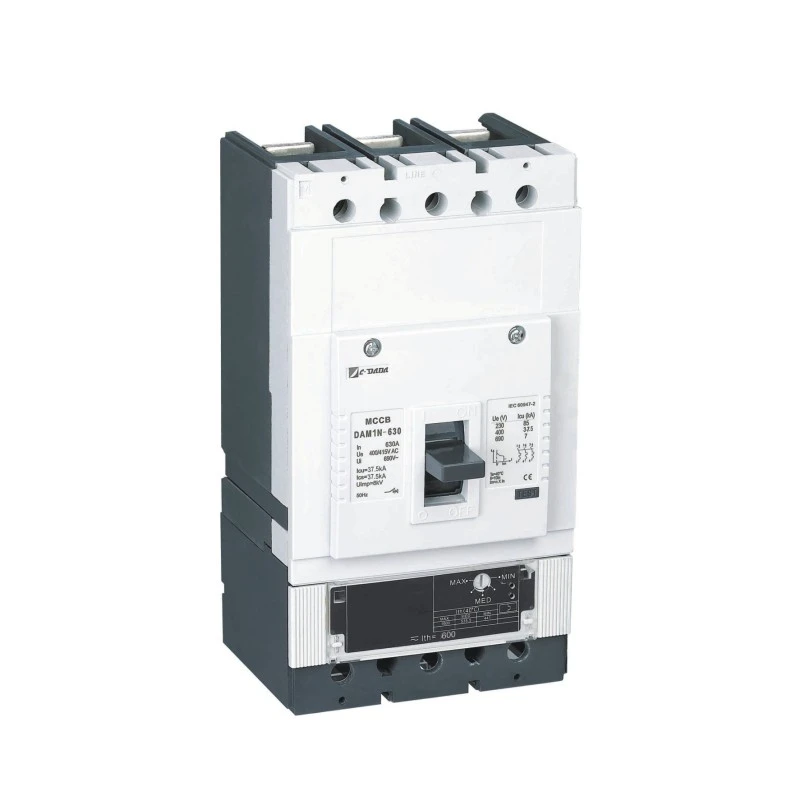

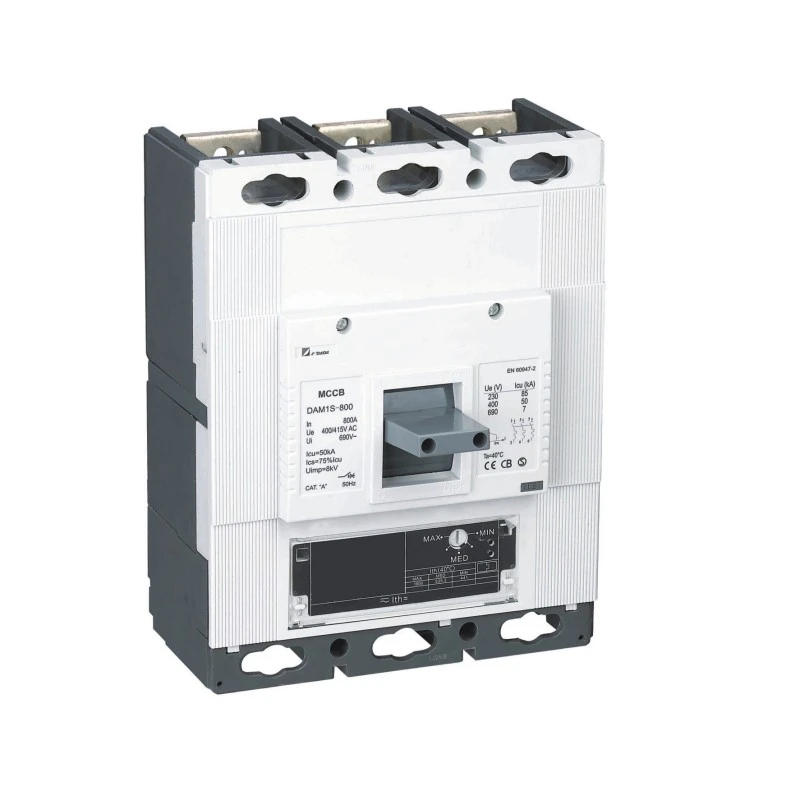

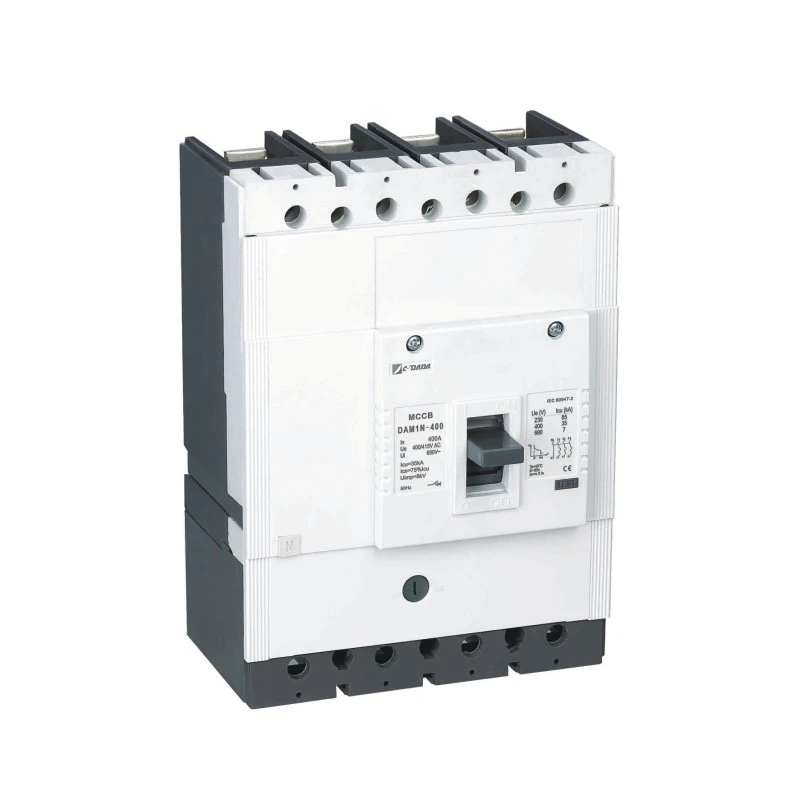

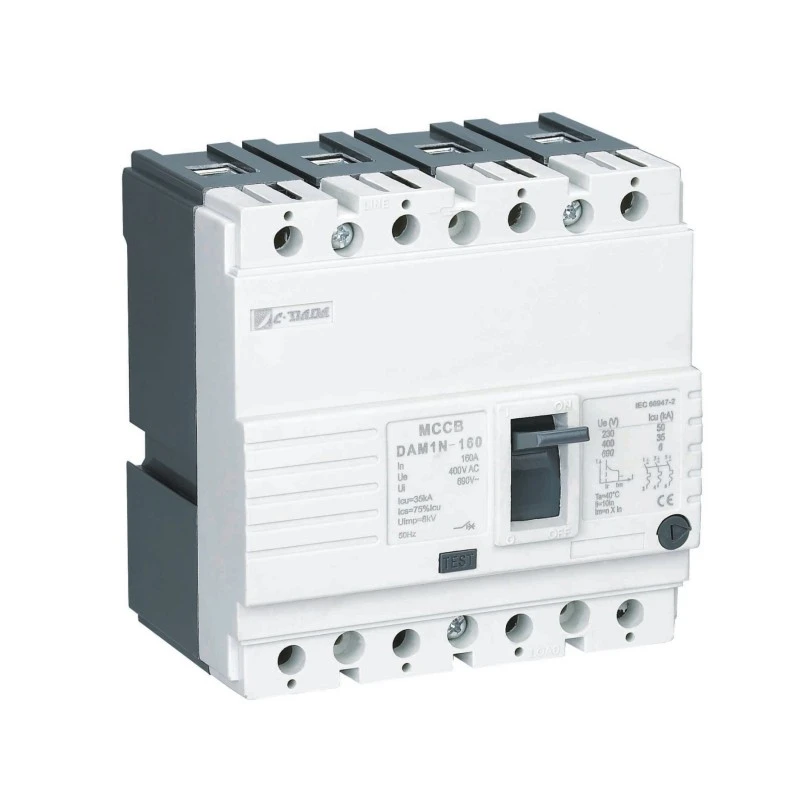

Pemutus Sirkuit Kotak Cetakan Termal yang Dapat Disesuaikan
Model:DAM1 Series
Temukan Pemutus Sirkuit Kotak Cetakan Termal Seri CDADA DAM1 dari pabrik terpercaya, Shanghai DADA Electric—bersertifikasi (ASTA, KEMA, CE) dan pengaturan termal yang dapat disesuaikan (70-100% In). Ideal untuk perlindungan kelebihan beban yang tepat dalam aplikasi industri. Tersedia dalam konfigurasi 3P/4P hingga 1600A pada 400V/415V. Sempurna untuk OEM dan pembeli massal.
Pemutus Sirkuit Kotak Cetakan Termal Seri DAM1 yang Dapat Disesuaikan oleh Shanghai DADA Electric CO., LTD. dirancang untuk memenuhi standar kelas dunia, memberikan perlindungan yang kuat terhadap kondisi kelebihan beban dan arus pendek. Dengan rentang pengaturan termal yang dapat disesuaikan mulai dari 70% hingga 100% In, pemutus ini dapat disesuaikan agar sesuai dengan kebutuhan aplikasi spesifik Anda.
Tersedia dalam konfigurasi 3P dan 4P, dengan daya hingga 1600A pada 400V/415V, produk ini dilengkapi dengan sertifikasi global seperti ASTA, KEMA, CE, CB, SEMKO, dan RoHS, yang memastikan kepatuhan di berbagai wilayah.
Parameter kelistrikan Pemutus Sirkuit Kotak Cetakan Termal DAM1 yang Dapat Disesuaikan
|
MCCB tipe termal yang dapat disesuaikan (0,7-1) Masuk |
|||||||||
|
Foto |
Model |
kode |
Icu (KA) |
IC (KA) |
Nilai Saat Ini -Masuk |
UI(V) |
Ue(V) |
Tiang |
Uimp(V) |
|
|
BENDUNGAN1-160 |
B |
25 |
12.5 |
10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A |
750V |
400/415V |
3P / 4P |
8000 |
|
N |
35 |
26.25 |
|||||||
|
S |
50 |
37.5 |
|||||||
|
|
BENDUNGAN1-250 |
N |
35 |
26.25 |
63 - 80-100-125 - 160(180) - 200(225) - 250(320)A |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
65 |
48.75 |
|||||||
|
G |
85 |
51 |
|||||||
|
|
DAM1-630(400) |
N |
35 |
26.25 |
250 - 315 (350)- 400 - 500 - 630A |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-800 |
N |
35 |
35 |
400 - 500 - 630 (700)- 800 -1000A |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
BENDUNGAN1-1600 |
S |
65 |
50 |
800 -1000 - 1250 - 1600A |
750V |
400V |
3P / 4P |
8000 |
|
H |
85 |
50 |
|||||||
|
G |
100 |
50 |
|||||||
Spesifikasi Utama
Model: MCCB Termal Seri DAM1 yang Dapat Disesuaikan
Tipe: Pemutus Sirkuit Kotak Cetakan (MCCB)
Polandia: 3P / 4P
Nilai Tegangan (Ue): 400V / 415V AC
Nilai Saat Ini (Dalam): 16A – 1600A

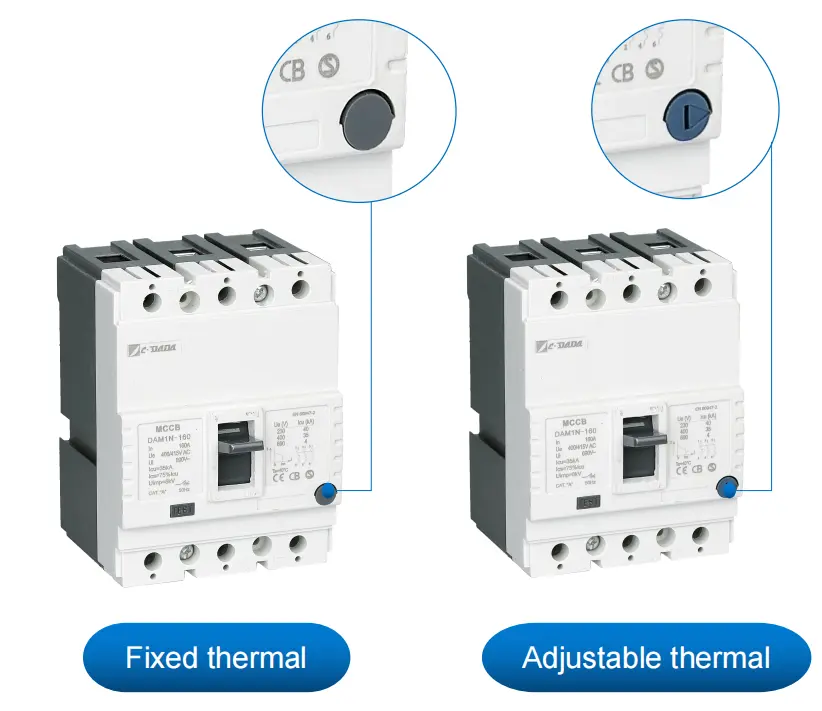

Pengaturan Termal yang Dapat Disesuaikan: 70% - 100% Masuk
Sertifikasi: ASTA, KEMA, CE, CB, SEMKO, RoHS
Ukuran Bingkai: 6 ukuran bingkai
Fitur Tambahan: Tombol push-to-trip, kontak utama dan busur terpisah
|
Nilai MCCB Saat Ini (A) |
Pengaturan Perjalanan Termal Min (0,7 inci) |
Pengaturan Perjalanan Termal Maks (1 Masuk) |
Rentang yang Dapat Disesuaikan (0,7–1 inci) |
|
16 |
11.2 |
16 |
11.2–16 |
|
32 |
22.4 |
32 |
22.4–32 |
|
63 |
44.1 |
63 |
44.1–63 |
|
100 |
70 |
100 |
70–100 |
|
250 |
175 |
250 |
175–250 |
|
400 |
280 |
400 |
280–400 |
|
630 |
441 |
630 |
441–630 |
|
800 |
560 |
800 |
560–800 |
|
1250 |
875 |
1250 |
875–1250 |
|
1600 |
1120 |
1600 |
1120–1600 |
Prinsip Kerja & Mekanisme Perlindungan
★ Perlindungan Termal (Kelebihan Beban)
Elemen termal dalam seri DAM1 menggunakan strip bimetalik yang melengkung ketika dipanaskan oleh arus berlebih yang berkelanjutan (> arus pengenal). Dengan menyesuaikan pengaturan termal antara 70% dan 100% Masuk, pengguna dapat menyesuaikan waktu respons pemutus untuk mencegah gangguan sekaligus memastikan perlindungan yang efektif.★ Tombol Tekan untuk Perjalanan
Untuk tujuan pengujian, tombol push-to-trip memungkinkan pemutus tersandung secara manual, memverifikasi integritas operasionalnya tanpa perlu menyebabkan kondisi kesalahan sebenarnya.★ Pisahkan Kontak Utama dan Kontak Lengkung
Untuk meningkatkan daya tahan dan kinerja, seri DAM1 dilengkapi kontak utama dan busur terpisah. Desain ini memastikan bahwa kontak utama terlindungi selama kejadian arus tinggi, sehingga memperpanjang umur pemutus.
Skenario Aplikasi
Pemutus Sirkuit Kotak Cetakan Termal (MCCB) yang Dapat Disesuaikan Termal DAM1 ideal untuk berbagai aplikasi yang memerlukan kontrol presisi atas perlindungan beban berlebih. Ini termasuk:
★ Pabrik Industri: Memastikan operasi yang stabil di pabrik baja, pabrik kimia, dan anjungan minyak.
★ Bangunan Komersial: Melindungi sistem kelistrikan di pusat perbelanjaan, gedung perkantoran, dan hotel.
★ Utilitas: Distribusi yang andal di gardu induk dan jaringan listrik.
★ Pusat Data: Mempertahankan waktu operasional pada infrastruktur TI yang penting.
Mengapa memilih CDADA?
1. Kami memiliki tim R&D profesional, memiliki proses pengembangan standar. Dapat memberikan layanan khusus yang sangat baik.

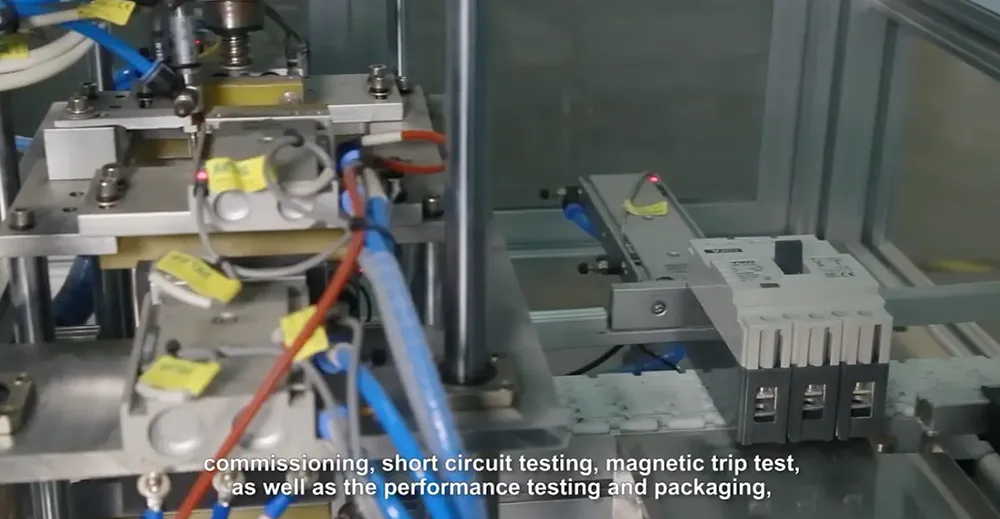

2. Kami memproduksi pemutus arus dengan jalur produksi otomatis, Sekarang, kami memiliki 6 jalur produksi otomatis. Dan kapasitas harian lebih dari 1000pcs.

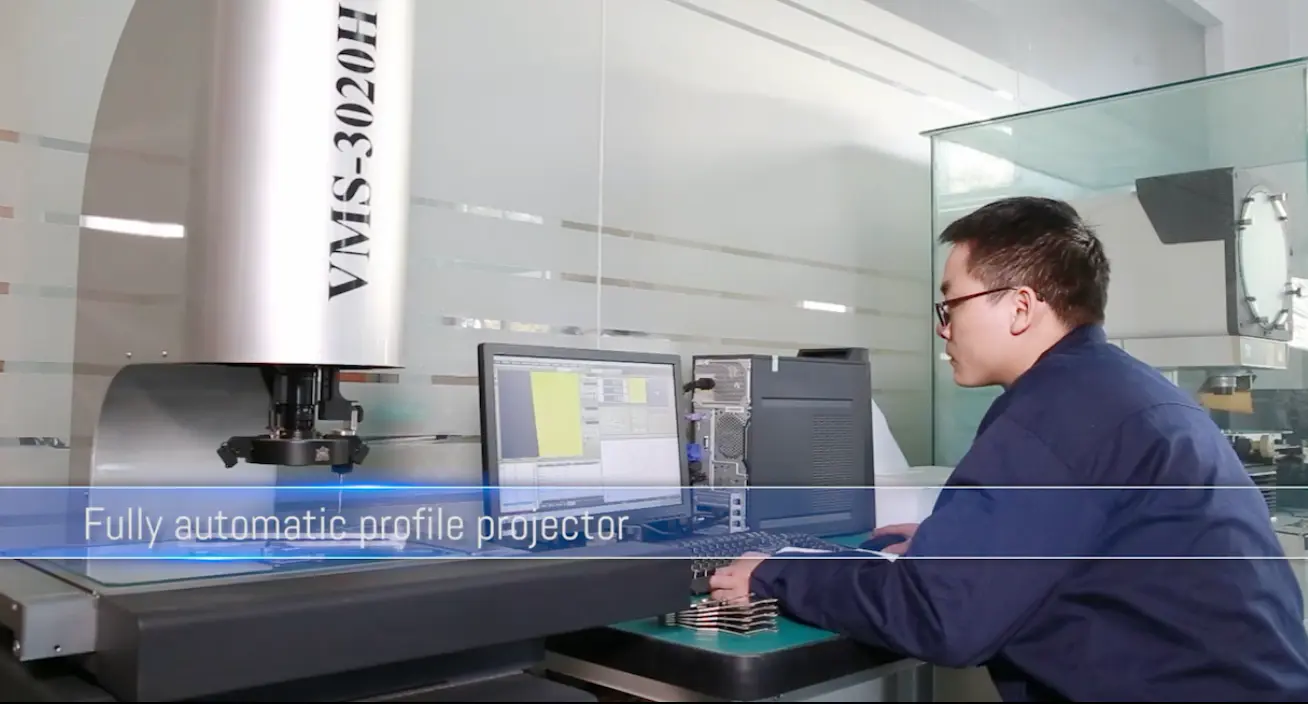

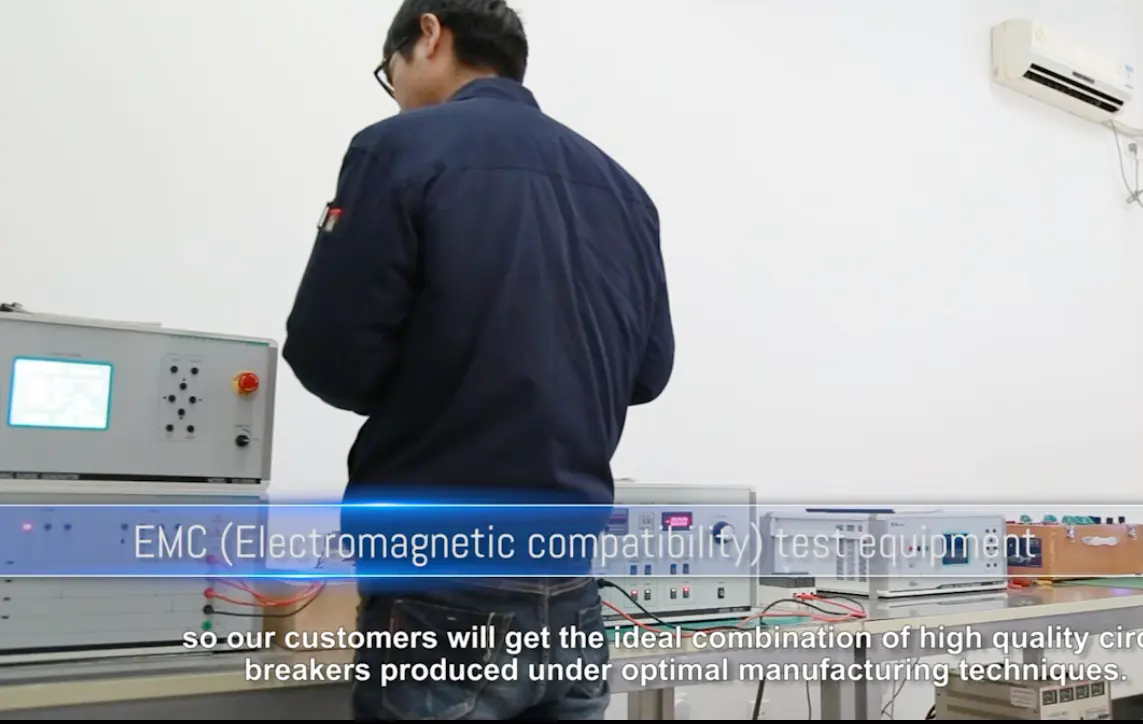

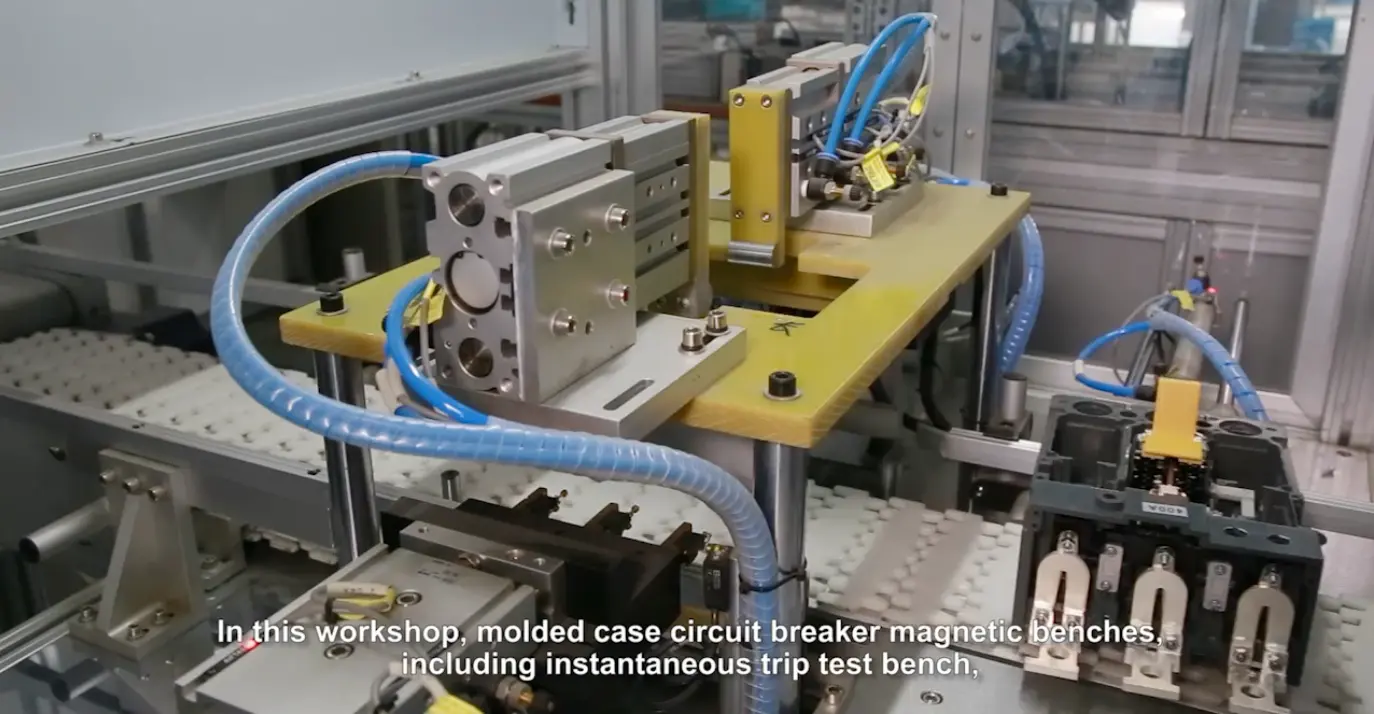

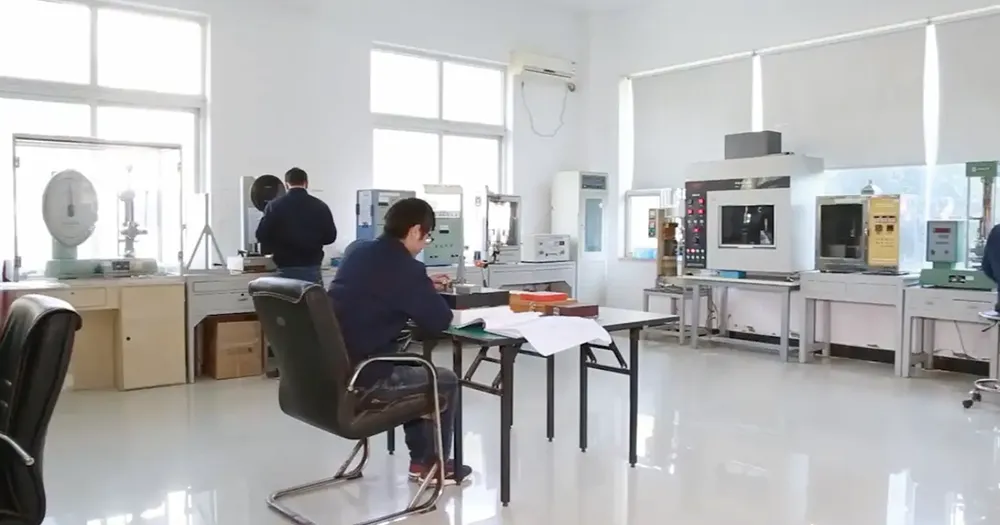

3. Kami memiliki laboratorium yang berfungsi penuh, laboratorium kami dapat menyaksikan laboratorium, kami dapat melakukan beban termal, magnet, dan batas tersandung, umur mekanisme, EMC di laboratorium kami.
4. Setelah memperoleh CB,CE,SEMKO,KEMA, ASTA,ROHS,SASO,CCC global
FAQ
Q1: Berapa rentang pengaturan termal yang dapat disesuaikan untuk DAM1 MCCB?
A1: Pengaturan termal pada seri DAM1 dapat disesuaikan antara 70% dan 100% In, memungkinkan kontrol yang tepat atas perlindungan beban berlebih.
Q2: Dapatkah Pemutus Sirkuit Kotak Cetakan Termal yang Dapat Disesuaikan DAM1 digunakan dalam konfigurasi 3 kutub dan 4 kutub?
A2: Ya, seri DAM1 tersedia dalam konfigurasi 3P dan 4P, sehingga cocok untuk berbagai aplikasi.
Q3: Apakah MCCB DAM1 dilengkapi dengan fitur tambahan untuk pengujian atau pemeliharaan?
A3: Ya, seri DAM1 dilengkapi tombol tekan-untuk-trip untuk memudahkan pengujian dan verifikasi fungsi pemutus tanpa menyebabkan kondisi kesalahan.
Q4: Bagaimana cara DAM1 MCCB menangani korsleting?
A4: Seri DAM1 mencakup mekanisme trip magnetis yang memberikan perlindungan seketika terhadap korsleting, memastikan pemutusan arus gangguan dengan cepat.
Q5: Apakah ada aksesori yang tersedia untuk DAM1 MCCB?
A5: Ya, beragam aksesori tersedia, termasuk kontak alarm, kontak bantu, pelepas tegangan rendah, dan mekanisme pengoperasian listrik, sehingga meningkatkan fleksibilitas dan fungsionalitas pemutus. Tag Panas: Pemutus Sirkuit Kasus Cetakan Termal yang Dapat Disesuaikan, Cina, Produsen, Pemasok, Pabrik
