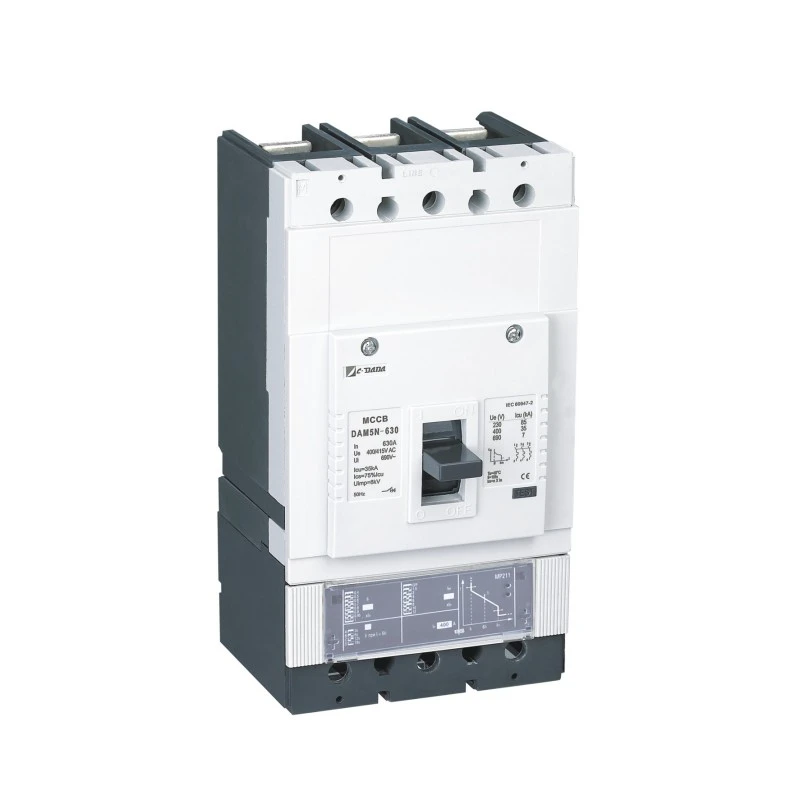

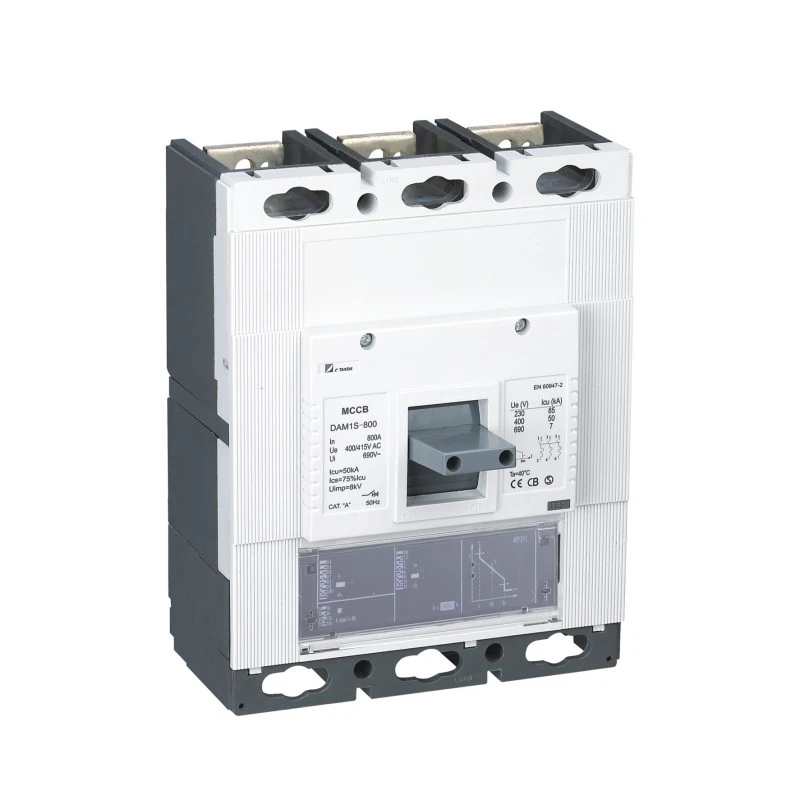

Pemutus Sirkuit Kotak Cetakan Tipe Elektronik

Untuk sistem tenaga modern yang menuntut presisi, kecerdasan, dan keandalan, Pemutus Sirkuit Kotak Cetakan Tipe Elektronik oleh Shanghai DADA Electric CO., LTD. menetapkan standar baru dalam perlindungan tegangan rendah. Tidak seperti pemutus termal-magnetik tradisional, MCCB cerdas ini menggunakan unit trip elektronik berbasis mikroprosesor untuk memberikan perlindungan arus lebih yang sangat akurat dan dapat diprogram—kebal terhadap fluktuasi suhu sekitar.

Dengan pengaturan yang dapat disesuaikan dari 40% hingga 100% In (termal) dan 1,5× hingga 12× In (magnetik), ia menawarkan fleksibilitas tak tertandingi untuk koordinasi kompleks di pusat data, pabrik industri, rumah sakit, dan sistem energi terbarukan. Bernilai mulai dari 100A hingga 1600A pada 400V/415V, produk ini menggabungkan desain ringkas dengan fungsionalitas tingkat lanjut—dan mencakup perjalanan langsung yang aman dari kegagalan saat terjadi gangguan ekstrem, bahkan jika perangkat elektronik rusak.

Spesifikasi Utama

Model: Seri CDADA DAM2 / DE (Pemutus Sirkuit Kotak Cetakan Tipe Elektronik)

Tipe: Pemutus Sirkuit Kotak Cetakan Elektronik

Polandia: 3P / 4P

Nilai Tegangan (Ue): 400V / 415V AC

Nilai Saat Ini (Dalam): 100A – 1600A

Trip Unit: Rilis elektronik berbasis mikroprosesor

Penyesuaian Termal (Ir): 40% – 100% Masuk

Penyesuaian Magnetik (Im): 1,5× – 12× In

Keuntungan

★ Rentang luas: 100A hingga 1600A(AC)

★ Dimensi kompak

★ Pengaturan termal yang dapat disesuaikan (40-100%) Masuk.

★ Pengaturan magnet yang dapat disesuaikan (1,5-12 kali) Masuk.

★ Penyediaan tombol tekan untuk trip.

★ Pisahkan kontak utama dan kontak busur

★ Berbagai macam aksesoris.

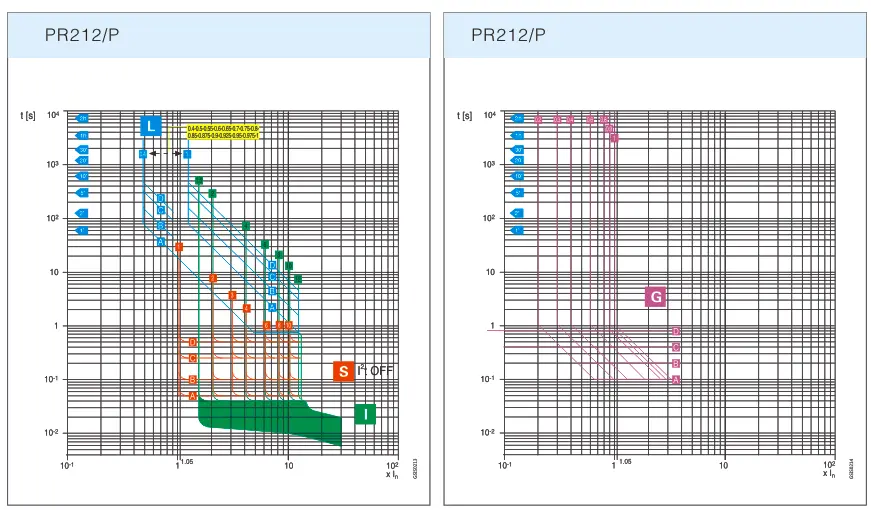

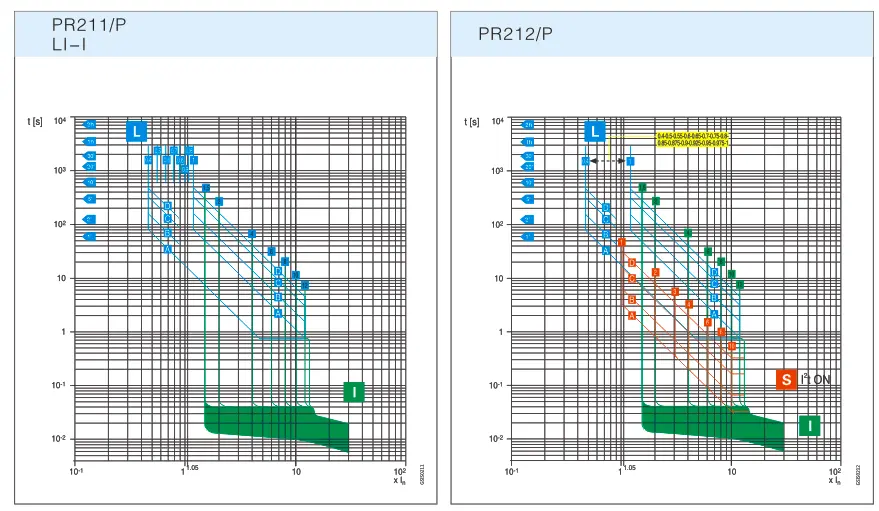

Kurva karakteristik pelepasan elektronik

Parameter kelistrikan

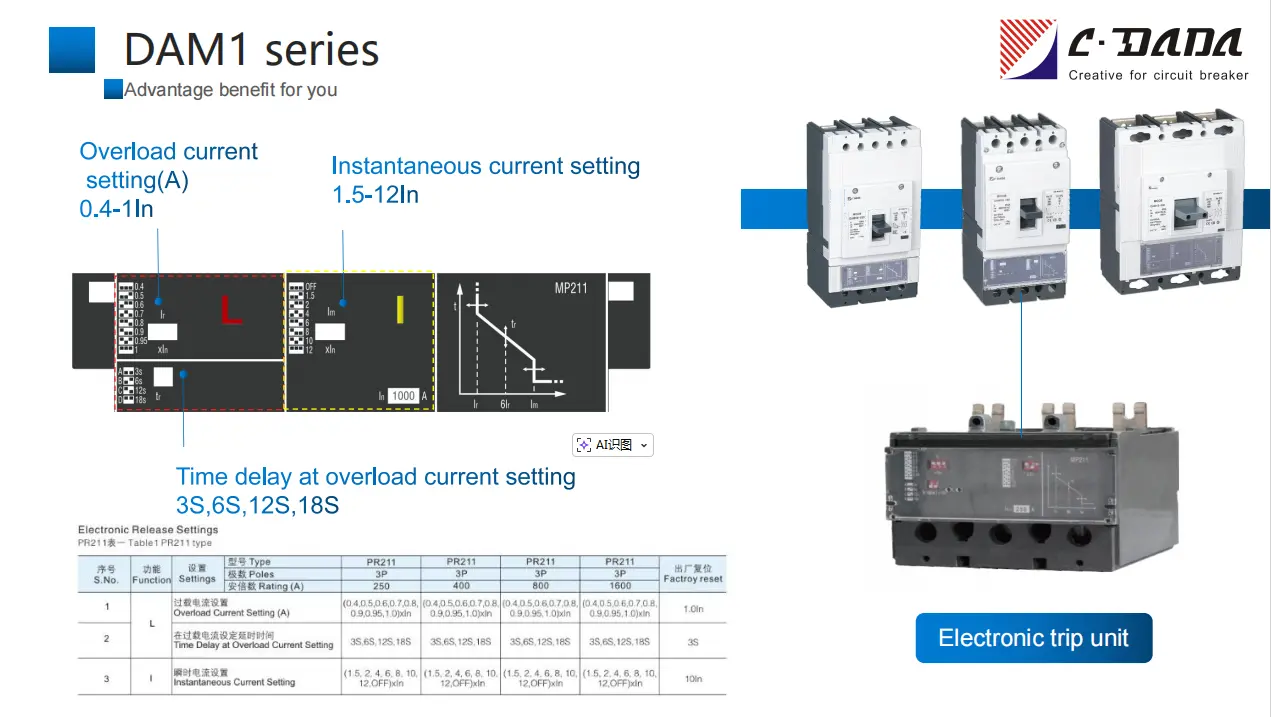

Tabel 1 tipe PR211

S.Tidak.

Fungsi

Pengaturan

Jenis

PR211

PR211

PR211

PR211

Reset pabrik

Polandia

3P

3P

3P

3P

Peringkat (A)

250

400

800

1600

1

L

Pengaturan Arus Kelebihan Beban (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xDalam

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xDalam

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xDalam

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xDalam

1,0 masuk

2

Waktu Tunda pada Pengaturan Arus Berlebihan

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Pengaturan Arus Sesaat

(1,5, 2, 4, 6, 8, 10, 12, MATI)xIn

(1,5, 2, 4, 6, 8, 10, 12, MATI)xIn

(1,5, 2, 4, 6, 8, 10, 12, MATI)xIn

(1,5, 2, 4, 6, 8, 10, 12, MATI)xIn

10 masuk

Tabel 2 tipe PR212

S.Tidak.

Fungsi

Pengaturan

Jenis

PR212

PR212

PR212

PR212

Reset pabrik

Polandia

3P

3P

3P

3P

Peringkat (A)

250

400/630

800

1600

1

L

Pengaturan Arus Kelebihan Beban (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 masuk

2

Waktu Tunda pada Pengaturan Arus Berlebihan

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Pengaturan Arus Sirkuit Pendek (A)

(1, 2, 3, 4, 6, 8, 10,MATI)xIn

(1, 2, 3, 4, 6, 8, 10,MATI)xIn

(1, 2, 3, 4, 6, 8, 10,MATI)xIn

(1, 2, 3, 4, 6, 8, 10,MATI)xIn

6 Masuk

4

Waktu Tunda pada Pengaturan Arus Hubung Pendek

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1 detik

5

I

Pengaturan Arus Sesaat

(1,5, 2, 4, 6, 8, 10, 12, MATI)xIn

(1,5, 2, 4, 6, 8, 10, 12, MATI)xIn

(1,5, 2, 4, 6, 8, 10, 12, MATI)xIn

(1,5, 2, 4, 6, 8, 10, 12, MATI)xIn

10 masuk

6

G

Pengaturan Arus Gangguan Tanah (A)

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, MATI)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, MATI)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, MATI)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, MATI)xIn

1,0 masuk

7

Waktu Tunda pada Pengaturan Gangguan Tanah

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

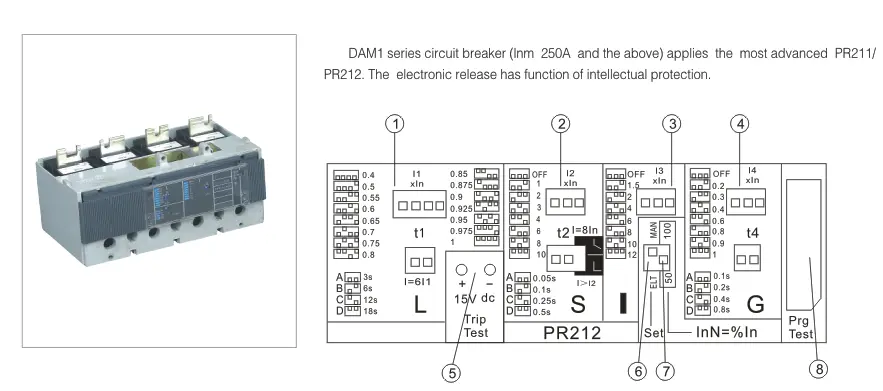

Pemilihan set parameter listrik atau elektronik

Fungsi SET (saklar ELT/MAN)

9

Digunakan untuk mengatur parameter saklar celup garis nol

MasukN=%Masuk, alihkan 50/100

10

Soket untuk alat pengukur sambungan

Soket panel

Mengapa Memilih MCCB Elektronik CDADA?

★ Kecerdasan Sejati, Bukan Sekadar Otomatisasi
Mikroprosesor terus menganalisis bentuk gelombang saat ini, memungkinkan perlindungan waktu terbalik, waktu pasti, dan seketika yang tepat—tanpa penyimpangan karena panas atau penuaan.

★ Desain Gagal-Aman
Bahkan jika sirkuit elektronik gagal, kait elektromagnetik langsung memastikan pemutus terputus selama hubungan pendek yang parah—memenuhi persyaratan redundansi keselamatan IEC 60947-2.

★ Koordinasi Unggul
Rentang penyesuaian ultra lebar (40–100% Ir, 1,5–12× Im) memungkinkan koordinasi sempurna dengan perangkat hulu/hilir—meminimalkan zona pemadaman.

★ Infrastruktur yang Tahan Masa Depan
Kompatibel dengan modul komunikasi opsional (Modbus RTU, Profibus) untuk diintegrasikan ke dalam Sistem Manajemen Gedung (BMS) atau jaringan pintar.

★ Kualitas Global, Harga Kompetitif
Diproduksi berdasarkan ISO 9001 di Shanghai, dengan sertifikasi internasional—menawarkan kinerja tingkat Eropa dengan efisiensi biaya Asia.

★ Kami memiliki tim berdedikasi yang terdiri dari 15 insinyur yang berfokus pada pengembangan, peningkatan, dan penyesuaian produk.

Aplikasi Ideal

Pusat Data: Mencegah kegagalan berjenjang dengan tripping selektif yang tepat

Rumah Sakit: Memastikan listrik tidak terputus untuk sistem pendukung kehidupan

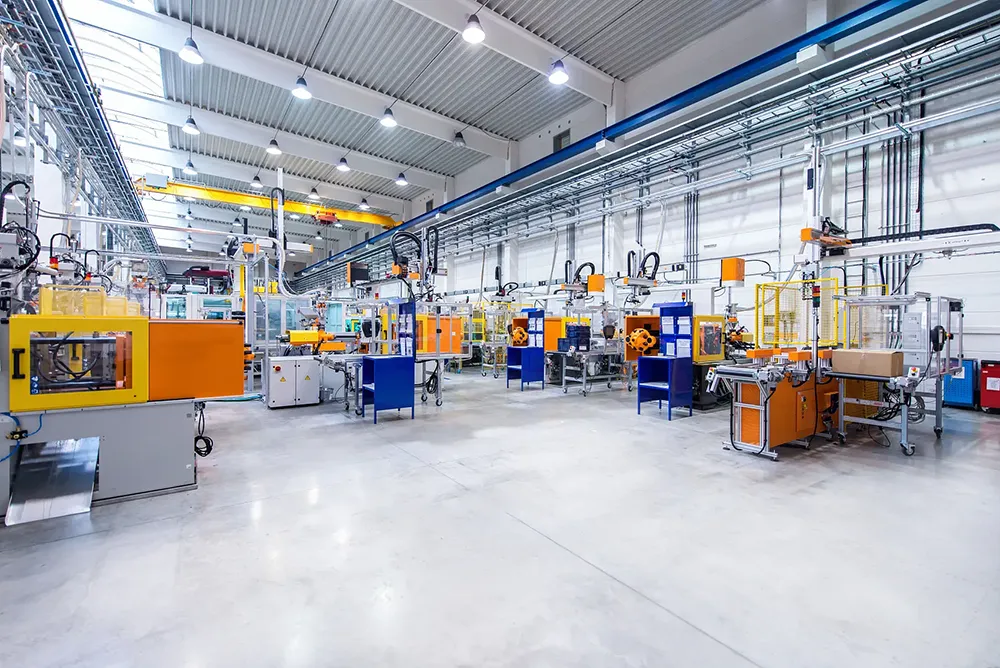

Otomasi Industri: Berkoordinasi dengan VFD, soft starter, dan robotika

Pembangkit Listrik Tenaga Surya/Angin: Beradaptasi dengan profil pembangkitan variabel

Bangunan Komersial Cerdas: Aktifkan pemantauan energi tanpa meteran tambahan

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apa yang membedakan MCCB elektronik dengan MCCB termal-magnetik?

A1: Pemutus Sirkuit Kotak Cetakan Tipe Elektronik menggunakan mikroprosesor untuk menganalisis arus dan memicu trip dengan presisi tinggi. Mereka tidak terpengaruh oleh suhu sekitar, menawarkan rentang penyesuaian yang lebih luas, dan dapat menyediakan pencatatan data beban—tidak seperti jenis magnetik termal berbasis bimetal/solenoid.

Q2: Apakah MCCB elektronik 1600A tersedia dalam konfigurasi 4 kutub?

A2: Ya—semua MCCB elektronik CDADA dari 250A hingga 1600A tersedia dalam versi 3P dan 4P.

Q3: Apa yang terjadi jika unit trip elektronik gagal saat terjadi korsleting?

A3: Pemutus dilengkapi cadangan mekanis: selama arus gangguan ekstrem (>12×In), kait magnetik memicu pembukaan langsung—memastikan keamanan bahkan saat perangkat elektronik offline.

Q4: Bisakah saya memonitor nilai saat ini secara real-time?

A4: Ya—unit perjalanan elektronik menampilkan arus sesaat, maks, min, dan rata-rata selama jangka waktu yang dapat dipilih (misalnya, 24 jam), berguna untuk manajemen energi.

Q5: Mengapa memilih CDADA dibandingkan merek MCCB cerdas lainnya?

A5: CDADA menawarkan:

● Penyesuaian rentang ganda yang sebenarnya (banyak pesaing membatasi Im hingga ≤10×)

● Pencadangan mekanis anti-gagal (tidak semua MCCB “elektronik” memilikinya)

● Ukuran ringkas—muat pada panel lama tanpa modifikasi

● Portofolio sertifikasi global yang kuat (ASTA, KEMA, CE)

● Harga ramah OEM dengan dukungan teknis dalam bahasa Inggris
