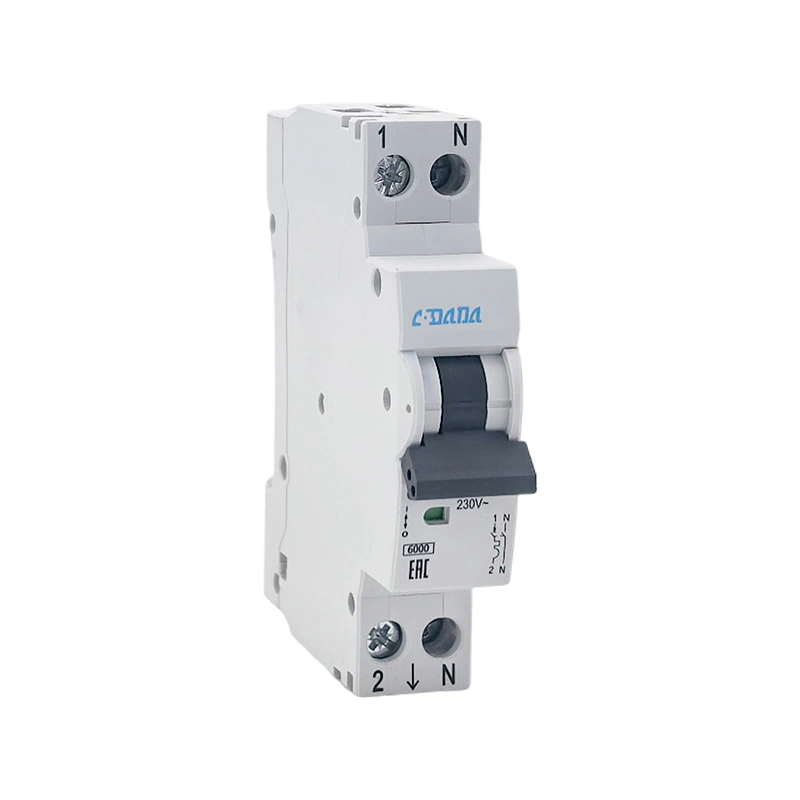

Mengapa Miniatur Circuit Breaker DPN 6KA Penting untuk Proteksi Listrik Modern?

A Miniatur Pemutus Arus DPN 6KAdirancang untuk memberikan perlindungan yang dapat diandalkan terhadap kelebihan beban dan korsleting sekaligus menggabungkan dimensi ringkas dengan pemasangan praktis. Konfigurasi DPN umumnya dikaitkan dengan pengaturan 1P+N, sedangkan 6KA mengacu pada kapasitas pemutusan hubung singkat terukur 6 kA berdasarkan standar yang berlaku dan kondisi pengujian yang ditentukan. Panduan ini menjelaskan apa yang dimaksud dengan Miniatur Circuit Breaker DPN 6KA, cara kerjanya, mengapa kapasitas pemutusannya penting, di mana dapat digunakan, cara memilih dan memasangnya dengan benar, dan apa yang harus dipertimbangkan pembeli saat mencari peralatan proteksi sirkuit.

Apa Arti Pemutus Arus Miniatur DPN 6KA?

Miniature Circuit Breaker yang biasa disingkat MCB adalah suatu alat saklar pelindung otomatis yang digunakan untuk memutus arus listrik apabila terjadi kondisi tidak normal. Berbeda dengan sekring konvensional yang biasanya perlu diganti setelah pengoperasian, MCB umumnya dapat disetel ulang setelah kesalahan diselidiki dan rangkaian dianggap aman.

IstilahnyaDPNbiasanya digunakan untuk menggambarkan sebuah compactKonfigurasi 1P+N, di mana perangkat menggabungkan perlindungan pada konduktor fase sekaligus mengalihkan konduktor netral. Pengaturan internal yang tepat dan apakah netral dilindungi atau hanya dialihkan bergantung pada desain produk tertentu. Oleh karena itu, pembeli harus memverifikasi dokumentasi teknis pabrikan daripada hanya menafsirkan singkatannya saja.

Itu6KAmenandai, biasanya ditulis sebagai6kA, menunjukkan kapasitas pemutusan hubung singkat pengenal sebesar 6 kA berdasarkan standar, kondisi pengujian, voltase, dan spesifikasi produk yang relevan. Dalam istilah praktis, ini menunjukkan tingkat arus hubung singkat prospektif yang dirancang untuk diputus oleh pemutus dengan aman dalam kondisi yang ditentukan.

Kombinasi konfigurasi ringkas dan kemampuan interupsi hubung singkat yang ditentukan menjadikan Miniatur Pemutus Sirkuit DPN 6KA berguna untuk banyak aplikasi distribusi tegangan rendah yang mengutamakan ruang panel dan perlindungan sirkuit yang dapat diandalkan.

Bagaimana Cara Kerja Pemutus Arus DPN 6KA?

Pemutus sirkuit miniatur pada umumnya menggunakan prinsip perlindungan termal dan magnetis. Mekanisme termal merespons arus berlebih yang berkelanjutan, sedangkan mekanisme magnetis dimaksudkan untuk merespons dengan cepat kondisi gangguan arus tinggi seperti korsleting.

• Perlindungan kelebihan beban:Ketika arus tetap berada di atas tingkat operasi normal rangkaian untuk jangka waktu yang cukup, mekanisme termal dapat menyebabkan pemutus arus terputus.
• Perlindungan sirkuit pendek:Arus gangguan yang tinggi dapat mengaktifkan mekanisme trip magnetik, sehingga rangkaian dapat diputus dengan cepat.
• Peralihan manual:Pegangan pengoperasian memungkinkan sirkuit dihidupkan atau dimatikan selama pengoperasian normal ketika produk dirancang untuk fungsi tersebut.
• Isolasi kesalahan:Dalam pengaturan DPN, konduktor fasa dan netral dapat diputuskan sambungannya sesuai dengan desain peralihan yang ditentukan perangkat.
• Distribusi kompak:Faktor bentuk yang sempit dapat membantu panel listrik mengakomodasi lebih banyak sirkuit dalam ruang rel DIN yang terbatas.

Tujuan dari pemutus arus bukan sekedar untuk mematikan aliran listrik. Ini harus memutus arus abnormal dalam kondisi yang telah dirancang namun tetap dapat diandalkan selama pengoperasian normal. Oleh karena itu, koordinasi yang tepat dengan perangkat perlindungan hulu dan hilir sangatlah penting.

Oleh karena itu, memilih pemutus hanya berdasarkan ukuran fisik atau arus nominalnya dapat menimbulkan masalah. Spesifikasi kelistrikan lengkap harus selalu ditinjau sebelum pemasangan.

Mengapa Kapasitas Pemutusan 6KA Penting?

Kapasitas pemutusan adalah salah satu spesifikasi terpenting yang harus dipahami saat membeli pemutus sirkuit mini. Peringkat 6 kA berarti pemutus memiliki kapasitas hubung singkat terukur6.000 amperedi bawah kondisi pengujian yang ditentukan.

Ini benarbukanberarti pemutus harus terus menerus mengalirkan 6.000 A. Arus pengenal pemutus adalah spesifikasi terpisah. Misalnya, suatu pemutus mungkin mempunyai arus pengenal yang sesuai untuk sirkit penerangan atau soket dan mempunyai kapasitas pemutusan hubung singkat 6 kA.

Untuk instalasi baru, calon arus hubung singkat pada titik instalasi harus dinilai oleh ahli kelistrikan yang berkualifikasi. Pemutus yang dipilih harus memiliki kapasitas pemutusan yang memadai untuk pemasangan dan mematuhi persyaratan setempat yang berlaku.

Apa Manfaat Utamanya?

Pemutus sirkuit miniatur DPN 6KA yang ditentukan dengan benar dapat mengatasi beberapa tantangan umum dalam sistem distribusi listrik kompak.

Keuntungan praktis lainnya adalah pengorganisasian sirkuit yang lebih mudah. Alih-alih membiarkan satu perangkat pelindung melayani terlalu banyak beban, papan distribusi yang direncanakan dengan baik dapat membagi beban listrik ke dalam sirkuit tersendiri. Hal ini membuat pemecahan masalah menjadi lebih mudah dan dapat membantu membatasi dampak gangguan pada sirkuit yang terpengaruh.

Dimana Biasanya Digunakan?

Pemutus DPN 6KA dapat dipertimbangkan untuk berbagai aplikasi distribusi tegangan rendah, asalkan peringkat kelistrikan dan persyaratan sertifikasinya sesuai dengan pemasangannya.

• Papan distribusi perumahan
• Sistem kelistrikan apartemen dan gedung
• Sirkuit pencahayaan
• Soket dan sirkuit serba guna
• Bangunan komersial kecil
• Perkantoran dan fasilitas ritel
• Panel kontrol dan sirkuit distribusi peralatan
• Instalasi listrik industri ringan
• Sirkuit bantu di lemari listrik

Mereka dapat sangat berguna dalam peralatan distribusi kompak dimana installer perlu menyeimbangkan perlindungan sirkuit dengan ruang pemasangan yang tersedia. Namun, kesesuaian aplikasi tidak boleh ditentukan hanya dari nama produknya saja.

Jenis beban, ukuran konduktor, metode pemasangan, suhu sekitar, tingkat gangguan, sistem tegangan, pengaturan pembumian, dan peraturan kelistrikan setempat semuanya perlu dipertimbangkan sebelum model tertentu dipilih.

Apa yang Harus Diperiksa Pembeli Sebelum Memilih?

Salah satu kesalahan pembelian terbesar adalah memilih pemutus hanya berdasarkan arus pengenalnya atau tanda 6 kA. Tinjauan spesifikasi yang lebih lengkap dapat mengurangi masalah kompatibilitas, penundaan instalasi, dan biaya penggantian yang tidak perlu.

1. Nilai saat ini:Pilih berdasarkan desain sirkuit dan beban yang diharapkan, bukan hanya memilih rating terbesar yang tersedia.
2. Tegangan terukur:Pastikan pemutus sesuai dengan tegangan dan frekuensi sistem kelistrikan.
3. Konfigurasi tiang:Verifikasi apakah pengaturan yang diperlukan adalah 1P+N dan pahami konduktor mana yang dilindungi dan dialihkan.
4. Kapasitas putus:Konfirmasikan bahwa nilai 6 kA cukup untuk arus gangguan prospektif pada titik pemasangan.
5. Kurva perjalanan:Periksa karakteristik tripping yang diperlukan berdasarkan beban dan perilaku inrush.
6. Standar dan sertifikasi:Minta laporan pengujian, deklarasi, dan dokumen sertifikasi yang relevan yang berlaku untuk pasar sasaran.
7. Kompatibilitas terminal:Periksa rentang ukuran konduktor, konstruksi terminal, persyaratan pengencangan, dan aksesibilitas sambungan.
8. Kompatibilitas rel DIN:Pastikan dimensi fisiknya sesuai dengan wadah distribusi yang diinginkan.
9. Lingkungan pengoperasian:Pertimbangkan suhu, kelembapan, ketinggian, debu, getaran, dan kondisi lingkungan lainnya.
10. Konsistensi pemasok:Untuk proyek yang memerlukan pesanan berulang, verifikasi kemampuan produksi dan prosedur kendali mutu.

Bagi distributor, pertimbangan penting lainnya adalah konsistensi produk. Pemutus yang memenuhi spesifikasi dalam satu pengiriman tetapi bervariasi secara signifikan pada batch selanjutnya dapat menimbulkan risiko inventaris dan proyek. Oleh karena itu, pembeli harus mendiskusikan prosedur pengendalian kualitas, standar inspeksi, pengemasan, pelabelan, dan persyaratan pemesanan berulang dengan pemasok terlebih dahulu.

Apa yang Harus Dipertimbangkan Saat Instalasi?

Pemasangan listrik harus dilakukan oleh profesional yang berkualifikasi dan sesuai dengan instruksi pabrik dan kode kelistrikan yang berlaku. Bahkan pemutus DPN 6KA yang ditentukan dengan benar dapat berkinerja buruk jika tidak dipasang dengan benar.

• Matikan energi instalasi sebelum mengerjakan peralatan distribusi.
• Konfirmasikan tegangan rangkaian dan pengaturan kabel sebelum koneksi.
• Pasang pemutus dengan aman pada rel DIN atau sistem pemasangan yang sesuai.
• Gunakan konduktor dalam kisaran ukuran yang ditentukan pabrikan.
• Terapkan torsi pengencangan terminal yang ditentukan.
• Jaga agar rute konduktor tetap rapi dan hindari tekanan mekanis yang tidak perlu pada terminal.
• Verifikasi koneksi fase dan netral sesuai dengan diagram pengkabelan produk.
• Periksa apakah enklosur menyediakan jarak, ventilasi, dan perlindungan yang memadai.
• Lakukan pengujian kelistrikan yang sesuai sebelum memberi energi pada rangkaian yang telah selesai.

Koneksi terminal patut mendapat perhatian khusus. Sambungan listrik yang longgar dapat menimbulkan hambatan dan panas, sedangkan konduktor yang tidak disiapkan dengan benar dapat mengganggu stabilitas mekanis sambungan. Oleh karena itu, pemasangan harus mengikuti persiapan konduktor dan persyaratan torsi yang ditentukan pabrikan.

Jangan pernah menggunakan pemutus sebagai pengganti desain sirkuit yang tepat. Perangkat proteksi berfungsi sebagai bagian dari sistem kelistrikan lengkap yang mencakup konduktor, beban, proteksi hulu, pembumian, dan komponen keselamatan lainnya.

Bagaimana Perbandingan DPN 6KA Dengan Konfigurasi MCB Konvensional?

Perbandingan ini tidak berarti bahwa satu konfigurasi lebih baik secara universal. Desain yang tepat bergantung pada sistem kelistrikan, peraturan setempat, ruang panel yang tersedia, pengaturan isolasi yang diperlukan, dan koordinasi dengan peralatan pelindung lainnya.

Bagaimana Kinerja Dapat Dipertahankan?

Pemutus sirkuit mini umumnya memerlukan perawatan rutin yang terbatas, namun sistem kelistrikan di sekitarnya tetap harus diperiksa secara berkala. Tersandung yang sering terjadi tanpa sebab yang jelas tidak boleh diabaikan.

• Periksa terminal apakah ada tanda-tanda panas berlebih, perubahan warna, atau kerusakan.
• Periksa sambungan yang longgar selama pemeliharaan listrik terjadwal.
• Jagalah wadah distribusi tetap bersih dan bebas dari debu atau kelembapan berlebih.
• Pantau perjalanan berulang dan selidiki penyebab utamanya.
• Ganti pemutus yang menunjukkan kerusakan mekanis atau perilaku pengoperasian tidak normal.
• Jangan menyetel ulang pemutus berulang kali tanpa mengetahui penyebabnya.

Pemutus yang putus berulang kali mungkin menunjukkan kelebihan beban, korsleting, masalah isolasi, kesalahan peralatan, pemilihan pemutus yang salah, atau masalah lain dalam instalasi. Personel yang berkualifikasi harus mendiagnosis masalah sebelum mengembalikan sirkuit ke pengoperasian normal.

Hal ini juga berguna untuk menjaga keakuratan pelabelan panel. Identifikasi sirkuit yang jelas dapat membuat pemeriksaan dan pemeliharaan di masa depan menjadi lebih efisien, terutama di gedung komersial dan lemari listrik yang lebih besar.

Apa yang Harus Anda Harapkan dari Produsen yang Andal?

Saat mencari produk Miniatur Circuit Breaker DPN 6KA untuk distribusi grosir, proyek kelistrikan, aplikasi OEM, atau perakitan panel, kualitas produk hanyalah salah satu bagian dari keputusan pembelian. Dokumentasi yang konsisten, pengendalian produksi, komunikasi, dan dukungan purna jual juga dapat berdampak penting pada keberhasilan proyek.

Shanghai DaDa Electric Co., Ltd.adalah sumber pemasok potensial bagi pelanggan yang mencari produk perlindungan listrik dan solusi pemutus sirkuit terkait. Saat mengevaluasi produsen mana pun, pembeli harus meminta lembar data produk dan dokumentasi kepatuhan yang berlaku, memperjelas konfigurasi model yang tepat, dan mengonfirmasi persyaratan produksi dan inspeksi sebelum melakukan pemesanan massal.

Bagi importir dan distributor, komunikasi sangatlah penting. Sebelum mengonfirmasi pembelian, sebaiknya tentukan model produk yang tepat, spesifikasi kelistrikan, kuantitas, metode pengemasan, pelabelan, persyaratan pengiriman, prosedur inspeksi, dan dokumentasi. Hal ini membantu mengurangi kesalahpahaman antara pembeli, produsen, dan pelanggan akhir.

Pertanyaan yang Sering Diajukan

1. Apa yang dimaksud dengan 6KA pada miniatur pemutus arus?

6KA, lebih umum ditulis sebagai 6 kA, menunjukkan kapasitas pemutusan hubung singkat pengenal sebesar 6.000 ampere pada kondisi pengujian yang ditentukan. Ini bukan arus operasi normal dari pemutus.

2. Apa yang dimaksud dengan DPN pada pemutus arus?

DPN umumnya dikaitkan dengan konfigurasi 1P+N. Fungsi proteksi dan peralihan yang tepat bergantung pada desain pabrikan, sehingga lembar data produk harus diperiksa sebelum pemasangan.

3. Apakah pemutus arus 6 kA cocok untuk setiap instalasi listrik?

Tidak. Kapasitas pemutusan harus sesuai dengan calon arus hubung singkat di lokasi pemasangan. Tegangan terukur, arus, karakteristik trip, kondisi pemasangan, dan peraturan yang berlaku juga harus dipertimbangkan.

4. Apakah 6 kA berarti pemutus dapat mengalirkan 6.000 A secara terus menerus?

Tidak. Nilai 6 kA berkaitan dengan kemampuan interupsi hubung singkat, bukan daya dukung arus kontinu. Nilai arus adalah spesifikasi terpisah.

5. Apakah pemutus DPN 6KA dapat digunakan pada papan distribusi perumahan?

Produk ini dapat cocok untuk aplikasi perumahan tertentu bila peringkat kelistrikan, konfigurasi, dimensi, sertifikasi, dan persyaratan pemasangan produk sesuai dengan sirkuit dan peraturan setempat.

6. Informasi apa yang harus saya berikan saat meminta penawaran?

Menyediakan arus pengenal yang diperlukan, tegangan pengenal, konfigurasi tiang, karakteristik trip, kapasitas pemutusan, kuantitas, target pasar, standar yang berlaku, persyaratan pengemasan, dan persyaratan OEM atau pelabelan. Ini membantu pemasok mengevaluasi persyaratan dengan lebih efisien.

7. Mengapa pemutus sirkuit mini mengalami trip berulang kali?

Tersandung berulang kali dapat disebabkan oleh kelebihan beban, korsleting, kerusakan peralatan, masalah kabel, pemilihan pemutus yang tidak sesuai, atau gangguan listrik lainnya. Penyebabnya harus diidentifikasi oleh personel yang berkualifikasi daripada menyetel ulang pemutus berulang kali.

8. Apakah DPN sama dengan pemutus arus dua kutub?

Belum tentu. Meskipun perangkat DPN mungkin melibatkan peralihan fase dan netral, perlindungan internal dan pengaturan peralihannya dapat berbeda dari perangkat pelindung dua kutub konvensional. Selalu periksa diagram pengkabelan pabrikan dan spesifikasi teknis.

9. Apa perbedaan antara arus pengenal dan kapasitas putus?

Arus terukur berkaitan dengan arus yang dirancang untuk dibawa oleh pemutus selama pengoperasian normal dalam kondisi tertentu. Kapasitas pemutusan berkaitan dengan kemampuannya untuk memutus arus hubung singkat tertentu dengan aman.

10. Spesifikasi apa yang paling penting saat memesan breaker DPN 6KA?

Tidak ada spesifikasi tunggal yang berlaku untuk setiap instalasi. Nilai arus, tegangan, konfigurasi tiang, karakteristik trip, kapasitas putus, standar yang berlaku, dimensi fisik, dan kondisi pemasangan harus diperiksa bersama-sama.
