Panduan ini menjelaskan cara kerja pemutus sirkuit miniatur AC 6kA, arti sebenarnya dari rating 6kA, bagaimana kurva trip B, C, dan D memengaruhi kinerja, dan cara memilih arus pengenal dan konfigurasi kutub yang sesuai. Panduan ini juga mengidentifikasi kesalahan pembelian yang umum dan memberikan daftar periksa praktis bagi para insinyur, kontraktor, dan pembeli yang mengevaluasi solusi MCB dari produsen sepertiShanghai DaDa Electric Co., Ltd.
Daftar isi
- Apa Itu Pemutus Arus Miniatur AC 6kA?
- Mengapa Kapasitas Pemutusan 6kA Penting?
- Bagaimana Pemutus Arus Miniatur AC Melindungi Sirkuit?
- Parameter Teknis Manakah yang Harus Diperiksa Pembeli?
- Bagaimana Kurva Perjalanan B, C, dan D Mempengaruhi Seleksi?
- Di Mana Pemutus Sirkuit Miniatur AC 6kA Biasa Digunakan?
- Masalah Apa yang Dapat Dicegah dengan MCB yang Tepat?
- Bagaimana Cara Pembeli Memilih MCB 6kA yang Sesuai?
- Kesalahan Seleksi Umum yang Harus Dihindari
- Mengapa Bekerja Dengan Produsen MCB Berpengalaman?
- Pertanyaan yang Sering Diajukan
- Hubungi Shanghai DaDa Electric Co., Ltd.

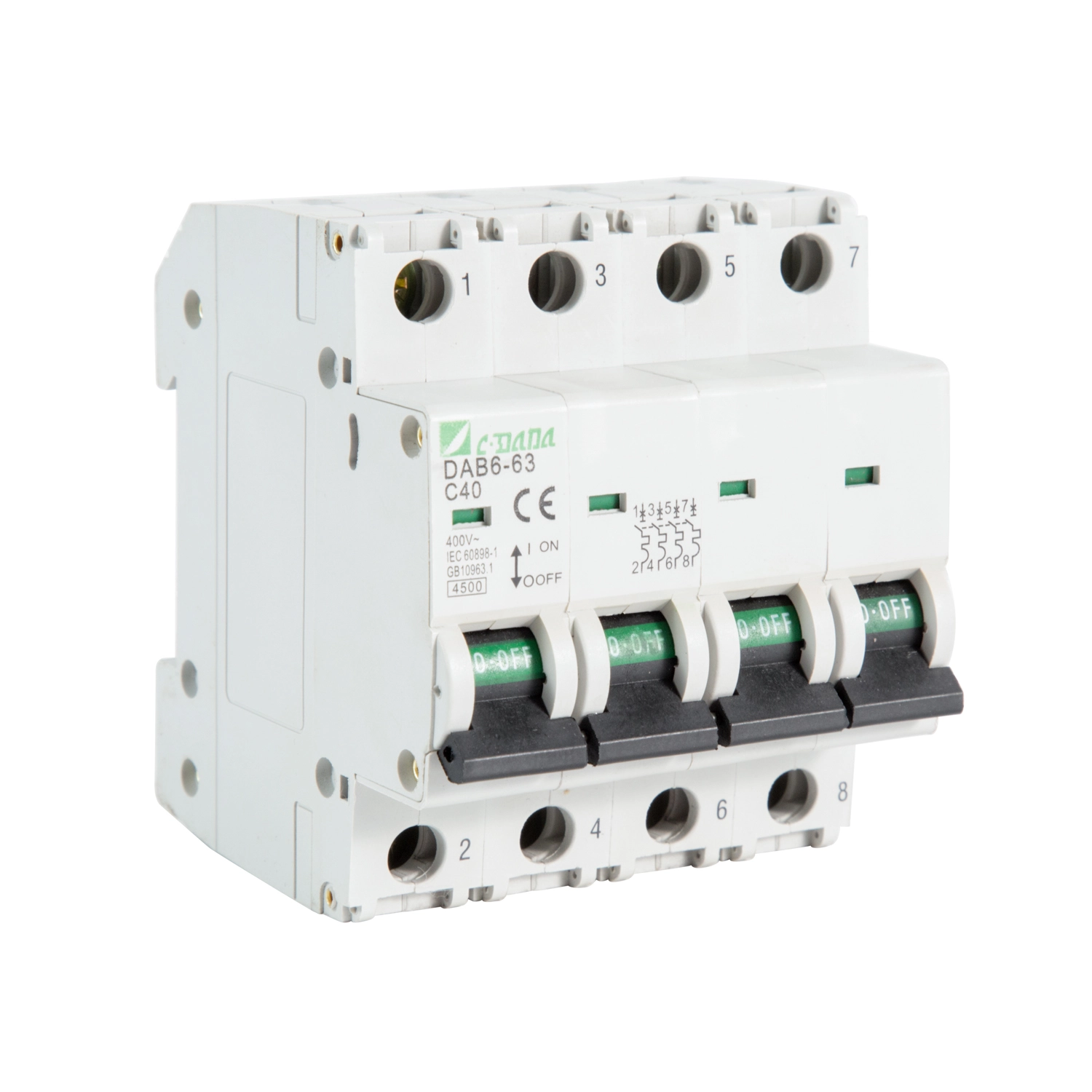

Apa Itu Pemutus Arus Miniatur AC 6kA?
Miniatur pemutus arus, biasa disebut MCB, adalah perangkat sakelar pelindung yang dirancang untuk memutus rangkaian listrik secara otomatis ketika terjadi kondisi arus tidak normal. Tidak seperti sekering tradisional, MCB biasanya dapat diatur ulang setelah masalah teratasi, sehingga memudahkan pengoperasian dan pemeliharaan berulang.
Istilahnya6kAmengacu pada kapasitas pemutusan arus pendek terukur pemutus pada kondisi pengujian yang berlaku. Secara sederhana, MCB 6kA dirancang untuk memutus arus hubung singkat prospektif hingga 6.000 ampere dengan aman ketika persyaratan yang ditentukan terpenuhi.
Produk yang mematuhi IEC/EN 60898-1 biasanya menentukan parameter seperti arus pengenal, tegangan pengenal, frekuensi, kapasitas putus, dan karakteristik trip sesaat. Rentang MCB komersial mungkin menawarkan peringkat 6kA di berbagai peringkat arus dan konfigurasi tiang.
6kA bukanlah arus operasi normal pemutus. MCB 16A, misalnya, dimaksudkan untuk mengalirkan arus pengenalnya pada kondisi tertentu, sedangkan angka 6kA menjelaskan kemampuan interupsi hubung singkatnya. Kedua spesifikasi ini menjawab pertanyaan teknik yang sangat berbeda.
Mengapa Kapasitas Pemutusan 6kA Penting?
Hubungan pendek dapat menghasilkan arus yang sangat tinggi dalam waktu yang sangat singkat. Jika perangkat pelindung tidak dapat dengan aman memutus arus gangguan yang tersedia di titik pemasangannya, konsekuensinya dapat mencakup kerusakan kontak yang parah, panas yang berlebihan, kegagalan peralatan, atau percikan listrik yang berbahaya.
Oleh karena itu, kapasitas pemutusan tidak boleh dipilih hanya karena 6kA adalah spesifikasi yang tersedia secara umum. Potensi arus hubung singkat pada titik pemasangan harus dievaluasi, dan pemutus yang dipilih harus memiliki kemampuan interupsi yang memadai untuk sistem tersebut.
| Parameter | Apa Artinya | Mengapa Itu Penting |
|---|---|---|
| 6kA | Nilai kapasitas pemutusan hubung singkat | Menentukan apakah pemutus dapat memutus tingkat arus gangguan yang ditentukan dengan aman |
| Nilai Saat Ini (Masuk) | Nilai normal MCB saat ini | Harus berkoordinasi dengan kapasitas konduktor dan beban yang diharapkan |
| Nilai Tegangan (Ue) | Tegangan operasi untuk aplikasi | Harus kompatibel dengan sistem kelistrikan |
| Kurva Perjalanan | Mendefinisikan rentang tripping magnetik sesaat | Membantu mencegah gangguan tersandung sambil menjaga perlindungan kesalahan |
| Jumlah Polandia | Jumlah konduktor yang dialihkan/dilindungi | Harus sesuai dengan konfigurasi sirkuit |
Spesifikasi pabrikan menggambarkan bahwa MCB 6kA tersedia untuk berbagai peringkat arus dan konfigurasi tegangan, termasuk sistem distribusi AC 230V dan 400V yang umum.
Bagaimana Pemutus Arus Miniatur AC Melindungi Sirkuit?
MCB tipikal menggabungkan mekanisme perlindungan termal dan magnetik. Kedua fungsi ini mengatasi masalah kelistrikan yang berbeda.
- Perlindungan termal:Kelebihan beban yang berkelanjutan akan memanaskan elemen bimetalik. Ketika suhu mencapai ambang operasi, mekanisme melepaskan dan membuka sirkuit.
- Perlindungan magnetik:Arus hubung singkat yang tinggi menciptakan efek magnet yang kuat yang mengaktifkan mekanisme trip seketika, memutus rangkaian dengan cepat.
- Peralihan manual:MCB biasanya dapat dialihkan secara manual untuk isolasi sirkuit selama pekerjaan pemeliharaan atau pemasangan.
Kombinasi ini membuat MCB cocok untuk sirkuit yang memerlukan penanganan beban lebih berdurasi panjang dan gangguan hubung singkat mendadak. Rangkaian produk MCB modern biasanya menggabungkan pelepasan termal dan magnetik dan dapat memberikan karakteristik B, C, atau D tergantung pada beban yang diinginkan.
Parameter Teknis Manakah yang Harus Diperiksa Pembeli?
Pembeli sering kali berfokus pada peringkat dan harga saat ini sambil mengabaikan parameter lainnya. Untuk spesifikasi proyek yang dapat diandalkan, karakteristik berikut harus diperiksa bersama-sama.
| Spesifikasi | Pertimbangan Khas | Pos Pemeriksaan Pembeli |
|---|---|---|
| Kapasitas Pemutusan | 6kA | Pastikan arus tersebut cukup untuk arus gangguan prospektif |
| Nilai Saat Ini | Tergantung aplikasi | Berkoordinasi dengan beban dan kapasitas konduktor |
| Nilai Tegangan | Tegangan distribusi AC umum | Cocokkan tegangan sistem |
| Frekuensi | 50/60Hz biasanya ditentukan | Konfirmasikan kompatibilitas dengan jaringan lokal |
| Karakteristik Perjalanan | B/C/D | Cocokkan kurva untuk memuat karakteristik arus masuk |
| Konfigurasi Tiang | 1P, 1P+N, 2P, 3P, 4P tergantung produk | Cocokkan pengaturan kabel |
| Pemasangan | Rel DIN adalah hal biasa | Konfirmasikan kompatibilitas dengan papan distribusi |
| Standar | IEC/EN 60898-1 atau standar lain yang berlaku | Minta dokumentasi teknis dan sertifikasi jika diperlukan |
Dokumentasi produk dari produsen yang sudah mapan biasanya menyediakan parameter-parameter ini secara bersamaan daripada memperlakukan kapasitas pemutusan sebagai spesifikasi tersendiri.
Bagaimana Kurva Perjalanan B, C, dan D Mempengaruhi Seleksi?
Kurva perjalanan adalah salah satu keputusan terpenting ketika menentukan MCB. Surat tersebut menjelaskan kisaran perkiraan di mana pelepasan sesaat magnetik beroperasi relatif terhadap arus pengenal pemutus.
| Melengkung | Rentang Tripping Magnetik yang Khas | Aplikasi Khas |
|---|---|---|
| B | 3–5 × Masuk | Beban masuk rendah, penerangan, sirkuit resistif |
| C | 5–10 × Masuk | Beban serba guna dan beban induktif sedang |
| D | 10–20 × Masuk | Beban masuk yang lebih tinggi seperti motor dan trafo tertentu |
Kisaran ini umumnya dikaitkan dengan karakteristik MCB IEC 60898-1.
Misalnya, jika motor menghasilkan arus start sementara beberapa kali lebih tinggi dari arus operasi normalnya, kurva yang sangat sensitif mungkin akan mengalami trip yang tidak perlu pada saat startup. Perangkat kurva C atau kurva D mungkin lebih sesuai, tergantung pada peralatan dan desain rangkaian lengkap.
Di Mana Pemutus Sirkuit Miniatur AC 6kA Biasa Digunakan?
Pemutus sirkuit miniatur AC 6kA dapat cocok untuk banyak aplikasi tegangan rendah ketika tingkat gangguan aktual, tegangan, arus, dan persyaratan pemasangan sesuai dengan spesifikasi perangkat.
- Distribusi perumahan:rangkaian penerangan, rangkaian soket, peralatan rumah tangga, dan rangkaian cabang.
- Bangunan komersial:papan distribusi kantor, sistem penerangan, fasilitas ritel, dan sirkuit peralatan kecil.
- Panel kontrol industri:sirkuit bantu, peralatan kontrol, motor kecil, dan beban tegangan rendah lainnya yang sesuai.
- Jasa bangunan:Sirkuit bantu terkait HVAC, pompa, penerangan, dan distribusi daya umum jika spesifikasinya sesuai.
- Lemari distribusi listrik:perlindungan sirkuit cabang dan sistem distribusi modular.
Penerapan sebenarnya harus selalu diverifikasi berdasarkan dokumentasi produk pabrikan dan persyaratan pemasangan. Peringkat 6kA tidak boleh dianggap cocok untuk setiap lingkungan kelistrikan.
Masalah Apa yang Dapat Dicegah dengan MCB yang Tepat?
Salah satu kekhawatiran terbesar dalam pembelian bukanlah sekedar apakah suatu pemutus berfungsi, namun apakah pemutus tersebut bekerja secara konsisten dalam kondisi yang dipilih.
1. Kelebihan beban yang terus-menerus
Sirkuit yang mengalirkan arus berlebih dalam waktu terlalu lama dapat menyebabkan pemanasan konduktor dan kerusakan peralatan dini. Pelepasan termal dirancang untuk merespons kondisi kelebihan beban yang berkelanjutan.
2. Kerusakan Akibat Hubungan Pendek
Kapasitas pemutusan yang sesuai memungkinkan MCB untuk memutus arus gangguan yang berlebihan tanpa melebihi kemampuan interupsi yang ditentukan perangkat.
3. Gangguan Tersandung
Kurva trip yang tidak sesuai dapat menyebabkan gangguan yang tidak perlu saat peralatan dinyalakan. Mencocokkan karakteristik B, C, atau D dengan beban membantu mengatasi masalah ini.
4. Perawatan yang Sulit
MCB modular dapat memberikan isolasi manual yang nyaman, membantu teknisi listrik mengidentifikasi dan bekerja pada sirkuit individual tanpa harus mematikan seluruh sistem distribusi.
5. Ketidakpastian Pengadaan
Dalam proyek B2B, spesifikasi teknis yang tidak lengkap dapat menyebabkan produk salah, persetujuan tertunda, atau biaya penggantian. Lembar data produk yang jelas dan parameter teknis yang ditentukan mengurangi risiko ini.
Bagaimana Cara Pembeli Memilih MCB 6kA yang Sesuai?
Proses seleksi praktis dapat dibagi menjadi beberapa langkah. Hal ini membantu teknisi dan tim pembelian menghindari memilih produk hanya dari judul katalog.
-
Tentukan tegangan sistem.
Konfirmasikan tegangan AC nominaltage dan apakah aplikasinya satu fasa atau tiga fasa. -
Hitung atau konfirmasikan arus desain.
Arus pengenal MCB harus dikoordinasikan dengan beban rangkaian yang diharapkan dan arus konduktor yang diijinkan. -
Tentukan arus hubung singkat prospektif.
Periksa arus gangguan yang tersedia di titik pemasangan dan pastikan bahwa kapasitas pemutusan 6kA yang dipilih sudah memadai. -
Evaluasi lonjakan beban.
Identifikasi apakah rangkaian berisi motor, trafo, peralatan kapasitif, catu daya switching, atau beban lain yang menghasilkan arus startup yang signifikan. -
Pilih kurva perjalanan yang sesuai.
Pilih B, C, atau D berdasarkan beban aktual dan persyaratan perlindungan daripada hanya memilih opsi yang paling umum. -
Pilih konfigurasi tiang.
Konfirmasikan apakah proyek memerlukan 1P, 1P+N, 2P, 3P, 3P+N, atau konfigurasi lain yang didukung oleh seri produk. -
Verifikasi standar dan dokumentasi.
Minta lembar data yang berlaku, informasi pengujian, sertifikat, gambar dimensi, dan instruksi pemasangan. -
Periksa kompatibilitas panel.
Verifikasi dimensi rel DIN, pengaturan terminal, jangkauan konduktor, aksesori, dan ruang pemasangan yang tersedia.
- □ Nilai tegangan dikonfirmasi
- □ Nilai saat ini dikonfirmasi
- □ Kapasitas pemutusan 6kA terverifikasi
- □ Kurva B/C/D dipilih berdasarkan beban
- □ Konfigurasi tiang dikonfirmasi
- □ Standar yang berlaku dikonfirmasi
- □ Dimensi dan pemasangan rel DIN diperiksa
- □ Sertifikasi dan dokumentasi pengujian diminta
- □ Lingkungan pengoperasian ditinjau
- □ Koordinasi dengan perlindungan hulu/hilir dipertimbangkan
Kesalahan Seleksi Umum yang Harus Dihindari
Meskipun spesifikasi dasar tampak benar, beberapa kesalahan dapat menimbulkan masalah setelah instalasi.
| Kesalahan | Potensi Masalah | Latihan yang Lebih Baik |
|---|---|---|
| Memilih hanya berdasarkan arus listrik | Parameter penting lainnya mungkin tidak cocok | Evaluasi tegangan, kurva, kapasitas putus, kutub, dan standar secara bersamaan |
| Dengan asumsi setiap pemutus 6kA dapat dipertukarkan | Produk yang berbeda mungkin memiliki dimensi dan spesifikasi kinerja yang berbeda | Bandingkan lembar data lengkap |
| Menggunakan kurva perjalanan yang salah | Gangguan tersandung atau kesesuaian aplikasi yang tidak memadai | Evaluasi lonjakan beban aktual |
| Mengabaikan arus gangguan prospektif | Kapasitas pemutusan mungkin tidak mencukupi | Verifikasi tingkat kesalahan pada titik instalasi |
| Menghadap koordinasi konduktor | Perlindungan mungkin tidak cocok dengan sistem pengkabelan | Koordinasikan rating MCB dengan kapasitas konduktor |
| Membeli tanpa dokumentasi | Persetujuan dan pemasangan mungkin menjadi sulit | Minta dokumen teknis dan kepatuhan sebelum membeli |
Koordinasi yang benar antara arus pengenal, kapasitas konduktor, karakteristik trip, dan tingkat gangguan sangat penting dalam pemilihan MCB yang andal.
Mengapa Bekerja Dengan Produsen MCB Berpengalaman?
Untuk pengadaan dalam jumlah besar, proyek OEM, kemitraan distribusi, dan pembuatan panel listrik, kualitas produk hanya menjadi salah satu pertimbangan. Pembeli juga memerlukan spesifikasi yang konsisten, produksi yang stabil, komunikasi teknis yang responsif, dan dokumentasi yang mendukung persetujuan proyek.
Shanghai DaDa Electric Co., Ltd.dapat dianggap sebagai mitra manufaktur bagi pelanggan yang mencari solusi pemutus sirkuit mini dan produk perlindungan listrik tegangan rendah terkait. Bagi pembeli B2B, evaluasi pemasok yang paling berguna harus berfokus pada informasi teknis yang terukur, bukan pada klaim pemasaran saja.
- Spesifikasi produk dan parameter teknis yang jelas
- Rentang arus dan tegangan pengenal yang ditentukan
- Opsi kapasitas putus yang tersedia
- Informasi kurva perjalanan untuk kondisi beban yang berbeda
- Gambar produk dan informasi pemasangan
- Sertifikasi yang berlaku dan dokumentasi kepatuhan
- Prosedur manufaktur dan kontrol kualitas yang stabil
- Komunikasi teknis untuk persyaratan spesifik proyek
- Dukungan OEM/ODM jika memungkinkan
Bagi importir dan distributor listrik, faktor-faktor ini menjadi sangat penting ketika produk perlu diintegrasikan ke dalam sistem distribusi yang berbeda atau dijual di berbagai pasar.
Pertanyaan yang Sering Diajukan
6kA mengacu pada kapasitas pemutusan hubung singkat terukur pada kondisi pengujian yang berlaku. Ini mewakili 6.000 ampere dan tidak sama dengan arus pengenal normal MCB.
Tidak. Kesesuaian tergantung pada arus hubung singkat prospektif, tegangan sistem, arus pengenal, karakteristik trip, konfigurasi tiang, kondisi pemasangan, dan peraturan yang berlaku. Arus gangguan yang tersedia harus diperiksa sebelum memilih pemutus.
Kedua angka tersebut menggambarkan parameter yang berbeda. 6kA adalah peringkat kapasitas putus, sedangkan 6A adalah nilai arus terukur. Pemutus berpotensi memiliki arus pengenal 6A dan kapasitas pemutusan 6kA.
Mereka mengidentifikasi karakteristik tersandung magnet sesaat yang berbeda. Berdasarkan IEC 60898-1, B umumnya dikaitkan dengan arus pengenal sekitar 3–5 kali, C sekitar 5–10 kali, dan D sekitar 10–20 kali.
Motor dapat memiliki arus start yang besar, sehingga karakteristik C atau D mungkin sesuai tergantung pada motor dan sirkuitnya. Pemilihan akhir harus mempertimbangkan arus start, arus gangguan, impedansi kabel, dan koordinasi dengan perangkat proteksi lainnya.
Tidak secara otomatis. Jika arus hubung singkat prospektif melebihi kapasitas pemutusan terukur pemutus, perangkat 6kA mungkin tidak sesuai. Pemutus harus dipilih sesuai dengan tingkat kesalahan dan persyaratan pemasangan yang berlaku.
Pembeli biasanya harus meminta lembar data terperinci, spesifikasi teknis, gambar dimensi, petunjuk pemasangan, dokumen pengujian atau sertifikasi yang berlaku, dan standar produk yang relevan. Persyaratan spesifik proyek mungkin memerlukan dokumentasi tambahan.
Konsistensi antara batch produksi, ketertelusuran, dokumentasi teknis, kontrol kualitas, kemampuan pengiriman, dan dukungan teknis purna jual dapat secara signifikan mempengaruhi total biaya dan keandalan proyek kelistrikan B2B.
