Panduan Praktis untuk Pemutus Arus Kotak Cetakan

2026-08-25 0 Tinggalkan aku pesan

Apa itu MCCB?

Sebuah MCCB -pemutus arus kotak cetakan— adalah perangkat pelindung tegangan rendah yang secara otomatis memutus rangkaian ketika mendeteksi kondisi kelebihan beban atau korsleting. Berbeda dengan sekring, sekring dapat disetel ulang dan digunakan kembali setelah terputus. Di dalam wadah cetakan, mekanisme trip termal-magnetik menangani dua pekerjaan: elemen termal merespons beban berlebih yang berkelanjutan, sementara elemen magnetik bereaksi seketika terhadap gangguan hubung singkat. Hasilnya adalah perlindungan yang sesuai dengan perilaku beban listrik sebenarnya.

Kapan memilih MCCB: pengumpan masuk utama, panel distribusi tiga fasa, sirkuit motor besar, atau titik mana pun di mana arus hubung singkat prospektif melebihi apa yang dapat diinterupsi oleh MCB.

Ketika MCB mencukupi: sub-sirkuit akhir dengan beban sedang dan tingkat gangguan rendah — papan perumahan, sirkuit penerangan dan soket.

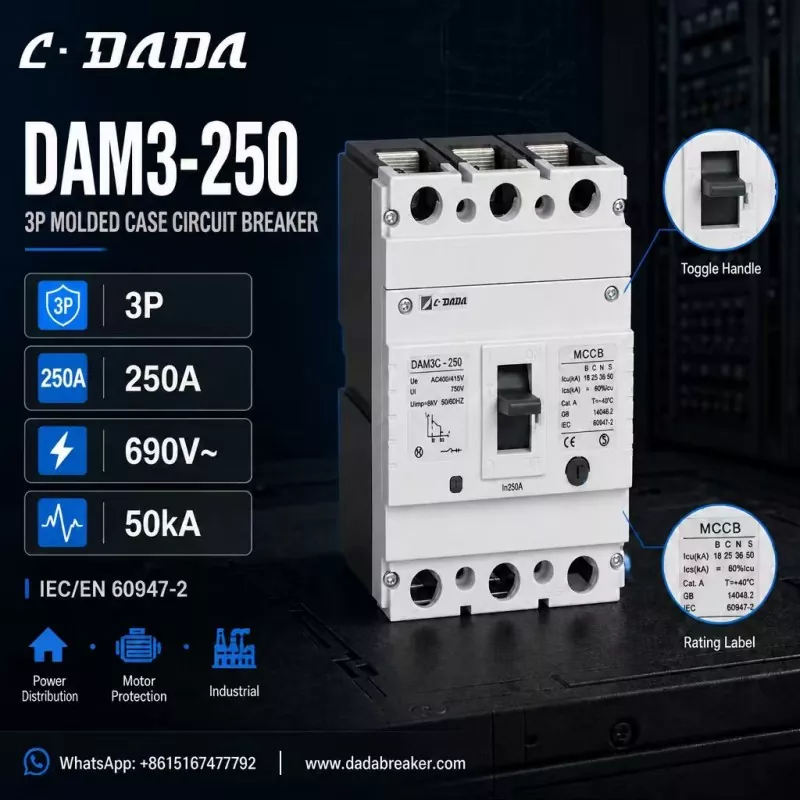

250A three-pole MCCB

Bagaimana memilih MCCB yang tepat

Nilai saat ini (Masuk)

1. — sesuaikan dengan beban kontinu, dan berikan ruang kepala untuk arus start motor.

Kapasitas putus (Icu/Ics)

2. — harus lebih tinggi dari arus hubung singkat prospektif pada titik pemasangan. Semakin tinggi tingkat kesalahannya, semakin tinggi pula Icu yang dibutuhkan.

Polandia

3. — 3P untuk sistem tiga fase, 4P di mana netral juga memerlukan pemutusan sambungan.

Peringkat tegangan

4. — periksa tegangan operasional pengenal (Ue), tegangan isolasi (Ui) dan ketahanan impuls (Uimp) terhadap sistem.

Standar dan sertifikasi

5. — Kepatuhan IEC/EN 60947-2 dan penandaan CE adalah dasar untuk proyek internasional.

Aplikasi

6. — perlindungan motor, distribusi tenaga listrik dan instalasi industri mungkin memerlukan peringkat rangka dan karakteristik trip yang berbeda.

Seperti apa MCCB 250A yang ditentukan dengan baik:

Untuk mewujudkannya, pertimbangkan DAM3-250 dari C·DADA Electric — MCCB tiga kutub 250A yang menggambarkan apa yang harus dicari dalam perangkat kelas ini:

konfigurasi 3P

● dengan arus pengenal 250A (In), cocok untuk papan distribusi tiga fasa

Peringkat tegangan:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Kapasitas putus hingga 50kA

● — Icu sebesar 18/25/36/50 kA di seluruh varian B/C/N/S, sehingga penginstal dapat mencocokkan tingkat kesalahan di berbagai titik jaringan

Kepatuhan IEC/EN 60947-2 dan GB 14048.2

● Bertanda CE, dengan tuas pengalih ON/OFF yang jelas untuk status pengoperasian yang terlihat

● Dibuat untuk distribusi daya, perlindungan motor, dan aplikasi industri

Logika di balik spesifikasi ini: rangka 250A, 3 kutub dengan kapasitas pemutusan kelas 50kA mencakup sebagian besar kebutuhan pembuat panel dan kontraktor — mulai dari papan distribusi utama hingga sirkuit pengumpan motor — sementara beberapa varian Icu memungkinkan Anda menyesuaikan biaya dengan tingkat kesalahan sebenarnya.

Rekomendasi seleksi

● Untuk sirkuit akhir hingga ~125A dengan tingkat gangguan rendah, MCB adalah pilihan yang ekonomis.

● Untuk distribusi utama, proteksi motor, dan switchgear industri, pilihlah MCCB dengan kapasitas pemutusan yang melebihi arus hubung singkat prospektif instalasi.

● Jika ragu, tingkatkan kapasitas pemutusan satu kelas: perbedaan biayanya kecil, sedangkan margin proteksi dapat berupa perbedaan antara gangguan kecil dan pemadaman besar.

Pertanyaan yang sering diajukan

T: Apa itu MCCB?

A Apemutus arus kotak cetakanadalah perangkat pelindung tegangan rendah yang dapat disetel ulang yang memutus sirkuit saat beban berlebih atau korsleting, dirancang untuk arus dan tingkat gangguan yang lebih tinggi daripada pemutus sirkuit mini.

Q: Apa arti Icu pada MCCB?

J: Icu adalah kapasitas pemutusan arus pendek tertinggi — arus gangguan maksimum yang dapat diinterupsi oleh pemutus. Ics adalah kapasitas pemutusan layanan, tingkat yang dapat diinterupsi berulang kali dan tetap beroperasi.

T: Bagaimana cara memilih kapasitas pemutusan untuk MCCB saya?

A: Pilih rating Icu yang lebih tinggi dari calon arus hubung singkat di titik pemasangan. Papan distribusi dengan kapasitas transformator tinggi atau pengumpan industri yang panjang biasanya memerlukan perangkat kelas 36–50kA.

T: Apa itu MCCB DAM3-250?

J: DAM3-250 adalah pemutus sirkuit kotak cetakan tiga kutub 250A dari C·DADA Electric, diberi nilai hingga 690V dengan kapasitas pemutusan hingga 50kA, untuk distribusi daya, perlindungan motor, dan aplikasi industri.
