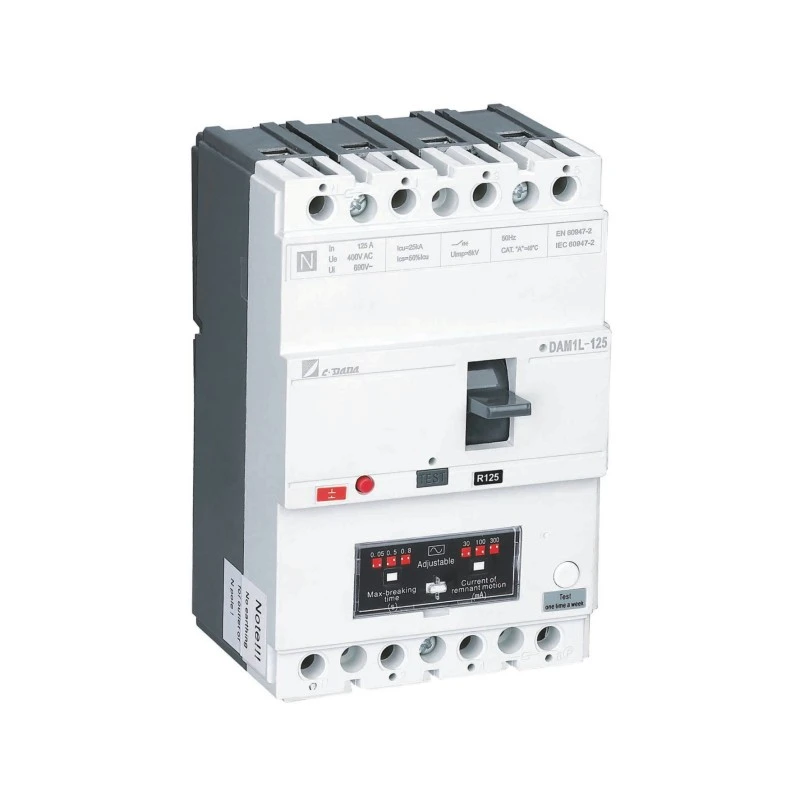

SebuahMCCB dengan perlindungan kebocoranmenggabungkan fungsi pemutus sirkuit konvensional dengan perlindungan arus sisa dalam satu solusi terkoordinasi. Untuk bangunan komersial, fasilitas industri, produsen peralatan, dan kontraktor listrik, hal ini dapat mengatasi tantangan umum: melindungi sirkuit daya dari beban berlebih dan korsleting sekaligus mendeteksi potensi kebocoran arus yang berbahaya.
Kuncinya bukan sekadar memilih pemutus dengan fungsi lebih banyak. Perangkat harus sesuai dengan tegangan sistem, arus pengenal, kondisi hubung singkat, konfigurasi tiang, pengaturan arus bocor, lingkungan pemasangan, dan persyaratan koordinasi. Panduan ini menjelaskan cara kerja teknologi, masalah apa yang diatasi, dan apa yang harus diverifikasi pembeli sebelum menentukan MCCB dengan perlindungan kebocoran.
Daftar isi
- 1. Apa itu MCCB dengan Perlindungan Kebocoran?
- 2. Bagaimana Cara Kerja Perlindungan Kebocoran?
- 3. Masalah Kelistrikan Apa yang Dapat Diatasi?
- 4. Mengapa Menggabungkan MCCB dan Perlindungan Kebocoran?
- 5. Dimana MCCB dengan Perlindungan Kebocoran Digunakan?
- 6. Apa yang Harus Diperiksa Pembeli Sebelum Memilih?
- 7. Parameter Utama Dijelaskan
- 8. MCCB dengan Perlindungan Kebocoran vs. Perangkat Perlindungan Terpisah
- 9. Pertimbangan Pemasangan dan Pemeliharaan
- 10. Shanghai DaDa Electric Co., Ltd. dan Solusi Perlindungan Kebocoran
- 11. Pertanyaan yang Sering Diajukan
- 12. Kesimpulan
1. Apa itu MCCB dengan Perlindungan Kebocoran?
Pemutus sirkuit berbentuk kotak, biasa disebut MCCB, dirancang untuk melindungi sirkuit listrik bertegangan rendah terhadap kondisi seperti kelebihan beban dan korsleting. Tidak seperti saklar pelindung dasar, MCCB dapat dipilih dalam berbagai peringkat arus dan kapasitas interupsi, sehingga cocok untuk sistem distribusi komersial dan industri.
SebuahMCCB dengan perlindungan kebocoranmenambahkan deteksi arus sisa atau kebocoran bumi ke fungsi perlindungan konvensional ini. Ketika arus bocor abnormal terdeteksi dan mencapai tingkat pengoperasian yang dikonfigurasi, mekanisme proteksi dapat memulai trip dan memutus sirkuit yang terpengaruh.
Kombinasi ini sangat berguna ketika perancang kelistrikan menginginkan perlindungan berlapis-lapis tanpa membuat susunan panel yang rumit dan tidak perlu. Produk komersial tersedia sebagai solusi MCCB-plus-arus sisa yang terintegrasi atau sebagai MCCB yang digabungkan dengan modul arus sisa yang kompatibel. IEC 60947-2 mencakup persyaratan untuk pemutus sirkuit yang dilengkapi perlindungan arus sisa, sementara pabrikan mungkin menyediakan konfigurasi dan rentang penyesuaian yang berbeda.
2. Bagaimana Cara Kerja Perlindungan Kebocoran?
Dalam rangkaian listrik yang sehat, arus yang mengalir melalui penghantar keluar harus sesuai dengan arus yang kembali melalui rangkaian. Kondisi kebocoran terjadi ketika sebagian arus mengalir ke jalur yang tidak dikehendaki, misalnya melalui kerusakan isolasi, peralatan yang terhubung, atau orang yang bersentuhan dengan bagian yang diberi energi.
Perlindungan kebocoran memonitor sisa arus yang terkait dengan ketidakseimbangan ini. Jika arus sisa yang diukur melebihi ambang operasi yang dikonfigurasi perangkat, sistem proteksi mengirimkan sinyal trip ke mekanisme MCCB.
Tergantung pada desain produk, perlindungan kebocoran dapat memberikan arus pengoperasian sisa yang dapat disesuaikan, waktu tunda, fungsi pengujian, indikasi alarm, atau fungsi pemantauan lainnya. Produk perlindungan kebocoran MCCB komersial menunjukkan bahwa pengaturan sensitivitas dan penundaan dapat bervariasi secara signifikan sesuai dengan tujuan penggunaan.
Mengapa Ini Berbeda dengan Perlindungan Kelebihan Beban?
Perlindungan kelebihan beban dan perlindungan kebocoran merespons berbagai masalah. Sirkuit yang kelebihan beban dapat menarik arus berlebih karena terlalu banyak beban yang dihubungkan atau karena peralatan beroperasi melebihi kapasitas yang diharapkan. Namun, kesalahan kebocoran menyangkut arus yang keluar dari jalur konduktif yang dimaksudkan.
Oleh karena itu, sekadar meningkatkan kemampuan proteksi beban berlebih tidak secara otomatis memberikan proteksi kebocoran yang sesuai. Kedua fungsi tersebut harus dipertimbangkan secara terpisah ketika merancang sistem distribusi listrik.
3. Masalah Kelistrikan Apa yang Dapat Diatasi?
Peralatan listrik yang digunakan di pabrik, bangunan komersial, dan proyek infrastruktur dapat beroperasi dalam jangka waktu lama dalam kondisi yang menuntut. Kelembapan, debu, penuaan insulasi, kerusakan mekanis, kesalahan pemasangan, dan kerusakan peralatan semuanya dapat menyebabkan jalur arus tidak normal.
Insulasi yang rusak atau menua dapat menimbulkan jalur arus yang tidak diinginkan yang mungkin tidak berperilaku seperti korsleting konvensional.
Perlindungan arus sisa dapat membantu mendeteksi kondisi kebocoran yang memerlukan pemutusan sirkuit secara cepat.
Penggabungan fungsi proteksi dapat mempermudah pengaturannya dibandingkan dengan menggunakan beberapa komponen yang berdiri sendiri.
Tingkat perlindungan sebenarnya bergantung pada sistem kelistrikan lengkap, konfigurasi perangkat, dan kondisi pemasangan. Oleh karena itu, MCCB dengan proteksi kebocoran harus diperlakukan sebagai salah satu bagian dari skema proteksi yang dirancang dengan baik dan bukan sebagai solusi universal untuk setiap bahaya listrik.
4. Mengapa Menggabungkan MCCB dan Perlindungan Kebocoran?
Bagi banyak proyek kelistrikan, daya tarik utamanya adalah kemampuan untuk memenuhi beberapa persyaratan perlindungan dalam pengaturan perangkat yang terkoordinasi. Hal ini dapat bermanfaat jika ruang panel, waktu pemasangan, dan koordinasi sistem merupakan hal yang penting.
1. Berbagai Fungsi Perlindungan
Perangkat yang dikonfigurasi dengan benar dapat memberikan proteksi beban berlebih, hubung singkat, dan arus sisa dalam arsitektur proteksi yang sama. Hal ini memudahkan para insinyur untuk menetapkan strategi perlindungan yang ditentukan untuk sirkuit pengumpan atau distribusi.
2. Desain Panel Lebih Efisien
Komponen perlindungan yang terintegrasi atau sangat cocok dapat mengurangi kebutuhan akan perangkat, pengkabelan, dan pengaturan pemasangan yang terpisah. Produsen MCCB yang dilindungi arus sisa secara khusus menyoroti pemasangan ringkas dan pengurangan kebutuhan komponen sebagai keuntungan praktis.
3. Perlindungan yang Dapat Disesuaikan
Beberapa produk menyediakan ambang batas arus sisa dan penundaan waktu yang dapat disesuaikan. Hal ini memungkinkan pengaturan proteksi untuk disesuaikan dengan sirkuit yang berbeda daripada mengandalkan satu pengaturan tetap untuk setiap aplikasi.
4. Perencanaan Sistem yang Lebih Mudah
Ketika persyaratan kelebihan beban, hubung singkat, dan kebocoran dipertimbangkan bersama-sama, para insinyur dapat mengevaluasi strategi perlindungan secara keseluruhan daripada memilih masing-masing komponen secara terpisah.
5. Dimana MCCB dengan Perlindungan Kebocoran Digunakan?
Penerapan yang sesuai bergantung pada desain kelistrikan, persyaratan lokal, dan spesifikasi produk. Area aplikasi yang umum meliputi:
- Papan distribusi bangunan komersial
- Sistem distribusi tenaga industri
- Peralatan produksi pabrik
- Pengumpan motor dan mesin
- Bengkel dan fasilitas manufaktur
- Instalasi infrastruktur dan utilitas
- Peralatan listrik yang memerlukan pemantauan kebocoran bumi
- Sistem distribusi dimana ruang panel terbatas
- Proyek yang memerlukan perlindungan kelebihan beban, hubung singkat, dan arus sisa yang terkoordinasi
MCCB banyak digunakan dalam distribusi industri dan komersial karena peringkatnya saat ini dan kemampuan interupsinya dapat mencakup aplikasi di luar jangkauan pemutus sirkuit cabang kecil.
6. Apa yang Harus Diperiksa Pembeli Sebelum Memilih?
Memilih MCCB dengan proteksi kebocoran hanya berdasarkan nilai arus listrik dapat menimbulkan masalah selama pemasangan. Pembeli harus memberikan informasi sistem yang memadai kepada produsen atau teknisi listrik sebelum mengonfirmasi model.
- Nilai saat ini:Tentukan beban kontinu yang diharapkan dan pilih nilai arus yang sesuai berdasarkan desain rangkaian lengkap.
- Tegangan operasi:Konfirmasikan voltase sistem dan apakah produk sesuai untuk aplikasi AC yang diinginkan.
- Jumlah tiang:Periksa apakah sistem memerlukan konfigurasi 3P, 4P atau lainnya.
- Kemampuan hubung singkat:Verifikasi arus gangguan prospektif yang tersedia dan pastikan pemutus memiliki tingkat interupsi yang sesuai.
- Sensitivitas kebocoran:Tentukan arus operasi sisa yang diperlukan untuk strategi proteksi yang dimaksudkan.
- Waktu tunda:Pertimbangkan apakah operasi seketika atau respons waktu tunda diperlukan untuk koordinasi dengan perangkat hulu atau hilir.
- Kondisi instalasi:Tinjau suhu lingkungan, kandang, kelembapan, ketinggian, dan faktor lingkungan terkait lainnya.
- Standar dan sertifikasi:Konfirmasikan standar dan persetujuan yang diperlukan di pasar sasaran.
7. Parameter Utama Dijelaskan
Parameter berikut ini sangat penting ketika membandingkan berbagai produk perlindungan kebocoran MCCB.
| Parameter | Mengapa Itu Penting | Apa yang Harus Dikonfirmasi Pembeli |
|---|---|---|
| Nilai Saat Ini (Masuk) | Menentukan tingkat arus yang dirancang untuk dibawa oleh pemutus sirkuit dalam kondisi tertentu. | Cocokkan pemutus dengan beban sirkuit dan desain konduktor. |
| Nilai Tegangan (Ue) | Menentukan tegangan operasi listrik untuk aplikasi. | Konfirmasikan kompatibilitas dengan tegangan sistem. |
| Kapasitas Pemutusan | Menunjukkan arus gangguan yang dapat diinterupsi dengan aman oleh pemutus dalam kondisi pengujian yang ditentukan. | Bandingkan rating produk dengan arus hubung singkat yang tersedia. |
| Pengaturan Arus Kebocoran | Menentukan tingkat arus sisa di mana proteksi kebocoran beroperasi. | Konfirmasikan sensitivitas dan rentang penyesuaian yang diperlukan. |
| Penundaan Waktu | Dapat membantu mengoordinasikan proteksi kebocoran dengan perangkat proteksi lainnya. | Periksa apakah respons yang diperlukan bersifat instan atau tertunda. |
| Jumlah Polandia | Menentukan konduktor mana yang dialihkan dan dilindungi. | Konfirmasikan 3P, 4P, atau konfigurasi lain yang diperlukan. |
| Standar | Memberikan kerangka kerja untuk kinerja dan pengujian produk. | Verifikasi persyaratan IEC, regional, dan proyek yang berlaku. |
Misalnya, produk komersial saat ini dengan proteksi arus sisa mungkin menawarkan kombinasi arus pengenal, konfigurasi kutub, tegangan operasi, dan kapasitas putus yang berbeda. Spesifikasi ini harus selalu diperiksa berdasarkan lembar data produk sebenarnya dan bukan hanya diasumsikan berdasarkan kategori produk saja.
8. MCCB dengan Perlindungan Kebocoran vs. Perangkat Perlindungan Terpisah
Pengaturan perlindungan terpadu dan terpisah secara teknis dapat dilakukan. Konfigurasi yang lebih baik bergantung pada arsitektur kelistrikan proyek, kebutuhan ruang, strategi koordinasi, dan preferensi pengadaan.
| Pertimbangan | MCCB dengan Perlindungan Kebocoran | Pengaturan Perlindungan Terpisah |
|---|---|---|
| Tata Letak Panel | Dapat memberikan pengaturan yang kompak. | Mungkin memerlukan ruang pemasangan tambahan. |
| Pengkabelan | Dapat mengurangi interkoneksi antar komponen proteksi yang terpisah. | Mungkin memerlukan kabel dan koordinasi tambahan. |
| Fungsi Perlindungan | Dirancang berdasarkan pengaturan perlindungan gabungan. | Fungsi dapat dipilih secara mandiri. |
| Pemeliharaan | Komponen terpisah yang lebih sedikit dapat menyederhanakan pemeriksaan. | Masing-masing komponen dapat diganti secara terpisah tergantung pada desainnya. |
| Kustomisasi | Tergantung pada konfigurasi pemutus dan proteksi kebocoran yang tersedia. | Dapat menawarkan fleksibilitas dengan menggabungkan perangkat yang berbeda. |
Hal yang penting adalah integrasi tidak serta merta berarti kesesuaian. Kombinasi yang dipilih harus tetap memenuhi persyaratan kelistrikan instalasi.
9. Pertimbangan Pemasangan dan Pemeliharaan
Pemasangan yang benar sama pentingnya dengan memilih pemutus yang tepat. Bahkan MCCB yang dirancang dengan baik dengan perlindungan kebocoran mungkin tidak memberikan kinerja yang diharapkan jika perkabelan, pengaturan grounding, pengaturan atau lingkungan pemasangan tidak tepat.
Periksa Pengkabelan dengan Hati-hati
Ikuti diagram pengkabelan pabrikan dan petunjuk pemasangan. Konduktor fasa dan netral, jika memungkinkan, harus diatur dengan benar agar sistem deteksi arus sisa dapat beroperasi sebagaimana mestinya.
Verifikasi Pengaturan Kebocoran
Jangan berasumsi bahwa pengaturan arus bocor terendah yang ada sudah sesuai secara otomatis. Pengaturannya harus sesuai dengan fungsi proteksi yang dimaksudkan dan karakteristik kelistrikan rangkaian.
Pertimbangkan Selektivitas
Sistem distribusi besar mungkin berisi beberapa perangkat pelindung. Karakteristik operasinya harus ditinjau bersama-sama sehingga gangguan hilir yang tepat tidak menyebabkan pemutusan sebagian besar instalasi.
Lakukan Pengujian Fungsional
Jika produk menyediakan fungsi pengujian, pengujian harus mengikuti prosedur yang direkomendasikan pabrikan dan persyaratan yang berlaku untuk pemasangan. Beberapa perangkat arus sisa menyediakan fungsi pengujian dan fitur pemantauan tambahan.
10. Shanghai DaDa Electric Co., Ltd. dan Solusi Perlindungan Kebocoran
Shanghai DaDa Electric Co., Ltd. menyediakan solusi MCCB yang dirancang untuk aplikasi di mana proteksi sirkuit konvensional dan proteksi kebocoran perlu bekerja sama. Seri DAM1L-nya adalah contoh MCCB dengan perlindungan arus sisa terintegrasi, yang dirancang untuk aplikasi termasuk sistem kelistrikan gedung, lokasi industri, dan lingkungan distribusi tegangan rendah lainnya.
Informasi produk menunjukkan konfigurasi seperti konstruksi empat tiang, rentang arus terukur yang luas, dan perlindungan kebocoran tanah yang dapat disesuaikan. Tergantung pada modelnya, arus operasi kebocoran dapat dikonfigurasi pada rentang tertentu, sehingga strategi proteksi dapat disesuaikan dengan aplikasi yang berbeda.
Untuk pembeli, distributor, pembuat panel, dan kontraktor listrik di luar negeri, pendekatan yang paling berguna adalah dengan memberikan persyaratan proyek kepada pemasok sebelum meminta penawaran harga. Hal ini membantu menentukan apakah rating arus yang diperlukan, pengaturan tiang, pengaturan kebocoran, kapasitas putus dan sertifikasi tersedia dalam konfigurasi yang diinginkan.
Informasi untuk Disertakan dalam Penyelidikan
- Arus pengenal yang diperlukan
- Tegangan dan frekuensi sistem
- Jumlah tiang
- Sensitivitas arus bocor yang diperlukan
- Fungsi waktu tunda yang diperlukan
- Arus hubung singkat yang diharapkan atau kapasitas pemutusan yang diperlukan
- Lingkungan instalasi
- Target pasar dan persyaratan sertifikasi
- Jumlah yang dibutuhkan
- Persyaratan OEM atau khusus, jika berlaku
Memberikan rincian ini di awal dapat membuat komunikasi teknis lebih efisien dan mengurangi risiko pemilihan pemutus yang tidak sesuai dengan pemasangan akhir.
11. Pertanyaan yang Sering Diajukan
Perlindungan kebocoran mendeteksi arus sisa yang disebabkan oleh jalur arus yang tidak diinginkan dan dapat memulai pemutusan trip ketika ambang batas pengoperasian yang dikonfigurasi tercapai. Ini mengatasi kondisi yang berbeda dari kelebihan beban konvensional dan perlindungan hubung singkat.
Tidak. MCCB biasa menyediakan fungsi seperti proteksi beban berlebih dan hubung singkat, sedangkan konfigurasi proteksi kebocoran menambah deteksi dan proteksi arus sisa.
Perlindungan kebocoran dapat membantu mendeteksi jalur arus abnormal tertentu yang dapat menyebabkan bahaya listrik. Namun, pencegahan kebakaran bergantung pada kelengkapan instalasi listrik, kondisi peralatan, pengaturan proteksi dan tindakan keselamatan yang diterapkan.
Tidak ada satu pengaturan yang cocok untuk setiap instalasi. Nilai yang sesuai bergantung pada tujuan proteksi, karakteristik sirkuit, peralatan, dan persyaratan kelistrikan yang berlaku. Pengaturannya harus ditentukan oleh personel yang berkualifikasi.
Konfigurasi MCCB biasanya dirancang berdasarkan fungsi proteksi pemutus sirkuit konvensional, namun fungsi proteksi pastinya bergantung pada model spesifik dan konfigurasi unit trip. Selalu verifikasi dokumentasi teknis pabrikan.
IEC 60947-2 adalah standar penting untuk pemutus sirkuit tegangan rendah dan mencakup persyaratan yang relevan untuk pemutus sirkuit yang mencakup perlindungan arus sisa. Standar regional dan persyaratan spesifik proyek juga mungkin berlaku.
Ya, model yang sesuai dapat digunakan dalam distribusi industri dan aplikasi peralatan bila peringkat kelistrikan, karakteristik perlindungan, dan spesifikasi lingkungannya sesuai dengan pemasangan.
Menyediakan arus, tegangan, kutub, kapasitas putus, pengaturan arus bocor, persyaratan waktu tunda, kondisi pemasangan, kuantitas dan sertifikasi target yang diperlukan. Hal ini memberikan informasi yang cukup kepada produsen untuk merekomendasikan konfigurasi yang sesuai.
12. Kesimpulan
MCCB dengan proteksi kebocoran menangani dua bidang proteksi listrik yang penting: proteksi arus lebih konvensional dan deteksi arus sisa. Dengan menghadirkan fungsi-fungsi ini ke dalam solusi yang terkoordinasi, hal ini dapat membantu menyederhanakan desain distribusi daya yang mengutamakan keselamatan listrik, ruang panel, dan koordinasi sistem.
Langkah terpenting adalah melihat lebih dari sekadar nama produk. Nilai arus, tegangan operasi, kapasitas pemutusan, konfigurasi tiang, sensitivitas kebocoran, waktu tunda, kondisi pemasangan dan standar yang berlaku semuanya mempengaruhi apakah MCCB tertentu sesuai untuk suatu proyek.
Bagi pembeli yang mengevaluasi MCCB anti bocor untuk bangunan komersial, fasilitas industri, panel distribusi, atau aplikasi OEM, bekerja langsung berdasarkan kebutuhan kelistrikan sebenarnya adalah cara paling andal untuk mengidentifikasi konfigurasi yang sesuai.
