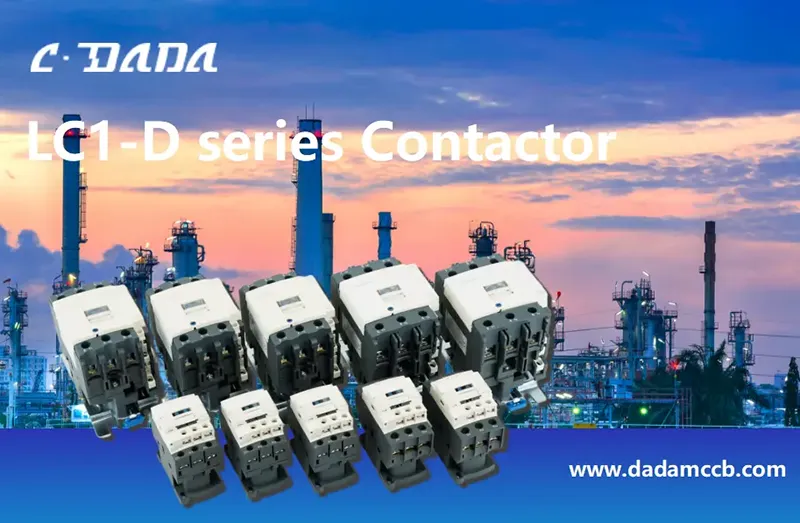

D Kontaktor

Model:LC1-D Series

Shanghai DADA Electric adalah produsen yang dapat diandalkan dan kami memiliki merek kami sendiri, CDADA. Kontaktor D kami (Seri LC1-D) bersertifikat IEC 60947-4-1, 3P/4P, hingga 620A, dengan rating AC-3/AC-4. Opsi tegangan koil lebar. Kami merekomendasikan produk ini untuk kontrol motor & otomasi industri, hubungi kami untuk penawaran.

mengirimkan permintaan

Deskripsi Produk

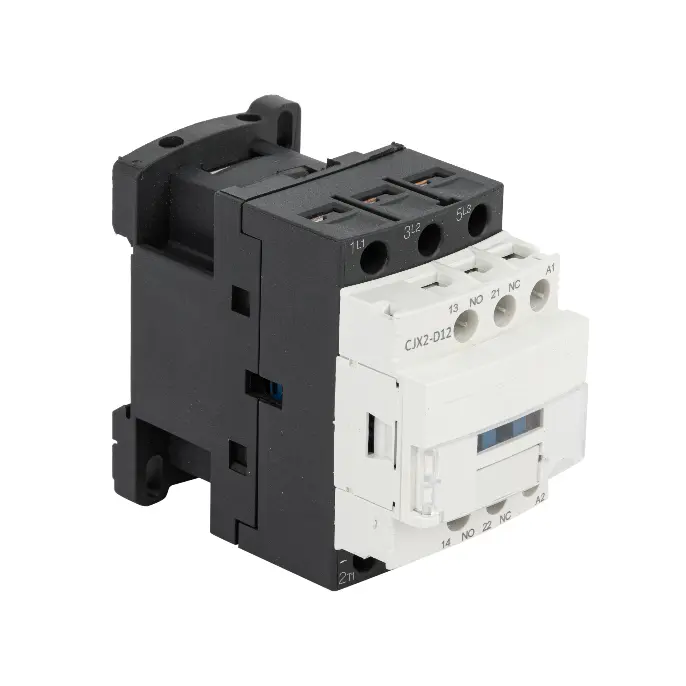

Insinyur kontrol motor dan peralihan daya yang andal dengan Kontaktor Seri D CDADA LC1-D, kontaktor AC berkinerja tinggi yang dirancang oleh Shanghai DADA Electric CO.,LTD untuk memenuhi standar IEC/EN 60947-4-1. Dibangun untuk aplikasi industri, komersial, dan infrastruktur, seri LC1-D mendukung konfigurasi 3 kutub atau 4 kutub dengan arus terukur dari 9A hingga 95A (hingga 620A dalam varian tugas berat) dan mengendalikan motor sangkar tupai 3 fase hingga 45kW (pada 380–415V, tugas AC-3).

Dilengkapi dengan kontak bantu standar 1NO+1NC, ini terintegrasi secara mulus dengan relai beban berlebih termal untuk perlindungan motor penuh. Dengan opsi koil AC atau DC (24V–600V), kategori pemanfaatan AC-3 dan AC-4, dan desain kokoh dengan rating insulasi 690V, Kontaktor CDADA D memberikan kinerja yang dapat diandalkan dalam siklus start-stop yang sering, sistem konveyor, pompa, kompresor, dan unit HVAC—bahkan di lingkungan yang menuntut hingga suhu lingkungan hingga 40°C dan ketinggian 2000m.

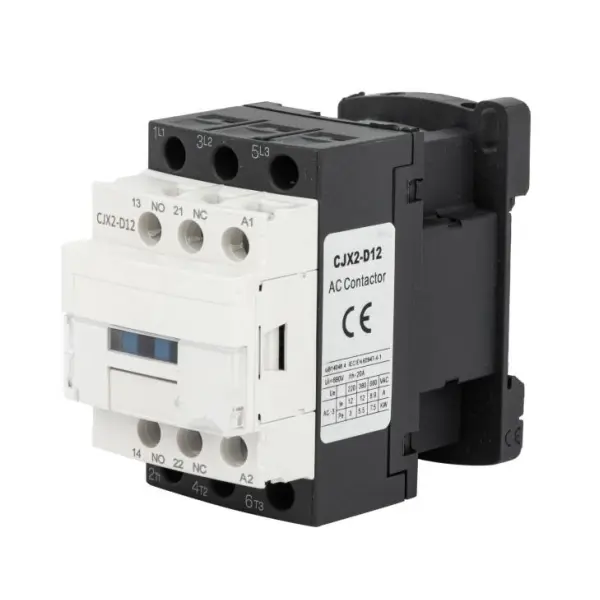

D Contactor

Spesifikasi Utama

Seri : D Kontaktor

Merk : CDADA | Pabrikan: Shanghai DADA Electric CO.,LTD

Standar: IEC/EN 60947-4-1

Sertifikasi: CE

Polandia: 3P atau 4P (dapat dipilih)

Arus Operasional Terukur (AC-3): 9A – 95A (hingga 620A dalam jangkauan yang diperluas)

Kontrol Daya Motor (AC-3):

380/415V: 4kW – 45kW

660/690V: hingga 45kW

Kategori Pemanfaatan: AC-3 (motor sangkar tupai), AC-4 (plugging & inch)

Tegangan Isolasi Terukur: 690V AC

Suhu Sekitar: –5°C hingga +40°C

Ketinggian: ≤ 2000m

Pemasangan: Bidang vertikal ±5°, Kategori Pemasangan III

Kontak Tambahan: 1NO + 1NC (standar pada semua model)

Opsi Kumparan:

Kumparan AC: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

Kumparan DC: 24V, 36V, 48V, 110V, 220V

Lembar Data Teknis

Barang		Model	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Tiang			3/4	3/4	3/4	3/4	3/4
Kontak Tambahan			1TIDAK+1NC	1TIDAK+1NC	1TIDAK+1NC	1TIDAK+1NC	1TIDAK+1NC
Nilai arus pemanasan konvensional (A) AC-1			20	20	30	40	50
Dinilai operasional saat ini (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Nilai tegangan isolasi (V AC)			690	690	690	690	690
Kekuatan dikendalikan 3 fase motor sangkar (AC-3)	kW	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
kumparan AC (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
kumparan DC (V)			24,36,48,110,220

Barang		Model	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Tiang			3/4	3/4	3/4	3/4	3/4
Sirkuit Bantu Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1TIDAK+1NC	1TIDAK+1NC	1TIDAK+1NC	1TIDAK+1NC	1TIDAK+1NC
Nilai arus pemanasan konvensional (A) AC-1			60	80	80	110	110
Dinilai operasional saat ini (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Nilai tegangan isolasi (V AC)			690	690	690	690	690
Kekuatan dikendalikan 3 fase motor sangkar (AC-3)	KW	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
kumparan AC (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
kumparan DC (V)			24,36,48,110,220

Barang			Model		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Tiang					3		3		3		3/4		3/4
Nilai arus pemanasan konvensional (A) AC-1					200		200		200		275		280
Dinilai operasional saat ini (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Nilai tegangan isolasi (V AC)					690		690		690		690		690
Kekuatan dikendalikan 3 fase motor sangkar (AC-3)	kW		380/415V AC 660/690V AC		55		75		75		90		110
					80		100		100		110		140
kumparan AC (V)					110,127,220,240,380,415,440,480,500,600
Barang				Model		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Tiang						3/4		3/4		3/4		3/4
Nilai arus pemanasan konvensional (A) AC-1						360		430		580		850
Dinilai operasional saat ini (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Nilai tegangan isolasi (V AC)						690		690		690		690
Kekuatan dikendalikan 3 fase motor sangkar (AC-3)		kW		380/415V AC 660/690V AC		160		200		250		335
						220		280		330		450
kumparan AC (V)						110, 127,220,240,380,415,440,480,500,600

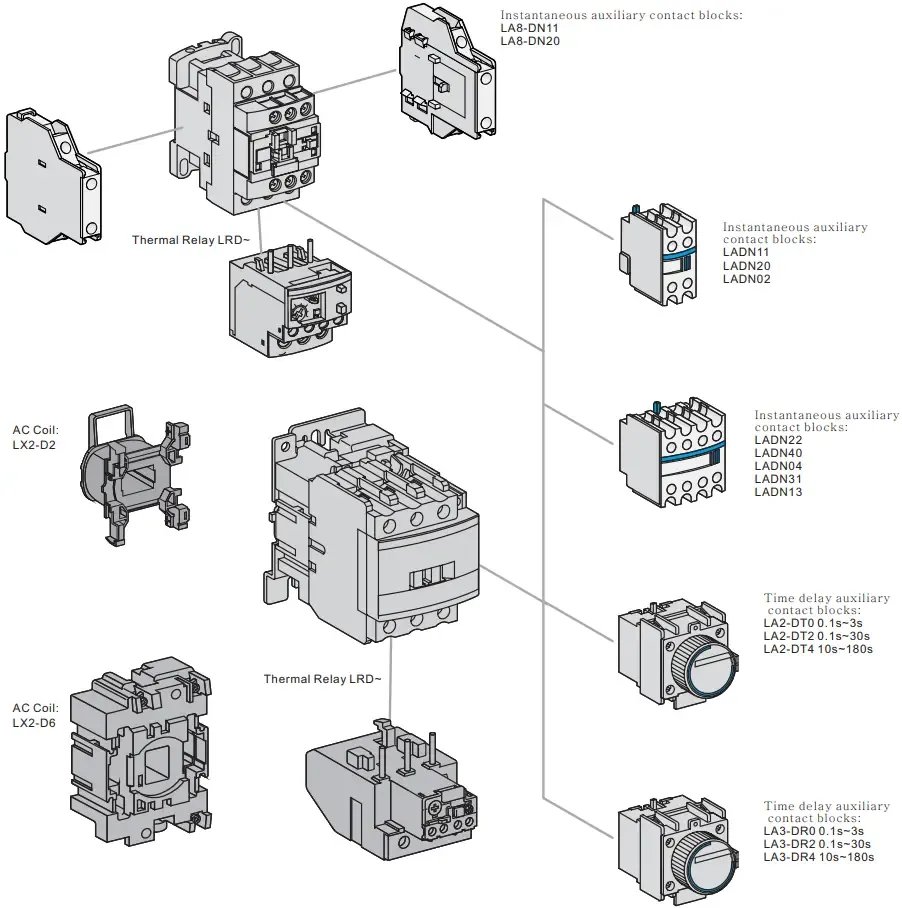

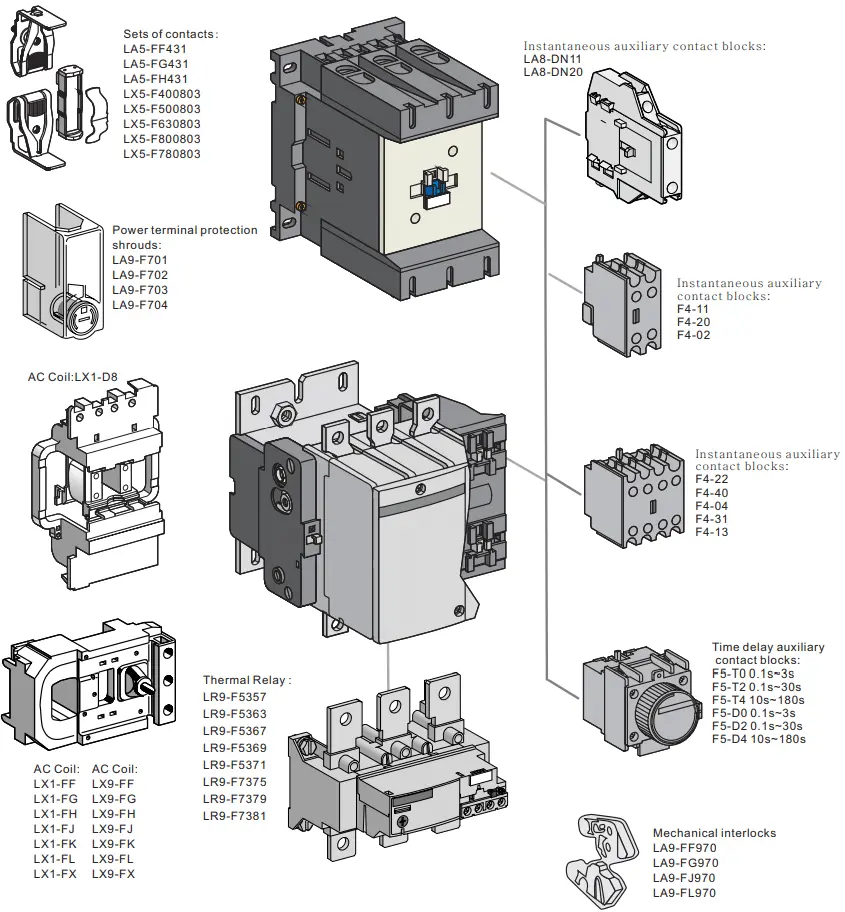

Aksesoris

D Contactor

Mengapa Memilih Kontaktor CDADA D?

★ Kepatuhan IEC Sejati

Dirancang dan diuji sesuai IEC/EN 60947-4-1—memastikan penerimaan dan interoperabilitas global.

★ Solusi Kendali Motorik Penuh

Pasangkan dengan relai beban berlebih termal CDADA untuk rakitan starter motor lengkap—beban berlebih + hubung singkat + isolasi.

★ Fleksibilitas Tegangan Lebar

Pilih dari 13 voltase koil AC dan 5 DC—ideal untuk proyek global atau panel voltase campuran.

★ Kuat untuk Tugas Berat

Mendukung tugas AC-4 (sering membalikkan/memasukkan)—sempurna untuk derek, elevator, dan konveyor.

★ Integrasi Plug-and-Play

Kontak bantu standar 1NO+1NC memungkinkan saling mengunci, memberi sinyal, atau umpan balik PLC dengan mudah.

★ Keandalan Tingkat Industri

Diuji untuk ketahanan listrik yang tinggi, resistansi kontak yang rendah, dan penekanan busur listrik yang stabil—meminimalkan waktu henti.

★ Keunggulan utama kami adalah: 1) Sertifikasi internasional yang lengkap, 2) Kemampuan OEM/ODM yang kuat, 3) Rasio biaya-kinerja tinggi, 4) Kapasitas produksi skala besar yang dapat diandalkan, 5) Pengalaman ekspor yang luas.

D Contactor

★ Produk kami berhasil diekspor ke Asia Tenggara, Timur Tengah, Amerika Selatan, Afrika, Eropa, dan negara-negara CIS, dengan fokus kuat pada pasar Belt and Road.

D Contactor

Aplikasi Khas

D Contactor Starter Motor: Pompa, kipas angin, kompresor, mixer

D Contactor Sistem HVAC: Kontrol pendingin & blower

D Contactor Otomasi Industri: Jalur konveyor, mesin pengemas

D Contactor Manajemen Gedung: Kontrol lift, bank penerangan

D Contactor Energi & Air: Pengolahan air limbah, sistem irigasi

Pertanyaan yang Sering Diajukan

Q1: Apa yang dimaksud dengan “Kontaktor D”?

A1: “D” mengacu pada sebutan seri (LC1-D) yang digunakan secara global untuk platform kontaktor AC standar dan modular ini. Ini bukan klasifikasi teknis—tetapi dikenal luas dalam pembuatan panel karena kompatibilitasnya dengan aksesori seperti relai beban berlebih dan interlock mekanis.

Q2: Apa perbedaan antara tugas AC-3 dan AC-4?

A2:

● AC-3: Start/stop normal pada motor sangkar tupai (misalnya pompa, kipas angin). Stres yang lebih rendah.

● AC-4: Sering melakukan plugging, inching, atau reverse (misalnya crane, hoist). Tegangan listrik yang lebih tinggi → memerlukan kontak yang lebih kuat. → CDADA LC1-D mempunyai rating untuk keduanya, menjadikannya serbaguna.

Q3: Dapatkah saya menggunakan kontaktor ini tanpa relai beban berlebih?

A3: Tidak disarankan untuk beban motor. Kontaktor hanya mengalihkan daya—tidak melindungi terhadap kelebihan beban. Selalu pasangkan dengan relai beban berlebih termal atau elektronik untuk keselamatan motor.

Q4: Apakah versi 4 kutub tersedia?

A4: Ya! Semua model LC1-D mendukung konfigurasi 3P atau 4P—ideal untuk aplikasi peralihan netral atau sistem 4 kabel.

Q5: Mengapa memilih CDADA dibandingkan kontaktor seri D lainnya?

A5: CDADA menawarkan:

● Kepatuhan asli terhadap laporan pengujian IEC 60947-4-1

● Rentang tegangan koil yang lebih luas (termasuk 415V, 480V, 600V untuk ekspor)

● Kualitas yang konsisten dengan kontak paduan perak dan peluncuran busur

● Harga ramah OEM dan penyelesaian sampel yang cepat

● Sertifikasi global (CE) dan dokumentasi bahasa Inggris
