Panduan Praktis Pemutus Arus Residu dengan Proteksi Arus Lebih

Apa itu RCBO?

SebuahRCBO— pemutus sirkuit arus sisa dengan proteksi arus berlebih — adalah perangkat pelindung tegangan rendah yang menggabungkan perlindungan kelebihan beban, perlindungan hubung singkat, dan deteksi arus sisa (kebocoran) dalam satu unit cetakan. Di dalam wadah kompak, mekanisme trip termal-magnetik menangani kelebihan beban dan arus pendek, sementara transformator arus urutan-nol terus-menerus membandingkan arus yang mengalir dalam konduktor aktif dan netral. Bila perbedaannya melebihi arus sisa terukur (IΔn), perangkat akan trip dalam hitungan milidetik, memutus pasokan sebelum arus bocor dapat membahayakan orang atau menyebabkan kebakaran.

Kapan memilih RCBO: sub-sirkuit terakhir yang memerlukan perlindungan arus berlebih dan perlindungan kebocoran pribadi — stopkontak luar ruangan, sirkuit peralatan, garasi, ruang bawah tanah, kamar mandi, dan lokasi lembab atau mudah diakses lainnya.

DABL-63 termasuk dalam kelas RCBO: satu perangkat, tiga perlindungan — pilihan paling hemat ruang dan biaya untuk sirkuit akhir rumah tangga satu fase.

Bagaimana cara memilih RCBO yang tepat?

1. Arus terukur (Masuk): sesuaikan dengan beban kontinu rangkaian, dengan ruang utama untuk arus masuk peralatan (misalnya, 40A mencakup rangkaian peralatan rumah tangga standar).

2. Kapasitas pemutusan (Icn): harus lebih tinggi dari arus hubung singkat prospektif pada titik pemasangan; 6kA mencakup tingkat kesalahan perumahan dan komersial ringan.

3. Tiang: 1P+N untuk sirkuit akhir satu fasa dengan pemasangan rel DIN kompak.

4. Karakteristik tersandung: Kurva C (5–10× In) untuk beban rumah tangga dan peralatan umum; Kurva B untuk elektronik sensitif; Kurva D untuk start motor.

5. Standar dan sertifikasi: Kepatuhan IEC/EN 61009-1 dan penandaan CE adalah dasar untuk proyek internasional.

6. Aplikasi: stopkontak luar ruangan, sirkuit peralatan, dan penerangan garasi/ruang bawah tanah mungkin memerlukan sensitivitas yang lebih tinggi daripada sirkuit dalam ruangan pada umumnya.

Seperti apa RCBO yang ditentukan dengan baik

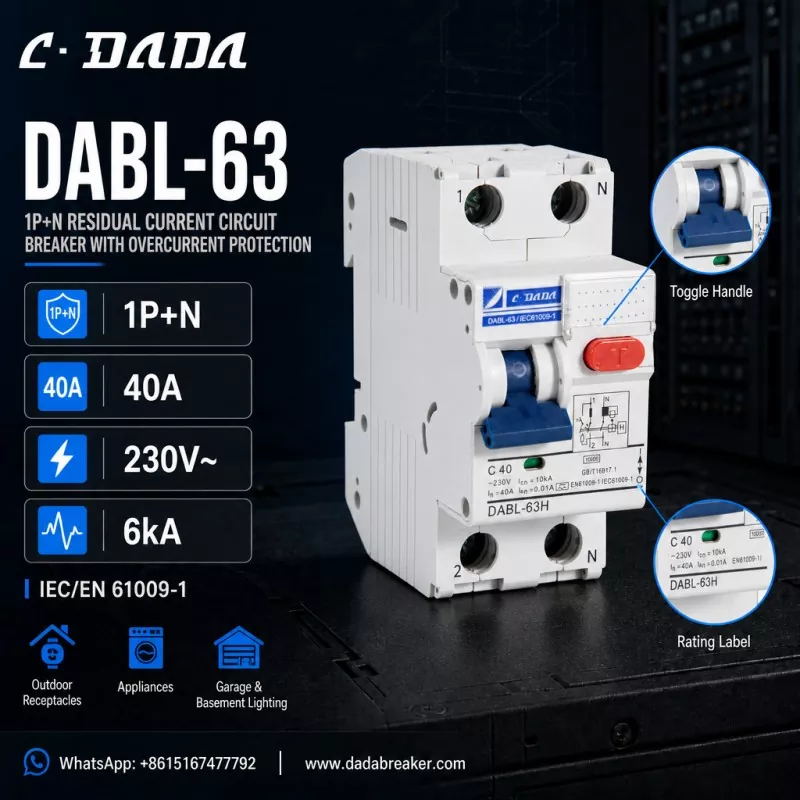

Untuk mewujudkannya, pertimbangkan DABL-63 dariC·DADA Listrik, pemutus arus sisa 1P+N dengan perlindungan arus berlebih yang menggambarkan apa yang harus dicari dalam perangkat kelas ini: konfigurasi 1P+N

● Sakelar kutub aktif dan diikuti netral, kompak untuk papan distribusi rel DIN standar dengan arus pengenal 40A (Masuk)

● Dengan tripping kurva C (C40) tegangan pengenal 230V~

● Kapasitas pemutusan 6kA (Icn)

● IΔn = 0,01A (10mA) perlindungan arus sisa sensitivitas tinggi

● Kepatuhan terhadap IEC/EN 61009-1

● Tombol uji T merah untuk pemeriksaan fungsi berkala, terminal bertanda 1/2/N, label peringkat dan diagram sirkuit tercetak pada wadahnya

● Dibangun untuk wadah luar ruangan, peralatan rumah tangga, penerangan garasi dan ruang bawah tanah

Logika di balik spesifikasi ini

Rangka 40A, 1P+N dengan perlindungan kebocoran sensitivitas tinggi 10mA mencakup sebagian besar sirkuit akhir perumahan: 40A cocok dengan beban peralatan umum dan sirkuit soket, 1P+N menjaga perangkat tetap kompak untuk papan distribusi yang padat, dan sensitivitas 10mA memberikan lapisan perlindungan pribadi tambahan tepat di mana panduan IEC menuntutnya — di luar ruangan, di area lembab, dan di sekitar anak-anak.

Pertanyaan Umum

T: Apa itu RCBO?

J: RCBO — pemutus sirkuit arus sisa dengan proteksi arus berlebih — adalah perangkat pelindung tegangan rendah tabel reset yang menggabungkan perlindungan kelebihan beban, perlindungan hubung singkat, dan perlindungan arus sisa (kebocoran) dalam satu unit, biasanya hingga 63A untuk sirkuit akhir.

Q: Apa perbedaan RCBO dan MCB?

J: MCB hanya memberikan perlindungan beban berlebih dan arus pendek. RCBO menambahkan deteksi arus sisa (kebocoran) di bagian atas, memutus sirkuit ketika arus bocor melebihi IΔn — melindungi manusia dan mencegah kebakaran listrik.

T: Apa yang dimaksud dengan IΔn = 10mA?

A: IΔn adalah arus operasi sisa terukur. 10mA adalah tingkat sensitivitas tinggi: perangkat akan trip ketika arus bocor mencapai 10mA, memberikan perlindungan pribadi yang lebih cepat dibandingkan tingkat tujuan umum 30mA.

T: Apa itu DABL-63 RCBO?

J: DABL-63 adalah pemutus arus sisa 1P+N dengan perlindungan arus berlebih dari C·DADA Electric — 40A, kurva C, 230V~, kapasitas pemutusan 6kA dan perlindungan kebocoran sensitivitas tinggi 10mA, sesuai dengan IEC/EN 61009-1, untuk stopkontak luar ruangan, peralatan rumah tangga, dan penerangan garasi/ruang bawah tanah.
