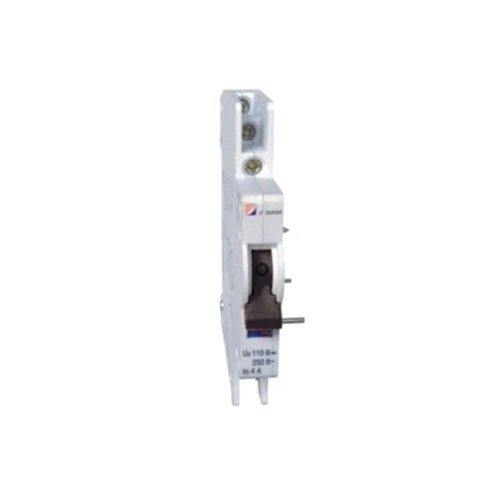

Alarm MCB dan Kontak Tambahan

CDADA adalah produsen dan pemasok dengan pengalaman lebih dari 40 tahun, kami telah melihat terlalu banyak proyek di mana operator panel melewatkan pemutus arus—hingga semuanya terlambat. Itu sebabnya kami merancang CDADA MCB Alarm dan Auxiliary Contact (DAB7-FL): solusi cerdas dan hemat ruang yang memberi Anda dua sinyal penting dalam satu modul—posisi pemutus (ON/OFF) dan alasan trip (kelebihan beban/korsleting).

Saran Kami: Jika sistem kontrol Anda perlu membedakan antara mati manual dan trip rusak, ini adalah aksesori yang harus Anda tentukan. Kontak tambahan standar saja tidak dapat membedakannya—tetapi kontak kami dapat membedakannya.

Desain Fungsi Ganda: Satu Modul, Dua Sinyal

Alarm & Kontak Tambahan MCB CDADA memiliki dua kontak transfer independen dengan pemilih mekanis yang cerdas:

★ Indikator kuning di “A”: Kedua kontak bertindak sebagai kontak bantu → menandakan status ON/OFF MCB

★ Indikator kuning pada “AL”:

★ Kontak kiri = Tambahan (status ON/OFF)

★ Kontak kanan = Alarm (hanya aktif jika MCB trip karena kesalahan)

★ Ini berarti Anda dapat mengirim:

★ Lampu hijau untuk menunjukkan “power on”

★ Lampu merah atau input PLC untuk memicu “alarm kesalahan”

★ Semua dari satu modul tambahan pada MCB DAB7-63 Anda.

Spesifikasi Teknis

Penting: Aksesori ini tidak dapat digunakan sendiri—aksesori ini harus dipasang langsung ke MCB DAB7-63.

Panduan Instalasi (Dari Teknisi Lapangan Kami)

★ Ikuti langkah-langkah berikut untuk pengoperasian yang aman dan andal:

★ Matikan sirkuit sebelum pemasangan.

★ Geser modul DAB7-FL ke sisi kiri MCB DAB7-63 hingga berbunyi klik.

★ Amankan dengan selotip dua sisi yang disertakan (untuk ketahanan terhadap getaran).

★ Hubungkan kabel ke 4 terminal (2 per grup kontak):

★ Gunakan pasangan kiri untuk tambahan (status)

★ Gunakan pasangan yang tepat untuk alarm (deteksi perjalanan)

★ Atur pemilih kuning ke “AL” jika Anda memerlukan fungsi alarm kesalahan.

★ Pengujian: MCB trip secara manual—hanya kontak alarm yang akan berubah status saat terjadi gangguan.

★ Tip Pro: Labeli kabel Anda dengan jelas! Banyak teknisi yang bingung antara sinyal tambahan dan sinyal alarm selama commissioning.

Kapan Anda Harus Menggunakan Ini Daripada Kontak Tambahan Standar?

Aplikasi Khas:

★ Pemantauan PDU pusat data

★ Kotak penggabung surya

★ Panel kontrol industri

★ Sistem manajemen gedung (BMS)

★ Sirkuit pengaman elevator atau HVAC

Pertanyaan yang Sering Diajukan

Q1: Dapatkah saya menggunakannya pada MCB non-CDADA?

A1: Tidak. DAB7-FL dirancang secara mekanis dan dimensional hanya untuk pemutus CDADA DAB7-63. Ini tidak cocok untuk MCB Schneider, ABB, atau Siemens.

Q2: Bagaimana cara kerja kontak alarm?

A2: Di dalam MCB, mekanisme kait trip bergerak berbeda selama gangguan termal/magnetik vs. pematian manual. DAB7-FL mendeteksi perbedaan mekanis ini dan mengaktifkan kontak alarm hanya jika terjadi kesalahan nyata.

Q3: Apakah saya perlu menghubungkan kedua kontak?

A3: Belum tentu. Anda dapat menggunakan alat bantu saja, alarm saja, atau keduanya—bergantung pada logika kontrol Anda. Modul ini memberi Anda fleksibilitas.

Q4: Apakah cocok untuk aplikasi surya DC?

A4: Ya! Dengan peringkat DC-12 110V/0,5A, ini ideal untuk pemantauan rangkaian surya di mana Anda perlu mendeteksi kesalahan susunan PV dari jarak jauh.

Q5: Mengapa memilih CDADA dibandingkan merek generik?

A5: Karena kami menawarkan:

● Diskriminasi kesalahan yang sebenarnya (bukan hanya penginderaan posisi)

● Integrasi yang lancar dengan MCB DAB7—tanpa pelat adaptor

● Kopling mekanis yang telah teruji di pabrik – tidak ada pemutaran atau sinyal yang terlewat

● Indikator visual yang jelas (bendera kuning) untuk verifikasi lapangan

● Sertifikasi global (CE, CB, RoHS) untuk proyek tanpa kerumitan

Catatan Akhir dari Litbang CDADA

Dalam sistem kelistrikan modern, 'hidup/mati' saja tidak cukup—Anda memerlukan kecerdasan. Alarm MCB & Kontak Tambahan kami mengubah pemutus sederhana menjadi simpul diagnostik, membantu Anda membuat panel yang lebih cerdas dan aman. Dan karena dibuat oleh tim yang sama yang mendesain MCB, Anda mendapatkan sinergi yang sempurna—tidak perlu menebak-nebak.” — Tim Pengembangan Produk CDADA

Siap memesan? Kami menawarkan:

● Diskon besar-besaran untuk pembuat panel

● Unit MCB + DAB7-FL yang telah dirakit sebelumnya (menghemat tenaga kerja)

● Diagram pengkabelan gratis & contoh logika PLC
