Pemutus Sirkuit Kotak Cetakan Tipe Tetap

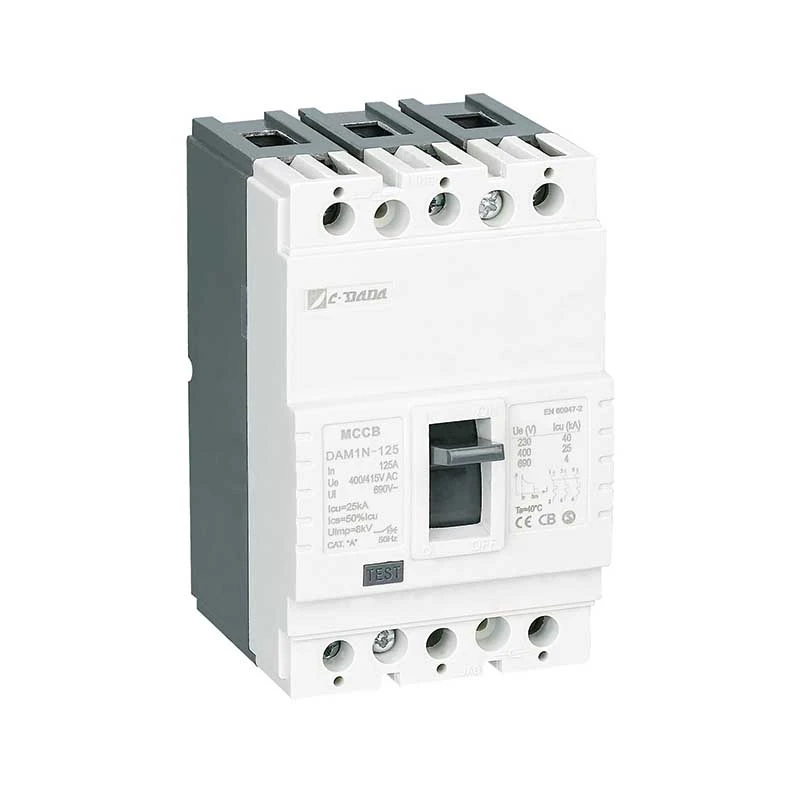

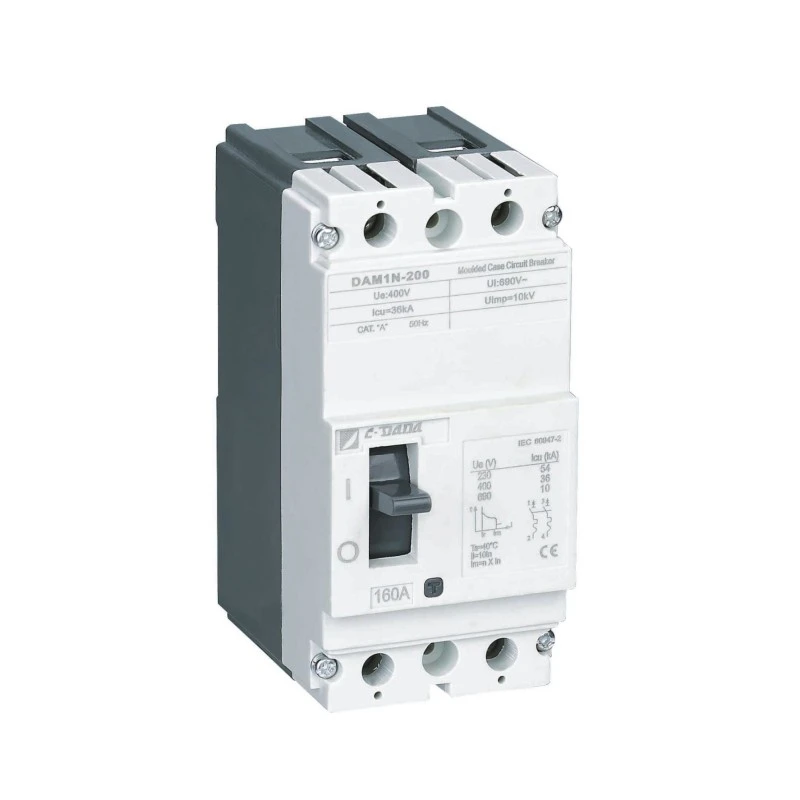

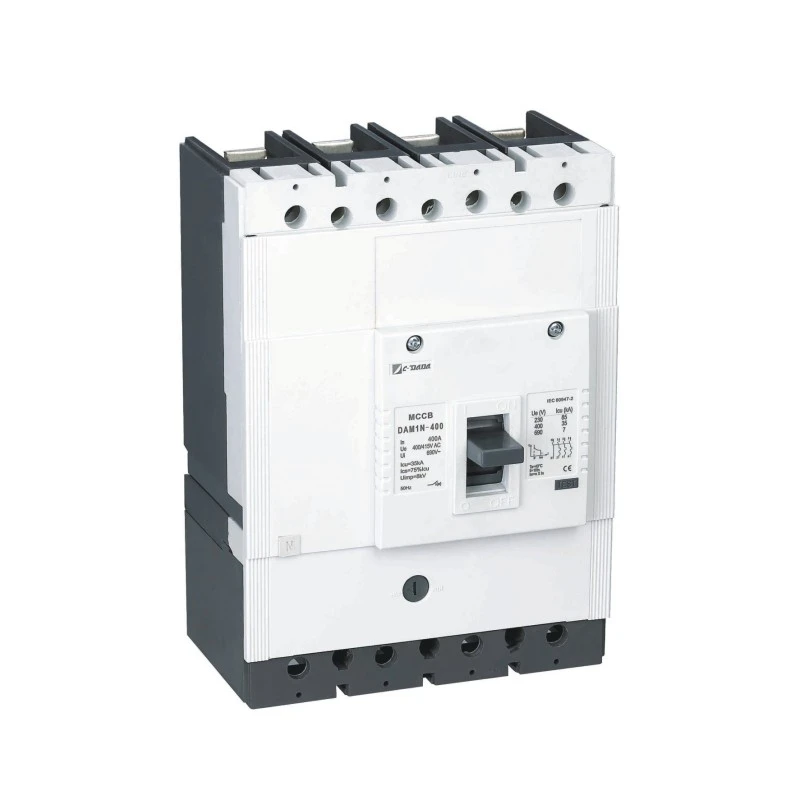

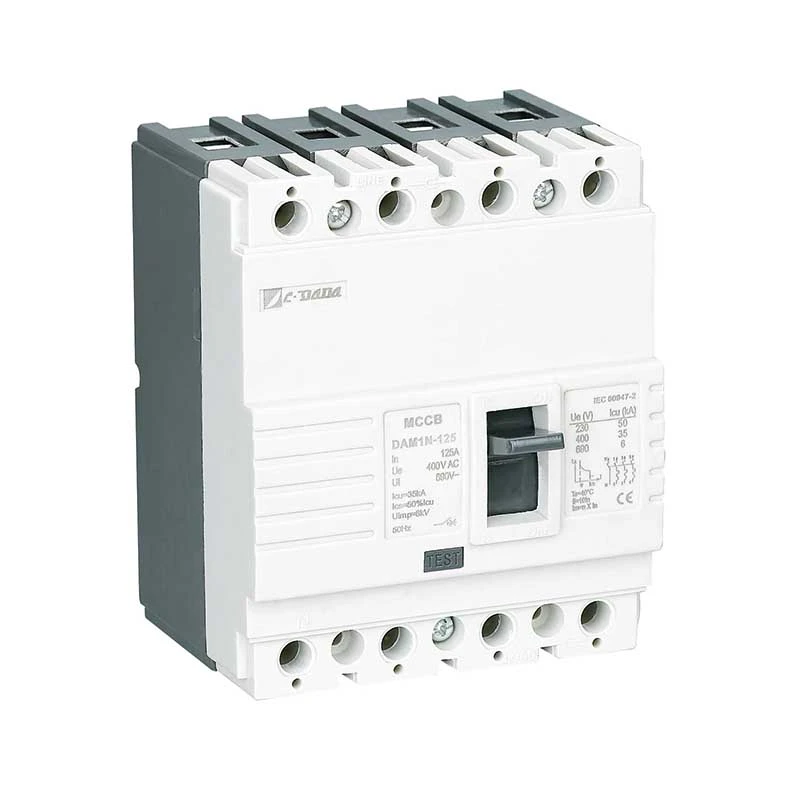

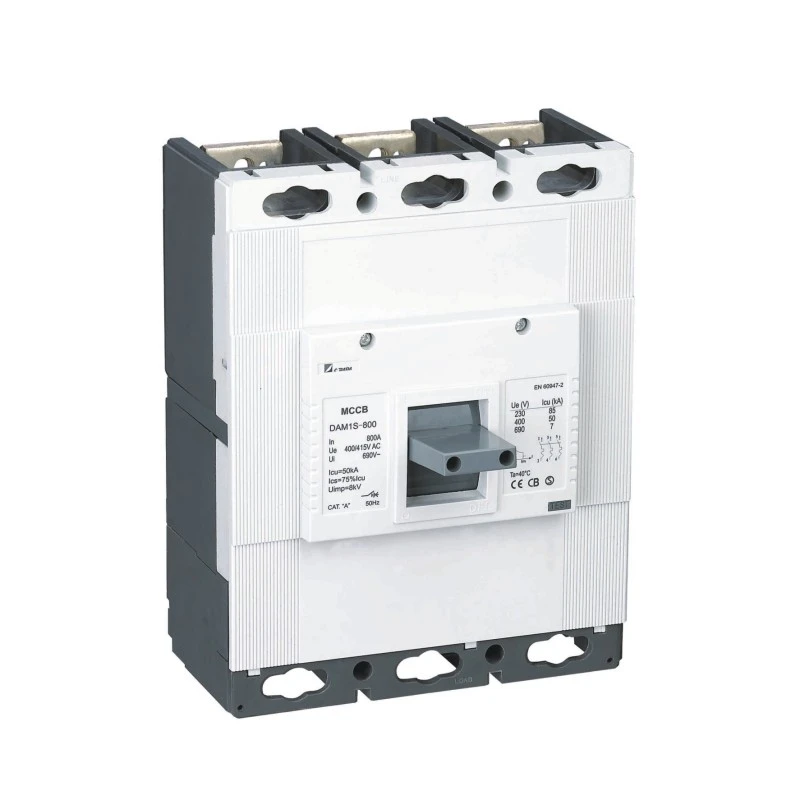

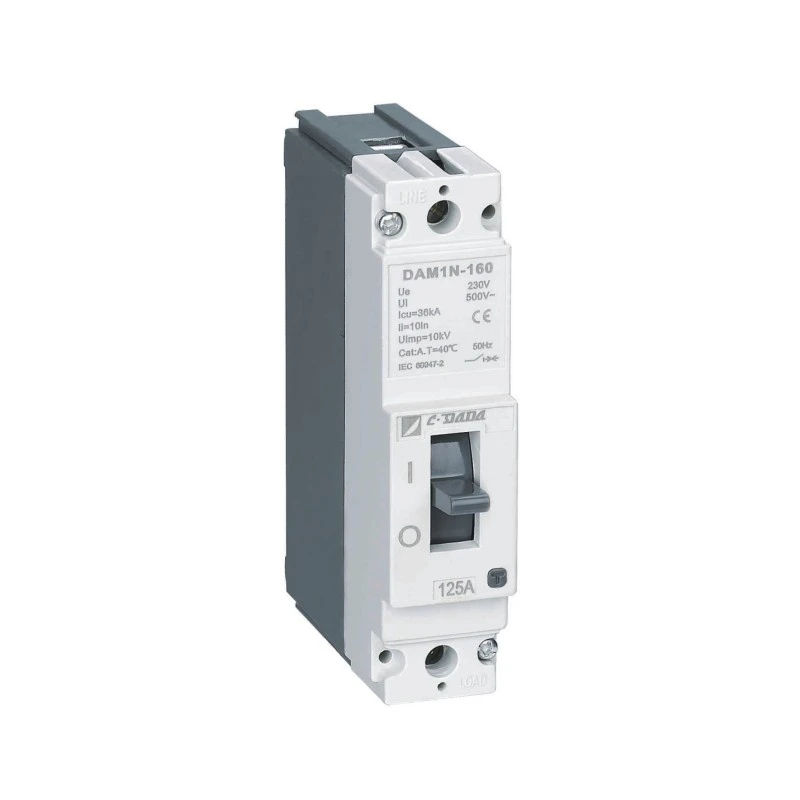

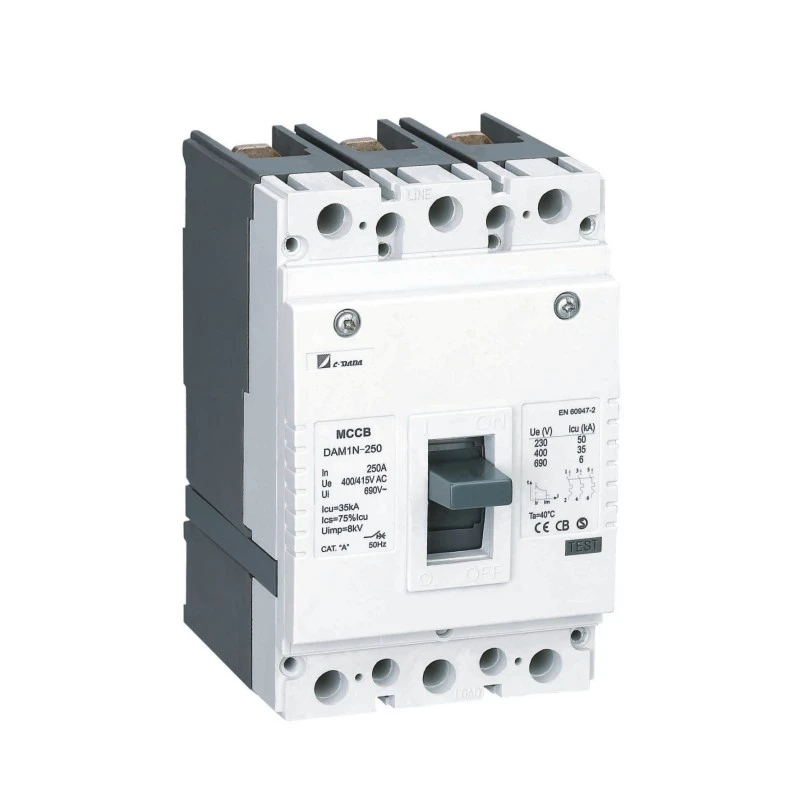

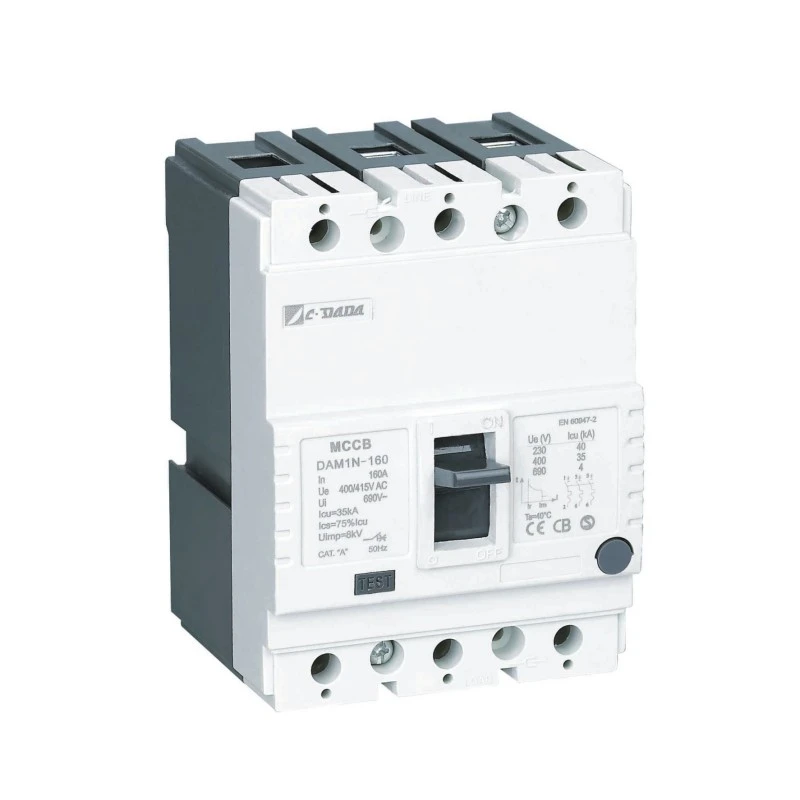

CDADA Fixed Type Moulded Case Circuit Breaker (MCCB) seri DAM1 memenuhi kebutuhan aplikasi apa pun, mulai dari pengguna kecil hingga trafo industri dan instalasi distribusi.

Seri DAM1 memiliki tujuh ukuran rangka, hingga 1600A, kapasitas putus hingga 100 kA, tegangan operasi hingga 1000 Volt, dengan mudah memenuhi berbagai kebutuhan aksesori kelistrikan dan mekanik yang komprehensif, menyediakan beragam solusi pemasangan untuk memaksimalkan kebutuhan sistem tenaga apa pun.

Dengan sertifikasi global KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 adalah pilihan terbaik untuk pabrik peralatan listrik di seluruh dunia dan OEM.

Spesifikasi Utama

Parameter kelistrikan pemutus sirkuit cetakan DAM1 MCCB

● Tes Icu:O-t-CO(O:Manuver terbuka,CO:Manuver Tutup-Terbuka,t:Durasi menunggu)

● Uji Ics:O-t-CO-t-CO(O:manuver terbuka,CO:manuver Tutup-Terbuka,t:Durasi menunggu)

★ Posisi ON/I: Ini menunjukkan bahwa kontak pemutus tertutup. Pada posisi ini, tuas pemutus berada pada posisi atas

★ Posisi TRIP: Menunjukkan bahwa pemutus arus terbuka karena adanya kegagalan (beban berlebih atau korsleting). Dalam hal ini tuas pemutus berada pada posisi tengah antara posisi ON dan OFF. Untuk membawa pemutus yang berada pada posisi trip ke posisi ON; tekan tuas pemutus ke bawah seperti yang ditunjukkan oleh tanda OFF

Pemutus harus disetel dengan bunyi klik. Setelah itu, tarik tuas seperti yang ditunjukkan oleh tanda ON untuk menutup pemutus

★ Posisi OFF/0: Ini menunjukkan bahwa kontak pemutus terbuka. Dengan cara ini, tuas pemutus berada pada posisi bawah.

Parameter fisik pemutus sirkuit cetakan DAM1-125 MCCB

Prinsip Kerja & Mekanisme Perlindungan

★ Perlindungan Termal (Kelebihan Beban)

Strip bimetalik membengkok ketika dipanaskan oleh arus berlebih yang berkelanjutan (> arus pengenal). Kecepatan pembengkokan sebanding dengan besaran arus—memastikan tripping terbalik yang meniru perilaku termal kabel, mencegah gangguan trip sekaligus melindungi peralatan.

★ Perlindungan Magnetik (Hubungan Pendek)

Selama hubungan pendek (misalnya, fase-ke-fase atau fase-ke-tanah), medan magnet arus tinggi langsung menarik pendorong solenoid, melepaskan mekanisme kait dalam hitungan milidetik—memutus arus gangguan sebelum kerusakan termal terjadi.

Keunggulan produk

★ Tubuh dan Penutup:

Resin poliester fiber-glass telah digunakan sebagai bahan bodi dan penutup sesuai dengan standar EN 60512-20-2. Bahan ini, yang dalam literatur disebut BMC (Bulk Moulding Compound), lebih disukai karena nilai listrik dan mekaniknya yang tinggi serta dapat menahan suhu 160℃ secara terus menerus. Bahan BMC tidak terbakar bila bersentuhan dengan kawat pada suhu 960℃ sesuai dengan IEC 695-2-1

Bimetal: Bimetal adalah bahan yang terdiri dari kombinasi dua pelat logam dengan koefisien ekstensi berbeda terhadap panas. Arus yang melewati pemutus memanaskan bimetal. Karena efek panas ini. bimetal membengkok ke arah pelat yang kurang memanjang. Karena panas meningkat seiring dengan meningkatnya arus yang melewati pemutus, bimetal semakin panas dan semakin bengkok. Dengan cara ini, ia mengontrol mekanisme pembukaan untuk membuka pemutus.

★ Kontak:

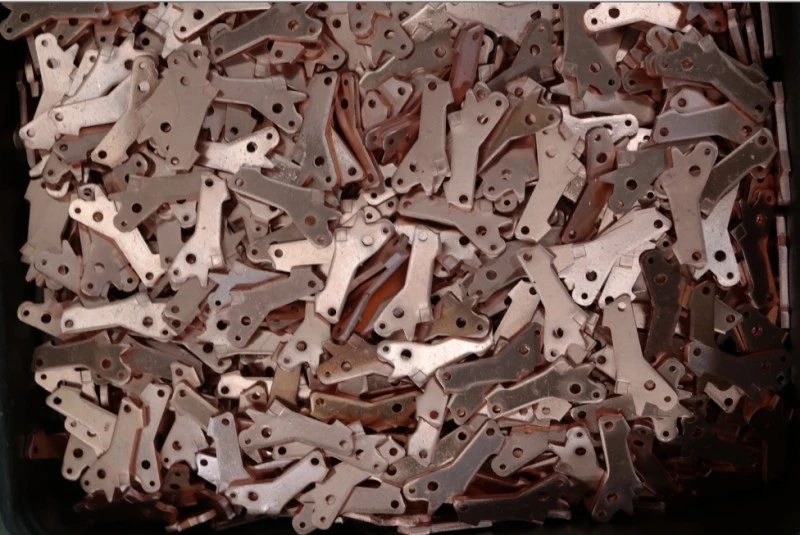

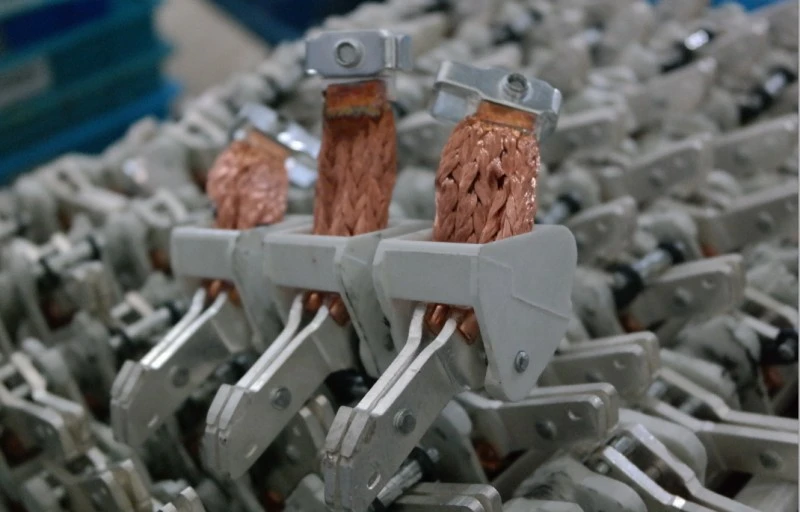

Paduan kontak ditentukan untuk pemutus dengan mempertimbangkan nilai dan konstruksi arus putus dan terbawa. Biasanya kontak paduan perak, grafit, nikel, wolfram digunakan pada pemutus. Kontak yang terbuat dari paduan perak-grafit dengan struktur lebih halus, digunakan pada kontak tetap (bawah), kontak wolfram perak, yang lebih keras, digunakan pada kontak bergerak (atas). Struktur swaged telah dipastikan dalam kontak bergerak. Dengan cara ini, kontak swaged dan hard alloy mempunyai tempat pada kontak tetap lunak dalam setiap pembukaan-penutupan.

Dengan cara ini, resistansi terendah dapat dipastikan. Kontak yang bergerak harus menyentuh kontak tetap dengan sangat baik agar resistansi kontaknya rendah. Namun, gaya tekanan kontak yang berlebihan mengakibatkan kerusakan kontak dalam waktu yang lebih singkat dari biasanya. Paduan kontak sangat penting untuk pembukaan-penutupan yang sehat.

★ Sel Pemadam Busur (Pemisah):

Pemisah digunakan untuk mematikan busur yang terbentuk selama pengoperasian pemutus yang beroperasi di bawah energi. Ketika kontak bergerak dipisahkan dari kontak tetap, arus terus mengalir antar kontak untuk beberapa saat dan ini disebut busur. Busur ini akan padam dalam waktu yang sangat singkat.

★ Kepunahan Arc:

Busur didorong ke arah pemisah karena medan magnet yang terbentuk di sekitar busur. Dengan cara ini, busur memanjang dan menjadi ramping dan putus di antara pelat pemisah (Gambar-5). Karena karakteristik material yang digunakan pada dinding samping separator, gas akan keluar akibat suhu tinggi yang disebabkan oleh busur. Gas ini mempunyai pengaruh penting terhadap kepunahan busur.

Aplikasi

CDADA DAM1 Pemutus Sirkuit Kotak Cetakan Tipe Tetap (MCCB) dipercaya di seluruh infrastruktur penting:

★ Industri: Pabrik baja, platform minyak & gas, pabrik kimia

★ Layanan Kesehatan: Dewan utama & sub-distribusi Rumah Sakit

★ Transportasi: Sinyal kereta api, sistem bagasi bandara

★ Komersial: Pencakar langit, pusat data, pusat perbelanjaan, pusat konvensi

★ Tempat Umum: Teater, stadion, gedung pemerintah

Keuntungan Instalasi & Perawatan

★ Integrasi Mudah:

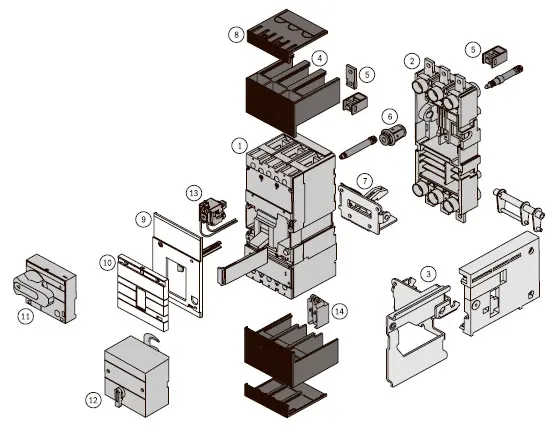

Kit standar mencakup busbar, penghalang fase, dan perangkat keras

Aksesori opsional: kontak alarm, pelepasan shunt/undervoltage, mekanisme pengoperasian listrik

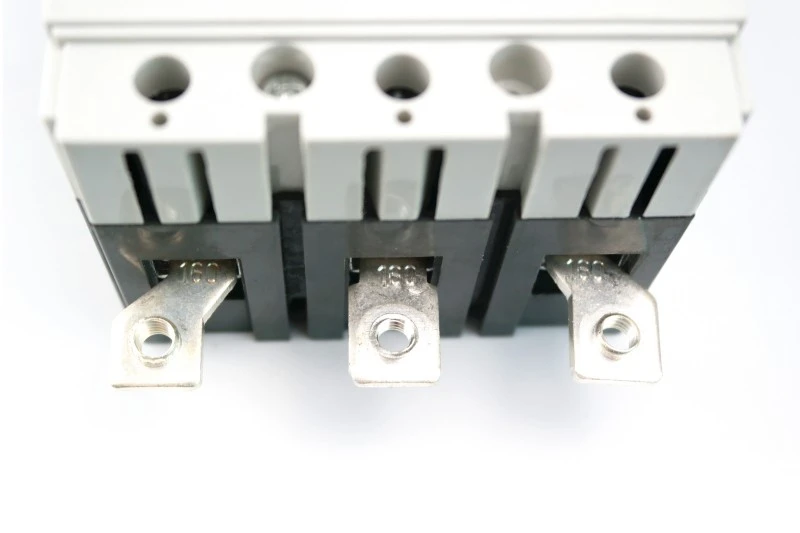

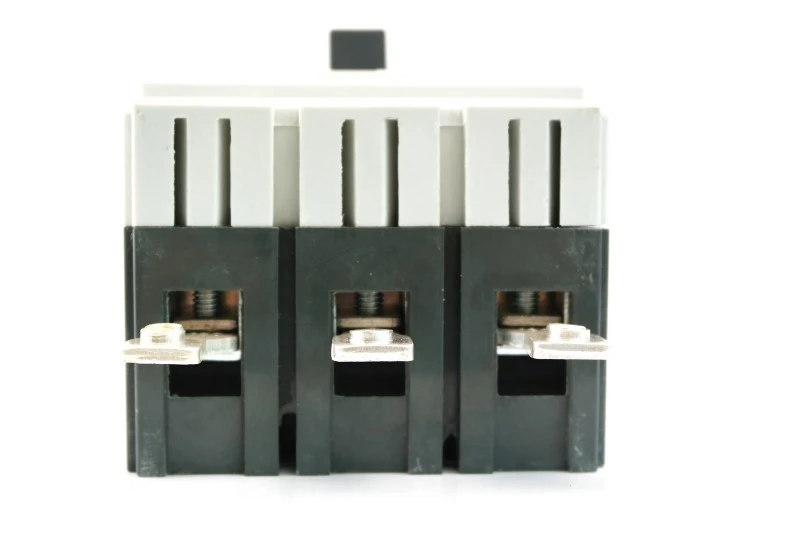

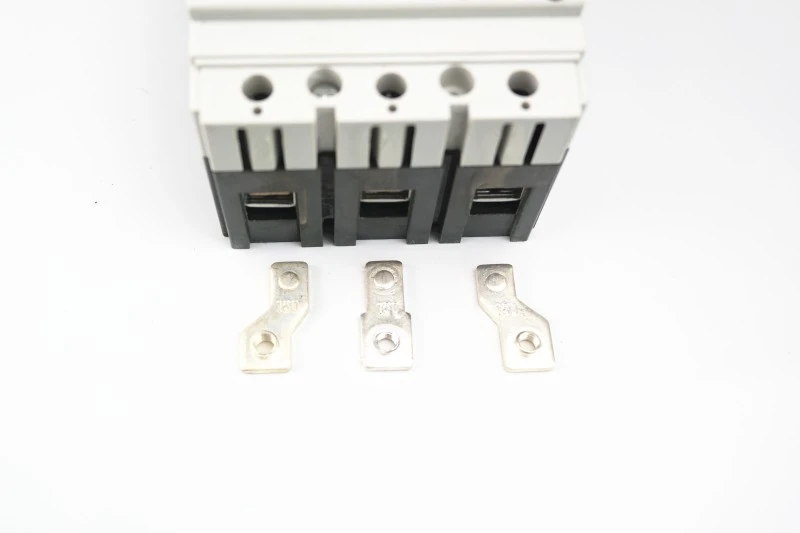

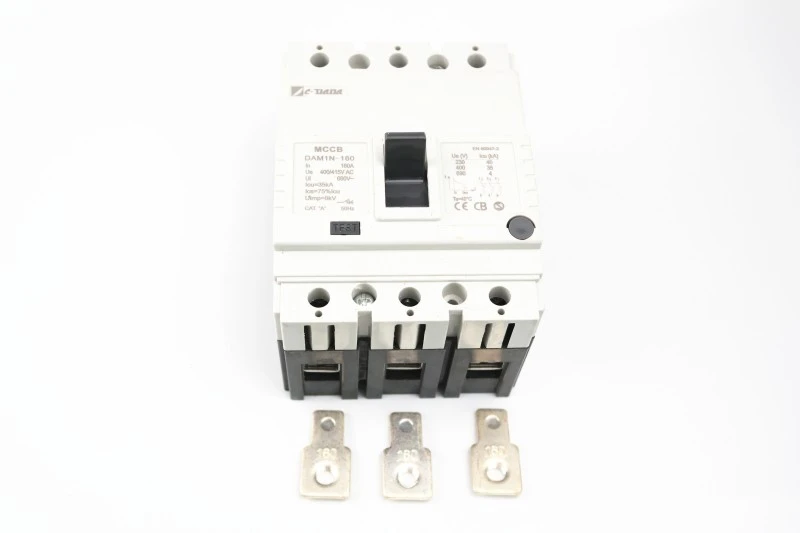

1) Hubungkan dengan busbar yang diperluas (foto 1)

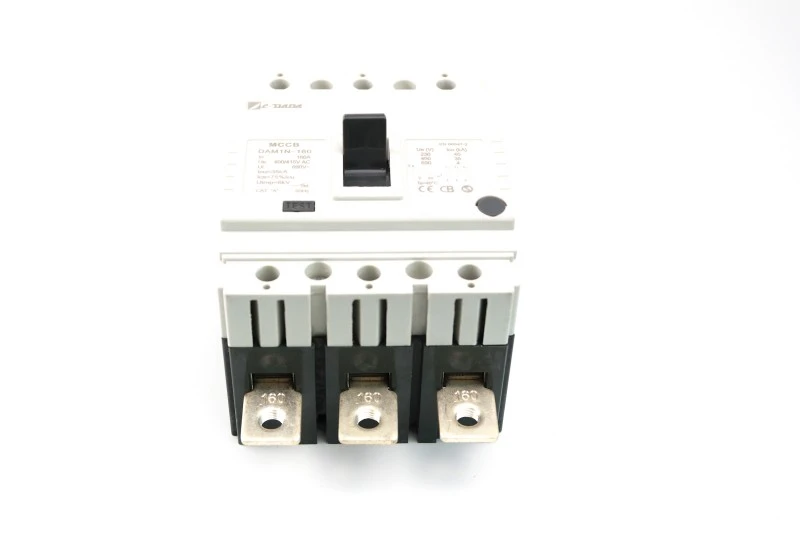

2) Terhubung melalui terminal penyebar (foto 2)

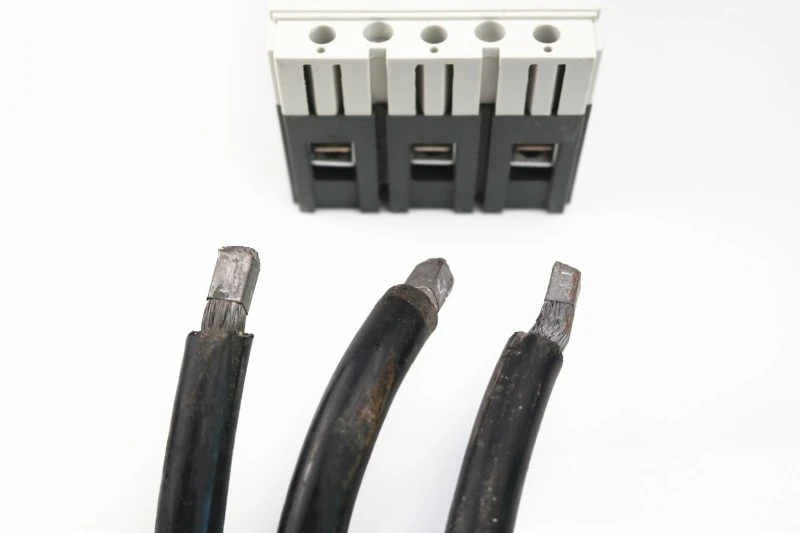

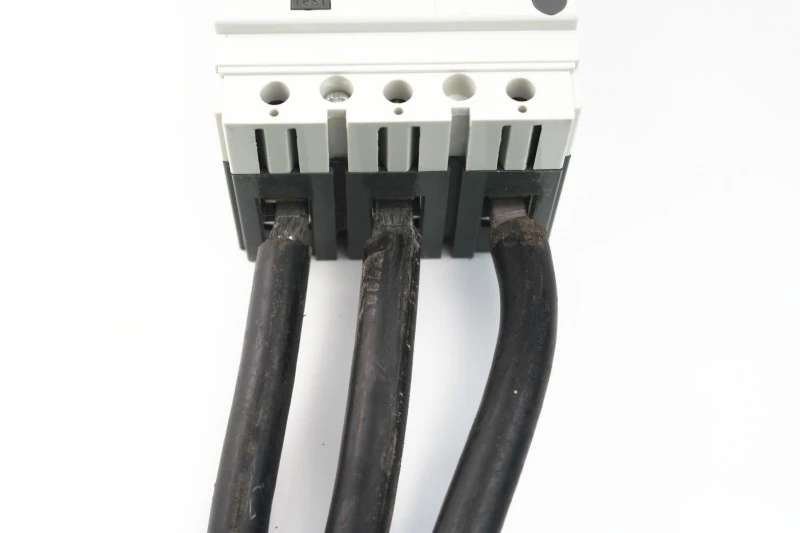

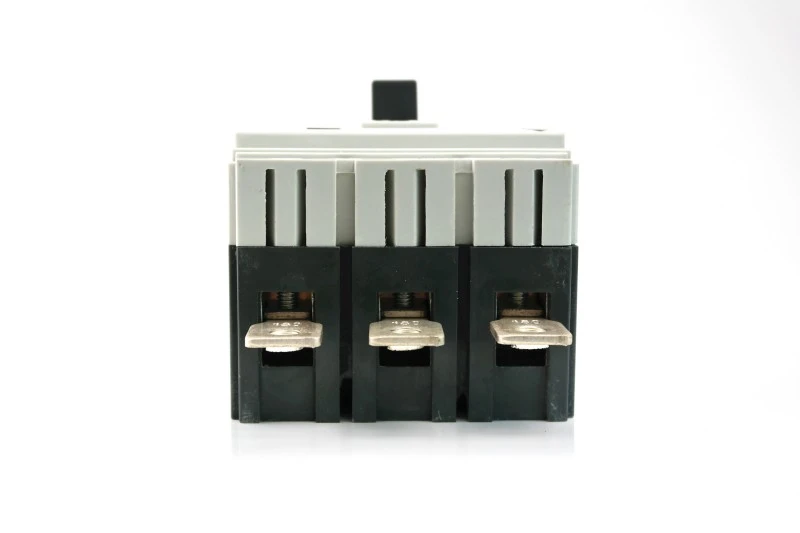

3) Hubungkan langsung kabel (foto 3) tanpa menggunakan lugs kabel.

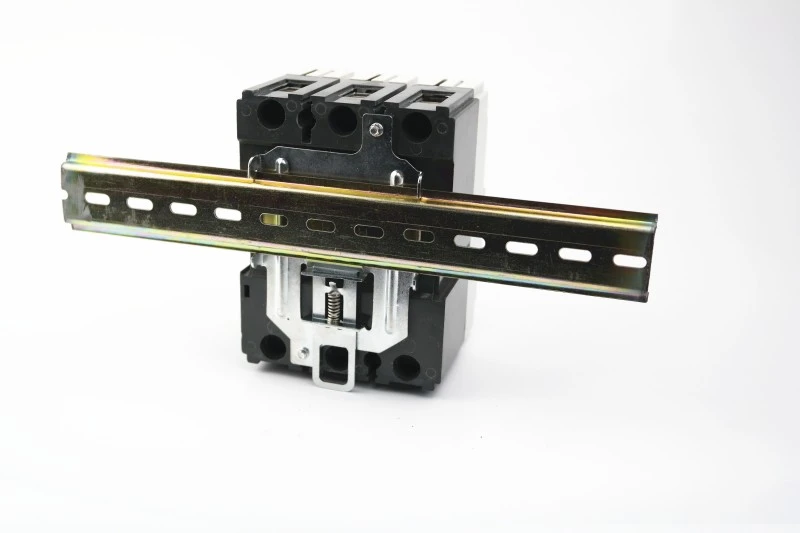

Dengan bantuan penjepit khusus, 125 dan 160 unit dapat dipasang pada rel DIN.

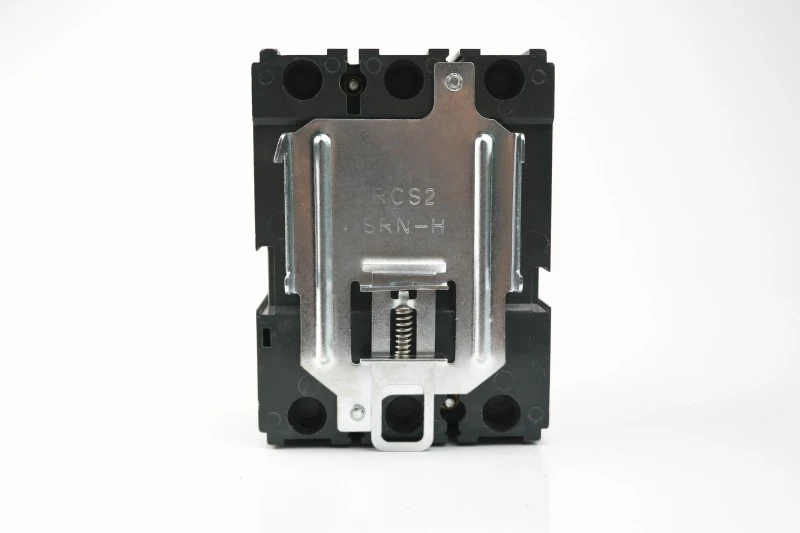

Pemutus dengan penjepit

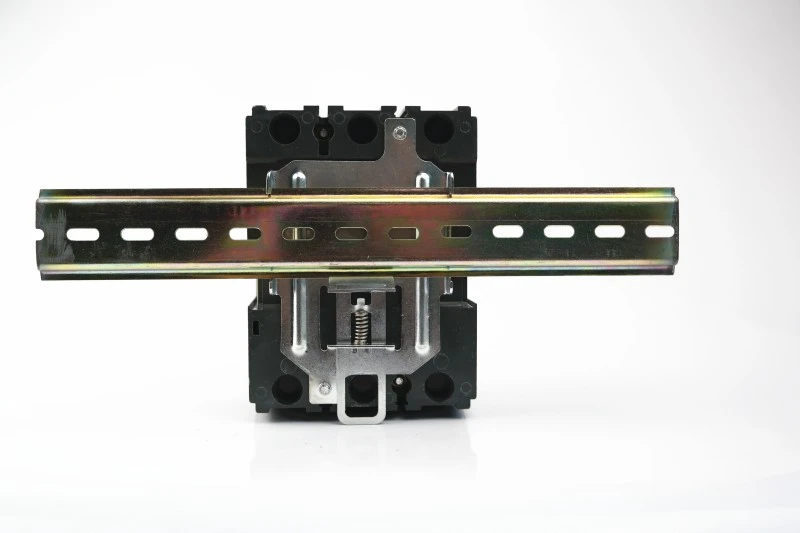

penjepit dengan rel DIN

penjepit dengan rel DIN

★ Desain Hemat Ruang:

10–20% lebih ringan dan lebih kompak dibandingkan alternatif domestik

Memungkinkan ukuran penutup yang lebih kecil → bahan & biaya pengiriman yang lebih rendah

★ Reset yang Ramah Pengguna:

Indikasi TRIP yang jelas mencegah penutupan kembali secara buta

Suara “klik” mengonfirmasi keterlibatan mekanis yang tepat

★ Siap untuk Masa Depan:

Mendukung kit plug-in dan draw-out (untuk model tertentu)

Kompatibel dengan add-on pemantauan cerdas

Mengapa memilih CDADA?

1. Kami adalah produsen terkemuka selama 42+ tahun. Perusahaan kami didirikan pada tahun 1983, berkembang sangat pesat selama 40 tahun.

2. Grup, yang terdiri dari 3 pabrik, memiliki area produksi seluas 52.400m² dan mempekerjakan lebih dari 500 staf. Kami telah menginvestasikan hampir sepuluh juta yuan untuk memperluas operasi kami dan meningkatkan bengkel kami.

3. Pabrik diaudit oleh INTERTEK, DEKRA & GMC

4. Karton berkekuatan tinggi, pelindung palet, baik untuk transportasi ekspor jarak jauh

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apakah Pemutus Sirkuit Kotak Cetakan Tipe Tetap DAM1 dapat dipasang pada rel DIN?

A1: Ya—model 125A dan 160A dapat dipasang pada rel DIN menggunakan klem khusus opsional. Peringkat yang lebih tinggi hanya dipasang di panel.

Q2: Sertifikasi apa yang dimiliki seri DAM1?

A2: Ini disertifikasi dengan CE, CB, ASTA, KEMA, SEMKO, dan RoHS, memastikan kepatuhan di UE, Timur Tengah, Asia Tenggara, dan sekitarnya.

Q3: Bagaimana cara mereset pemutus setelah perjalanan?

A3: Pertama, gerakkan tuas sepenuhnya ke bawah ke OFF (Anda akan mendengar bunyi klik), lalu tarik ke atas ke ON. Jangan pernah memaksakannya langsung dari TRIP ke ON.

Q4: Apakah perangkat tambahan kompatibel?

A4: Ya—kontak alarm, kontak bantu, pelepas tegangan shunt/kurang, dan operator listrik dapat ditambahkan tanpa perlu membongkarnya.

Q5: Apakah DAM1 cocok untuk menggantikan pemutus lama?

A5: Tentu saja. Jejaknya yang ringkas memungkinkan penggantian langsung MCCB lama di sebagian besar panel—menghemat waktu dan biaya peningkatan.
