Produsen Pemutus Sirkuit Perlindungan Motor yang Tahan Lama

CDADAadalah produsen profesional Pemutus Sirkuit Perlindungan Motor, dengan fasilitas produksi seluas 52.400 m² dan jalur produksi yang komprehensif. Dengan pengalaman 20 tahun dalam produksi dan penjualan produk-produk ini, kami menawarkan solusi canggih dan tahan lama yang dapat disesuaikan untuk memenuhi kebutuhan operasional tertentu.

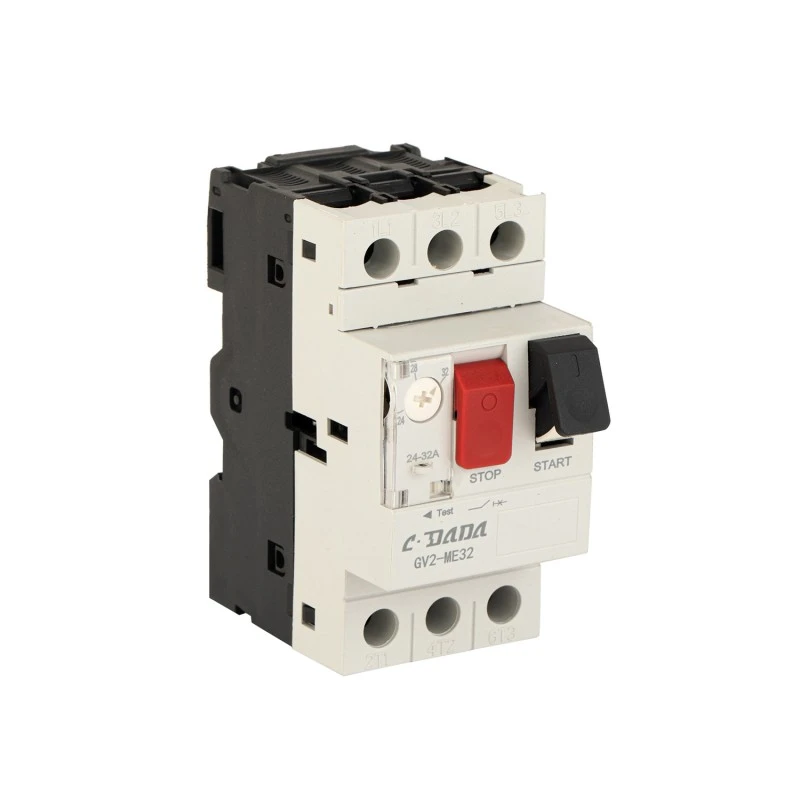

Apa Itu Pemutus Arus Pelindung Motor?

A Pemutus Sirkuit Perlindungan Motor (MPCB), juga dikenal sebagai apemutus arus motor ataustarter motor manual, adalah spesialisperangkat perlindungan elektromekanisdirancang khusus untuk melindungi motor listrik dari kesalahan operasional. Berbeda dengan MCCB tujuan umum, MPCB berintegrasiperlindungan kelebihan beban, perlindungan sirkuit pendek, dan peralihan manual dalam satu unit kompak, dioptimalkan untuk kebutuhan unik kondisi start dan pengoperasian motor.

Beroperasi di bawahIEC 60947-4-1 (kontaktor dan motor-starter) danIEC 60947-2 (pemutus sirkuit), MPCB menangani peringkat arus dari0,63A hingga 100A (meluas ke150A dalam rentang khusus), dengan pengaturan termal yang dapat disesuaikan agar sesuai dengan arus beban penuh motor tertentu. Mereka dirancang untuk menahan motorarus masuk (biasanya arus beban penuh 6-8× saat penyalaan) tanpa gangguan tersandung, sekaligus memberikan perlindungan presisi terhadap kelebihan beban berkelanjutan dan kegagalan fase.

Keuntungan utama MPCB terletak pada kemampuannyakarakteristik perjalanan yang dioptimalkan untuk motor—elemen termal dikalibrasi untuk kurva pemanasan motor dan trip magnetik yang diatur jauh di atas arus start tetapi di bawah tingkat gangguan yang merusak. Hal ini menghilangkan kebutuhan akan kontaktor terpisah dan relai beban berlebih di banyak aplikasi, sehingga mengurangi ruang panel dan kerumitan pemasangan.

Kategori & Konfigurasi Produk MPCB

Klasifikasi	Jenis	Rentang Saat Ini	Karakteristik Utama
Ukuran Bingkai	Ringkas (seri NS2-25)	0,63A – 25A	Pemasangan rel DIN, Icu 100kA pada 400V, terminal sekrup/pegas
	Standar (seri NS2-32)	0,1A – 32A	Jangkauan yang diperluas, trip termal-magnetik, perlindungan kegagalan fase
	Daya (seri NS2-80/100)	10A – 100A	Kapasitas termal lebih tinggi, Icu 15-50kA, pemasangan panel
Teknologi Perjalanan	Termal-Magnetik	0,63A – 100A	Kelebihan bimetal + hubung singkat solenoid, Ir
Teknologi Perjalanan	Elektronik	25A – 150A	Berbasis mikroprosesor, ketidakseimbangan fase, gangguan tanah, komunikasi
Tipe Kontrol	Tombol Tekan	0,63A – 32A	Tombol MATI merah, kontrol motor langsung, operasi lokal
	Pegangan Putar	10A – 100A	Dapat dikunci dalam posisi OFF, pemasangan gembok (3 kunci)
	Kendali Jarak Jauh Siap	25A – 100A	Kompatibilitas pelepasan shunt trip/undervoltage
Kategori Pemanfaatan	AC-3	Semua peringkat	Motor sangkar tupai hidup/berhenti saat berjalan
Kategori Pemanfaatan	AC-4	0,63A – 32A	Motor sangkar tupai start, plugging, inching (10×In)
Konfigurasi Tiang	3-kutub	0,63A – 100A	Perlindungan motor tiga fase standar
Konfigurasi Tiang	4-kutub	0,63A – 32A	Peralihan motor tiga fase + netral atau dua kecepatan

Contoh Rentang Pengaturan Saat Ini:

NS2-25E:0,63-1A, perjalanan sesaat 13A (13×In)

NS2-25F:1-1.6A, perjalanan seketika 22.5A (14×In)

NS2-25G:1,6-2,5A, perjalanan seketika 33,5A (13,4×In)

NS2-25 jam:2,5-4A, perjalanan seketika 51A (12,75×In)

NS2-25J:6-10A, perjalanan seketika 138A (13,8×In)

NS2-25L:13-18A, perjalanan seketika 223A (12,4×In)

NS2-80B:40-63A, perjalanan seketika 756A (12×In)

Fungsi Inti & Kemampuan Perlindungan

Fungsi Perlindungan Motor Terintegrasi

Fungsi	Prinsip Deteksi	Parameter Teknis
Perlindungan Kelebihan Beban (Termal)	Ekspansi panas strip bimetal	Dapat disesuaikan 0,63-100A, kelas tripping 10A (2-10 detik pada 6×In), kompensasi sekitar -20°C hingga +60°C
Perlindungan Arus Pendek (Magnetik)	Plunger solenoid elektromagnetik	Memperbaiki 12-14×In (dioptimalkan untuk motor), pengoperasian <20 ms, kapasitas pemutusan 100kA
Perlindungan Kegagalan Fase	Pemanasan diferensial bimetal	Trip dalam 10 detik pada 0,9×In dengan fase tunggal terbuka, mencegah kerusakan fase tunggal
Perlindungan Ketidakseimbangan Fase	Diferensial termal antar fase	Trip ketika ketidakseimbangan saat ini >30% selama >2 menit
Perlindungan Rotor Terkunci	Arus tinggi yang berkelanjutan (>6×In selama >2 detik)	Terintegrasi dengan kurva termal, mencegah kerusakan rotor/stator
Peralihan Manual	Tombol sakelar/tekan mekanis	100,000 operasi kelistrikan, kontrol motor ON-OFF, fungsi isolasi

Karakteristik & Koordinasi Perjalanan

MPCB menampilkan kurva termal waktu terbalik yang secara khusus disesuaikan dengan karakteristik pemanasan motor:

Waktu Perjalanan Termal (Khas Kelas 10A):

1,05×Ir: Tidak ada perjalanan (2 jam)

1,2×Ir: Perjalanan 10-20 menit

1,5×Ir: Perjalanan 2-4 menit

6×Ir: Trip 2-10 detik (tahan arus start)

12-14×Ir: Perjalanan magnetik sesaat (<20ms)

Pengaturan Perjalanan Magnetik:

Atur 20-30% di atas arus rotor terkunci motor

Mencegah gangguan perjalanan saat startup (6-8×FLC selama 1-3 detik)

Memastikan penyelesaian cepat gangguan hubung singkat

Lingkungan Aplikasi & Kasus Penggunaan

Sektor Industri	Aplikasi Khusus	Spesifikasi Khas
Otomasi Industri	Sistem konveyor, pompa, kompresor, kipas angin	4A-25A, AC-3, 100kA Icu, kontrol tombol tekan, rel DIN
Sistem HVAC	Pendingin, unit penanganan udara, menara pendingin	10A-32A, kompensasi sekitar, frekuensi awal tinggi
Air & Air Limbah	Pompa submersible, stasiun booster, irigasi	6A-40A, perlindungan pengoperasian kering (integrasi sakelar tekanan), penutup IP65
Peralatan Mesin	Mesin bubut, mesin penggilingan, penggiling	1,6A-10A, ketahanan terhadap arus masuk yang tinggi, start yang sering (AC-4)
Penanganan Material	Derek, kerekan, konveyor, elevator	10A-63A, pegangan putar, MATI dapat dikunci, saling mengunci mekanis
Makanan & Minuman	Mixer, penggiling, mesin pengemas	2,5A-16A, aksesori baja tahan karat, tugas pencucian
Energi terbarukan	Motor pelacak surya, alat bantu turbin angin	1A-10A, rentang suhu yang diperluas (-25°C hingga +70°C)
Minyak & Gas	Alat bantu rig pengeboran, dongkrak pompa	25A-100A, tropis (T2), tahan korosi, tahan guncangan tinggi

Proses Manufaktur & Alur Kerja Produksi

Urutan Pembuatan yang Presisi

Bahan Baku IQC → Produksi Elemen Bimetalik → Gulungan Kumparan Elektromagnetik → Fabrikasi Sistem Kontak → Perakitan Arc Chute → Integrasi Mekanisme → Kalibrasi & Pengujian → Perakitan Akhir → Verifikasi Kualitas → Pengemasan

Tahapan Manufaktur Kritis

Panggung	Detail Proses	Poin Kontrol Kualitas
Produksi Elemen Bimetalik	Penggulungan komposit baja inconel/pasivasi, perlakuan panas untuk karakteristik defleksi, pengecapan ke bentuk, penandaan kalibrasi	Tingkat defleksi 0,15-0,25mm/°C, toleransi suhu trip ±3%, pengujian stabilitas 1000 jam pada 200°C
Manufaktur Kumparan Elektromagnetik	Gulungan kawat tembaga (0,3-0,8 mm), impregnasi pernis vakum, rakitan inti magnetik	Resistansi DC ±5%, kekuatan dielektrik 2kV/1 menit, pengujian tegangan pickup/putus sekolah
Kalibrasi Perjalanan Termal	Stasiun kalibrasi otomatis dengan injeksi arus presisi, ruang suhu (-20°C hingga +60°C)	Waktu perjalanan pada 1,05×Ir, 1,25×Ir, 6×Ir tercatat, toleransi ±10%, penandaan permanen
Pengaturan Perjalanan Magnetik	Penyesuaian celah udara solenoid, kalibrasi pra-muat pegas, disegel setelah pengaturan	Trip seketika pada 12-14×Ir ±10%, pengoperasian <20ms, penyegelan anti rusak
Hubungi Perakitan Sistem	Kontak paduan perak (AgNi atau AgCdO) dibrazing ke pembawa tembaga, menghapus geometri aksi	Resistansi kontak <1mΩ, kekerasan HV 100-150, kekuatan mematri >50MPa
Integrasi Arc Chute	Pelat pembagi keramik (6-12 pelat), penyelarasan busur, rakitan ruang deionisasi	Kekuatan dielektrik >2,5kV, pendinginan busur <10ms pada 400V, dimensi ±0,1mm
Majelis Mekanisme Akhir	Mekanisme tombol alih/tekan, pengesampingan bebas trip, pegas tekanan kontak, hubungan pegangan	Daya tahan mekanis 100.000 operasi, tekanan kontak 5-10N, waktu pantulan <3 ms
Pengujian Komprehensif	Pengujian injeksi primer (0,5-1000A), verifikasi kurva waktu-saat ini, simulasi kegagalan fase	Pengujian otomatis 100%, pencatatan data, ketertelusuran kode QR

Spesifikasi Bahan Baku & Komponen Utama

Komponen	Spesifikasi Bahan	Standar Pemasok	Properti Utama
Strip Bimetalik	Inconel 718/komposit baja pasif (ASTM TM2) atau kuningan/baja	ASTM B388, IEC 60404	Tingkat defleksi 0,2 mm/°C, stabilitas ±3% selama 20 tahun, ketahanan mulur
Kumparan Elektromagnetik	Kawat tembaga berenamel Kelas F (155°C) atau Kelas H (180°C)	IEC 60317, NEMA MW 35	Tegangan tembus >2kV, kemampuan solder 390°C/2s, fleksibilitas
Inti Magnetik	Laminasi baja silikon (0,35-0,5 mm) atau besi padat	IEC 60404-8, JIS C 2552	Permeabilitas tinggi, remanensi rendah, karakteristik pengambilan konsisten
Kontak Utama	Tembaga elektrolitik (Cu-ETP) + ujung AgNi 90/10 atau AgCdO	ASTM B152, IEC 60368	Konduktivitas ≥100% IACS, ketahanan erosi busur, anti-pengelasan
Hubungi Mata Air	Tembaga berilium (CuBe2) atau baja tahan karat 301	ASTM B196	Umur kelelahan >100,000 siklus, tekanan konsisten 5-10N
Pelat Saluran Busur	Keramik steatit atau alumina (Al₂O₃ 95%)	IEC 60672	Tahan panas >1000°C, kekuatan dielektrik >15kV/mm
Pelari Busur	Tembaga-tungsten (CuW) atau baja dengan pelapisan tembaga	ASTM B702	Ketahanan erosi busur, defleksi busur magnet
Kotak Cetakan	Plastik termoset BMC (DMC-2) atau PA66 GF30	IEC 60664-1, UL 94 V-0	Indeks pelacakan >600V, tahan panas 180°C, benturan >7 kJ/m²
Mekanisme Operasi	Baja berlapis seng atau baja tahan karat 304	ISO 898-1, ASTM A240	Kekuatan tarik >400MPa, tahan korosi, tahan aus
Terminal	Kuningan C36000 atau tembaga C11000 dengan pelapisan timah (5-8μm)	ASTM B16/B187	Kerapatan arus 1,0-1,5 A/mm², ketahanan torsi 1,5-3,0Nm

Kepatuhan Standar & Protokol Pengujian

Kerangka Standar Internasional

Standar	Cakupan	Peringkat yang Berlaku
IEC 60947-2	Switchgear tegangan rendah - Pemutus arus	Perlindungan sirkuit pendek, kapasitas putus, isolasi
IEC 60947-4-1	Kontaktor dan starter motor - Kontaktor elektromekanis dan starter motor	Start motor, proteksi beban berlebih, koordinasi dengan kontaktor
EN 60947-2 / EN 60947-4-1	Versi harmonisasi Eropa	Penandaan CE, kepatuhan pasar UE
GB/T 14048.2 / GB/T 14048.4	standar nasional Tiongkok	Sertifikasi CCC, pasar Cina

Tes Jenis Wajib (IEC 60947-4-1 & IEC 60947-2)

Kategori Tes	Tes Khusus	Kriteria Penerimaan
Kenaikan Suhu	Arus kontinyu pada rating Ir	Terminal ≤80K (perak), ≤65K (telanjang), bimetal ≤85K
Sifat Dielektrik	Penahan frekuensi daya (2kV-2.5kV/1 menit), impuls (6kV-8kV)	Tidak ada kerusakan, tidak ada flashover
Perlindungan Kelebihan Beban	1,05×Ir (tidak ada perjalanan 2 jam), 1,25×Ir (perjalanan ≤2 jam), 1,5×Ir (perjalanan <4 menit)	Waktu tersandung konvensional per kelas tersandung
Pemutusan Hubungan Pendek	Icu (ultimate), Ics (servis) pada tegangan pengenal	100kA @ 400V (kompak), 15-50kA @ 400V (rentang daya)
Koordinasi	Tipe 1 atau Tipe 2 dengan SCPD	Tipe 2: tidak ada kerusakan, operasi ulang segera
Sensitivitas Kegagalan Fase	Operasi fase tunggal pada 0,9×Ir	Trip dalam waktu 10 detik, mencegah motor melakukan fase tunggal
Daya Tahan Mekanis	100.000 operasi tanpa beban	<5% penyimpangan parameter, tidak ada kegagalan mekanis
Daya Tahan Listrik	100.000 operasi AC-3 (0,63-32A)	Keausan kontak <50%, karakteristik trip dipertahankan
Lingkungan	Panas lembab (IEC 60068-2-30), dingin, panas kering	Fungsional setelah pengkondisian, tidak ada korosi
EMC	Kekebalan terhadap interferensi yang dipancarkan/dikonduksi (tipe elektronik)	Tidak ada gangguan tersandung, EN 60947-4-1 Annex L

Kontrol Kualitas & Standar Inspeksi Pabrik

QC Materi Masuk (IQC)

Bahan	Barang Inspeksi	Rencana Pengambilan Sampel	Peralatan
Strip bimetal	Tingkat defleksi, resistensi, stabilitas, toleransi dimensi	Per batch, pengujian sampel	Oven termal, pengukur defleksi, jembatan resistansi
Kawat berenamel	Diameter, ketebalan insulasi, tegangan tembus, fleksibilitas	AQL 0,65	Mikrometer, penguji dielektrik, penguji perpanjangan
Tip kontak perak	Kemurnian, kepadatan, kekerasan, kompatibilitas paduan mematri	Per kelompok	Spektrometer, penguji kekerasan, mikroskop metalurgi
Senyawa plastik	Kandungan kaca, viskositas, karakteristik pengawetan, sifat mudah terbakar	Per kelompok	Pengindeks aliran leleh, DSC, alat uji UL 94
Komponen baja	Kekerasan, kekuatan tarik, toleransi dimensi	AQL 1.0	Penguji kekerasan Rockwell, mesin tarik, CMM

Kontrol Kualitas Dalam Proses (IPQC)

Stasiun	Parameter Kontrol	Frekuensi	Metode
Kalibrasi bimetal	Suhu trip, defleksi pada suhu referensi, penandaan	Setiap unit	Stasiun kalibrasi otomatis dengan injeksi arus
Gulungan kumparan	Ternyata hitungan, tegangan, hambatan, isolasi	Setiap unit	Mesin penggulung otomatis dengan umpan balik, ohmmeter
Pengaturan perjalanan magnetik	Celah udara, pramuat pegas, arus trip sesaat	Setiap unit	Penguji injeksi primer (50-1000A), pengukuran waktu
Hubungi perakitan	Kesenjangan kontak, tekanan, keselarasan, resistensi	Setiap 100 unit	Pengukur gaya, mikro-ohmmeter, komparator optik
Integrasi mekanisme	Beralih kekuatan, fungsi bebas perjalanan, menangani operasi	Setiap unit	Penguji fungsional otomatis, kurva gaya-perpindahan

Kontrol Kualitas Akhir (FQC) & QC Keluar (OQC)

Barang Tes	Standar	Ukuran Sampel
Verifikasi perjalanan termal	1,05×Ir (tanpa trip), 1,25×Ir (trip), pencatatan waktu	100%
Verifikasi perjalanan magnetik	12-14×Ir perjalanan seketika, <20ms	100%
Tes kegagalan fase	Operasi satu fase, trip dalam 10 detik	100%
Dielektrik menahan tegangan	2kV AC/1 menit	100%
Resistensi isolasi	>100MΩ @ 500V DC	100%
Resistensi kontak	<1mΩ per tiang	100%
Operasi mekanis	10 siklus ON-OFF, pengoperasian lancar	100%
Inspeksi visual & dimensi	Nol cacat pada dimensi kritis	100%
Menandai keabadian	Menyeka pelarut, uji abrasi	AQL 1.0
Integritas kemasan	Uji jatuh, getaran (ISTA 3A)	Per lot

Infrastruktur Produksi & Kemampuan Manufaktur

Peralatan Produksi Lanjutan

Kategori Peralatan	Spesifikasi Mesin	Fungsi	Kapasitas
Lini Produksi Bimetal	Pabrik rolling presisi, tungku perlakuan panas, mesin press stamping	Pembuatan strip bimetalik, kalibrasi	50.000 strip/hari
Kalibrasi Otomatis	Sistem kalibrasi putar 6 stasiun dengan ruang suhu	Kalibrasi trip termal (-20°C hingga +60°C)	2.000 unit/hari
Pengujian Injeksi Primer	Set injeksi arus primer 1000A	Verifikasi kurva waktu-saat ini	500 unit/jam
Gulungan Kumparan	Mesin berliku CNC dengan kontrol tegangan	Produksi kumparan elektromagnetik	10.000 gulungan/hari
Hubungi Mematri	Tungku mematri atmosfer terkendali (H₂/N₂)	Ujung perak mematri ke pembawa tembaga	5.000 kontak/jam
Perakitan	Sel perakitan tenaga kerja	Perakitan mekanisme, kalibrasi, pengujian	3.000 unit/hari per baris
Pengujian Daya Tahan	Bangku uji kehidupan mekanis/listrik (100.000 siklus)	Verifikasi kehidupan, pemantauan keausan	200 unit secara bersamaan
Pengujian Lingkungan	Ruang suhu/kelembaban, meja getaran	Verifikasi kepatuhan IEC 60068-2	100 unit/hari

Kapasitas Produksi & Waktu Timbal

Kategori Produk	Kapasitas Bulanan	Waktu Pimpin Standar	Kemampuan Pemesanan Mendesak
MPCB ringkas (0,63A-25A)	100.000 unit	4-5 minggu	3 hari (stok komponen)
MPCB standar (0,1A-32A)	80.000 unit	4-5 minggu	5 hari
Daya MPCB (10A-63A)	60.000 unit	4-5 minggu	7 hari
MPCB tugas berat (40A-100A)	20.000 unit	4-5 minggu	10 hari
MPCB Elektronik (25A-150A)	20.000 unit	4-5 minggu	7 hari

Struktur Tim Teknik & Teknis

Departemen	Personil	Keahlian	Tanggung jawab
Rekayasa Penelitian dan Pengembangan	5 insinyur	Algoritma perlindungan motor, bahan bimetalik, desain elektromagnetik, pendinginan busur	Pengembangan produk baru, pemodelan termal, portofolio paten (40+ paten)
Rekayasa Proses	18 insinyur	Kalibrasi presisi, perakitan otomatis, lean manufacturing, Industri 4.0	Optimalisasi produksi, dokumentasi SOP, peningkatan hasil (>99,5%)
Pengujian & Validasi	15 insinyur	Pengujian arus tinggi, simulasi motorik, pengujian lingkungan, EMC	Koordinasi pengujian tipe (IEC 60947-4-1), analisis kegagalan, sertifikasi
Rekayasa Aplikasi	10 insinyur	Perhitungan start motor, studi koordinasi, commissioning lapangan	Dukungan teknis pelanggan, desain skema, pelatihan perlindungan motorik
Jaminan Kualitas	30 teknisi	ISO 9001, IATF 16949, pengendalian proses statistik (SPC), metrologi	Audit pemasok, audit proses, tindakan korektif, laboratorium kalibrasi

Sertifikasi & Dokumentasi Kepatuhan

Sertifikasi	Badan Penerbit	Cakupan	Keabsahan
ISO 9001:2015	ZHONGDA HUAYUAN	Sistem manajemen mutu	Pengawasan tahunan
Uji Tipe IEC 60947-2	SGS	Kinerja pemutus sirkuit	Per seri produk
Penandaan CE	Badan yang Diberitahu	Akses pasar UE	Bergantung pada desain
CCC (Tiongkok)	CQC	Sertifikasi wajib Tiongkok	validitas 5 tahun

Mengapa Manufaktur MPCB Kami Berbeda

Fasilitas produksi kami mewakili 20 tahun spesialisasi dalam teknologi perlindungan motor, menghasilkan MPCB yang melampaui standar global melalui:

Integrasi vertikal: Produksi elemen bimetalik internal, kalibrasi presisi, dan pembuatan kumparan elektromagnetik memastikan kontrol kualitas lengkap dan penyesuaian cepat

Teknologi kalibrasi canggih: Sistem kalibrasi otomatis 6 stasiun dengan ruang suhu (-20°C hingga +60°C) mencapai akurasi trip ±3% di seluruh rentang pengoperasian

Menguji infrastruktur: $3M+ diinvestasikan dalam pengujian injeksi primer (kapasitas 1000A), verifikasi ketahanan 100.000 siklus, dan simulasi lingkungan yang komprehensif

Keahlian khusus motorik: Pemahaman mendalam tentang karakteristik start motor, kurva termal, dan persyaratan koordinasi dengan kontaktor dan soft starter

Kemampuan penyesuaian: Dari pengaturan arus khusus hingga konfigurasi pemasangan unik dan pengaturan kontak tambahan—direkayasa sesuai kebutuhan perlindungan motor Anda

CDADA adalah produsen dan pemasok Pemutus Arus Perlindungan Motor di Tiongkok. Pabrik kami melayani beragam industri seperti sistem tenaga, otomasi bangunan, dan manufaktur industri, menawarkan solusi OEM/ODM yang fleksibel.
