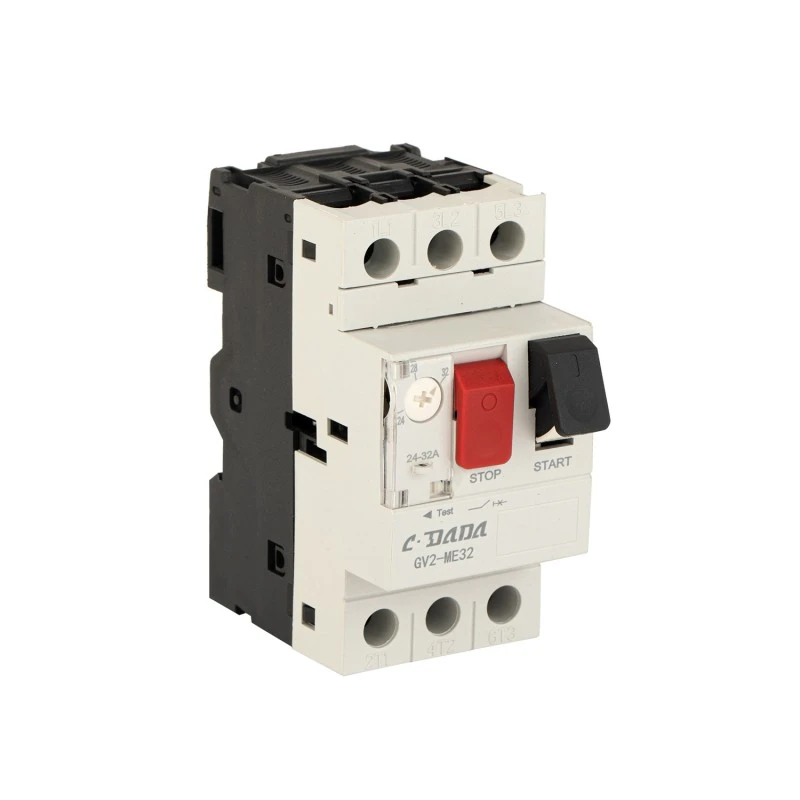

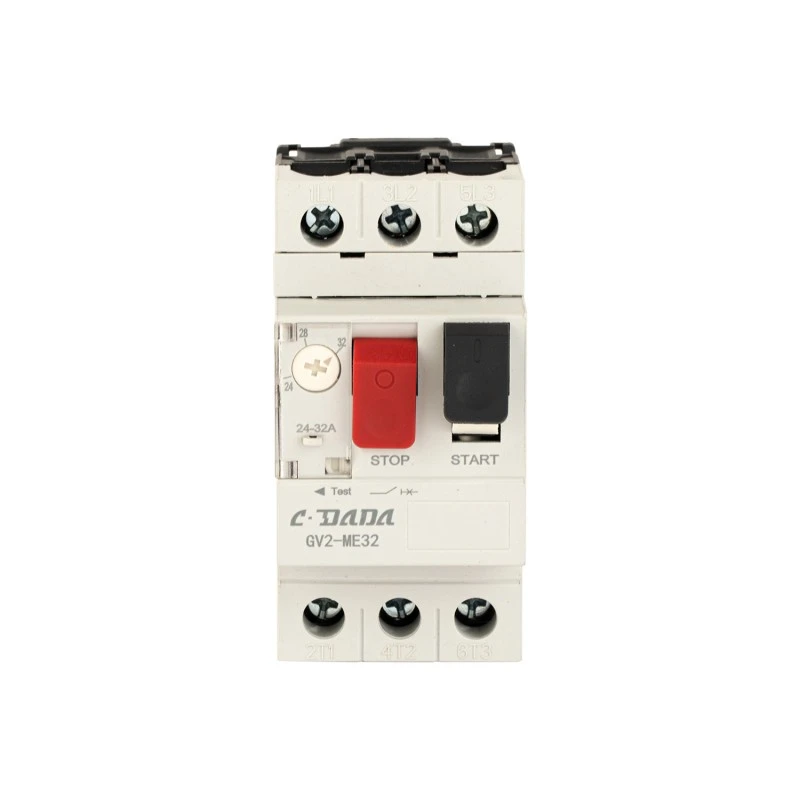

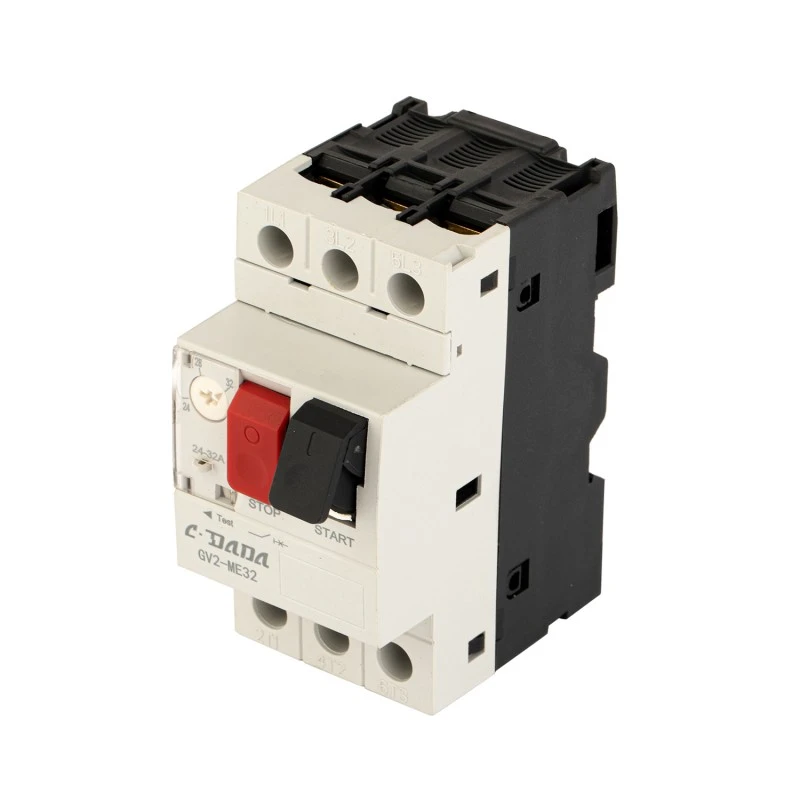

Pemutus Sirkuit Perlindungan Motor GV2 2P

Sederhanakan perlindungan motor dengan Pemutus Sirkuit Perlindungan Motor (MPCB) CDADA GV2 2P, solusi ringkas dan presisi tinggi yang dirancang oleh Shanghai DADA Electric CO., LTD. menggunakan platform teknologi generasi berikutnya dan produksi yang sepenuhnya otomatis. Dirancang untuk sirkuit motor satu fase atau dua fase, GV2 2P mengintegrasikan beban berlebih, hubung singkat, kehilangan fase (untuk aplikasi 3 fase bila digunakan dalam set), dan fungsi isolasi dalam satu perangkat yang dipasang di rel DIN.

Dengan rentang pengaturan yang dapat disesuaikan dari 0,1A hingga 32A, kompensasi termal untuk variasi suhu sekitar, dan tegangan insulasi terukur 690V, ini memastikan perlindungan yang andal untuk motor kecil di pompa, kipas, kompresor, konveyor, dan sistem HVAC. Bersertifikasi standar CE, menampilkan 110.000 pengoperasian mekanis dan elektrik, dan dilengkapi dengan aksesori opsional seperti kontak bantu, pelepasan shunt, dan pelepasan tegangan rendah, CDADA GV2 MPCB menghadirkan kinerja kelas industri dalam format 2 kutub yang menghemat ruang.

Spesifikasi Utama

Seri Model: GV2 2P MPCB

Merk : CDADA | Pabrikan: Shanghai DADA Electric CO.,LTD

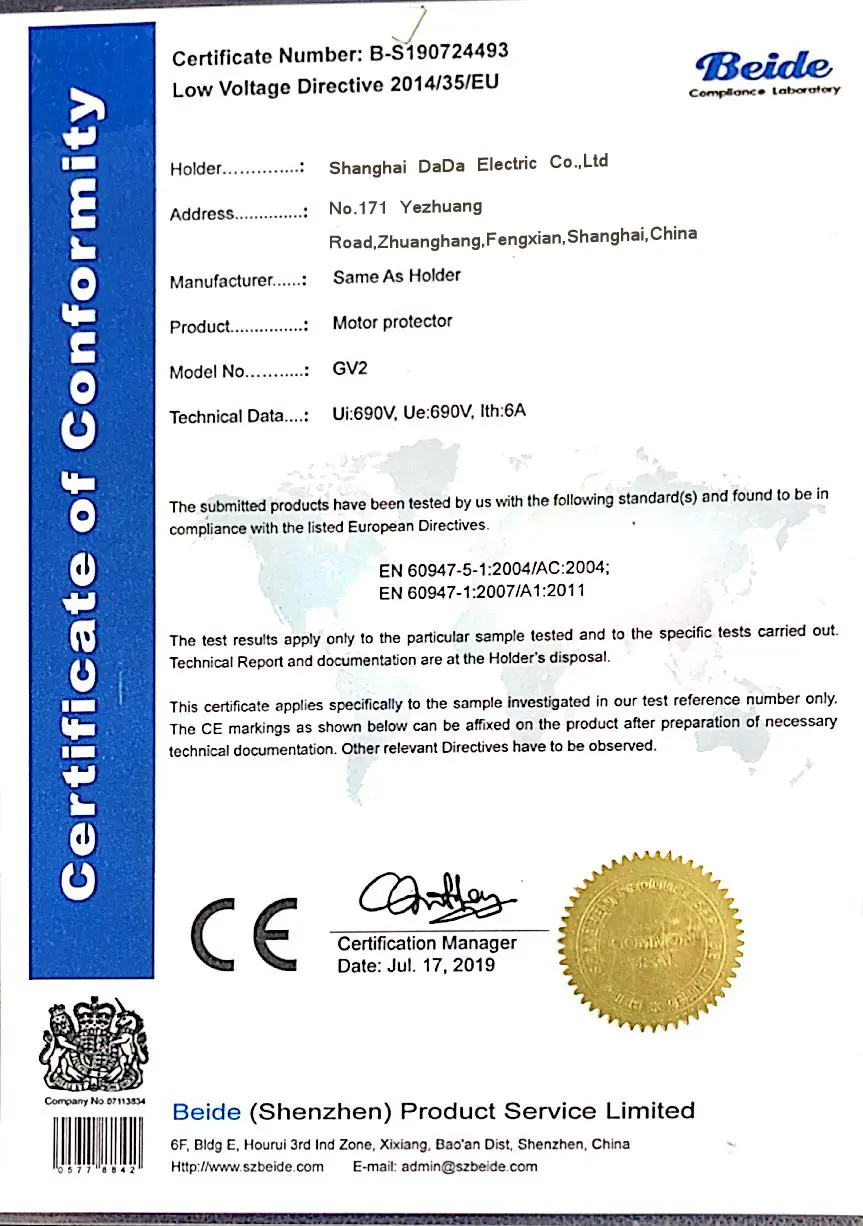

Sertifikasi: CE

Tiang: 2P (ideal untuk motor satu fasa atau sebagai bagian dari rangkaian proteksi 3 fasa)

Pengaturan Kisaran Arus: 0,1A – 32A (dapat disesuaikan melalui dial)

Peringkat Bingkai: 32A

Nilai Tegangan Operasional: 690V AC

Tegangan Isolasi Terukur (Ui): 690V

Tegangan Penahan Impuls (Uimp): 6000V

Frekuensi Pengoperasian: 50/60Hz

Kelas Perjalanan: 10A (standar untuk motor serba guna)

Fungsi Perlindungan:

★ Perlindungan kelebihan beban termal

★ Perlindungan arus pendek

★ Perlindungan kehilangan fasa* (*bila digunakan dalam konfigurasi 3 kutub atau rangkaian terkoordinasi)

★  Fungsi isolasi (kerusakan terlihat)

★ Kompensasi suhu bawaan

Kehidupan Mekanik: 110.000 operasi

Kehidupan Listrik (AC-3, 400V): 110.000 operasi

Torsi Pengetatan: 1,7 N·m

Tipe Pengoperasian: Tombol ON/OFF dengan indikator perjalanan yang jelas

Pemasangan: rel DIN 35mm

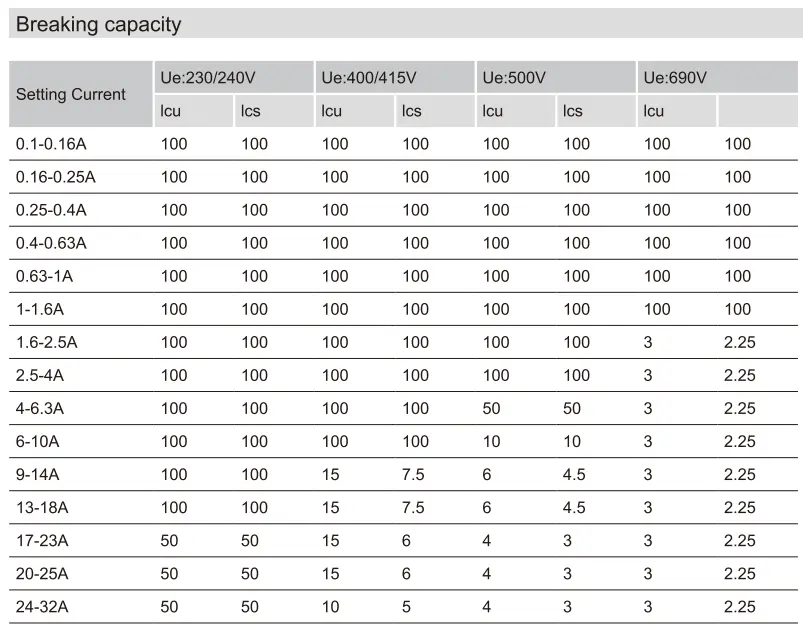

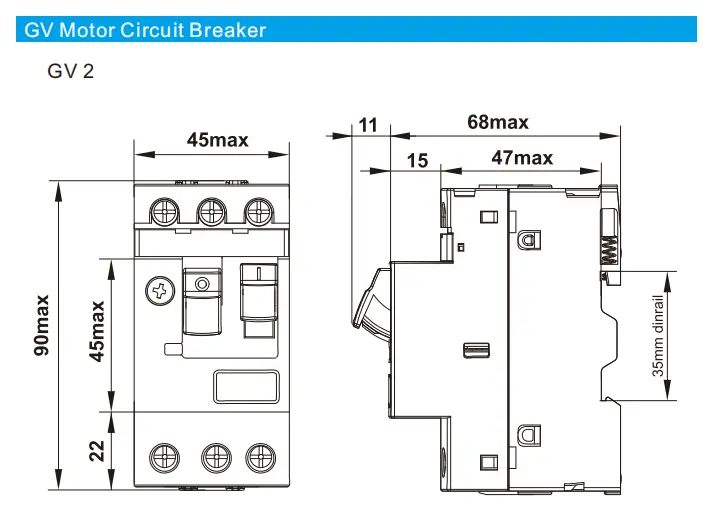

Lembar Data Teknis

Mengapa Memilih Pemutus Sirkuit Pelindung Motor CDADA GV2 2P?

★ Perlindungan Motor Lengkap

Menggabungkan pemutus sirkuit + relai kelebihan beban termal + isolator—menghilangkan kebutuhan akan komponen terpisah.

★ Presisi & Stabilitas

Mekanisme kompensasi suhu memastikan trip yang konsisten terlepas dari perubahan lingkungan (misalnya, bengkel yang panas atau ruang bawah tanah yang dingin).

★ Daya Tahan Tinggi

110.000 siklus mekanis/listrik—mengungguli banyak pesaing dalam keandalan jangka panjang.

★ Desain 2P Hemat Ruang

Ideal untuk panel kontrol kompak, mesin OEM, dan proyek retrofit di mana area panel terbatas.

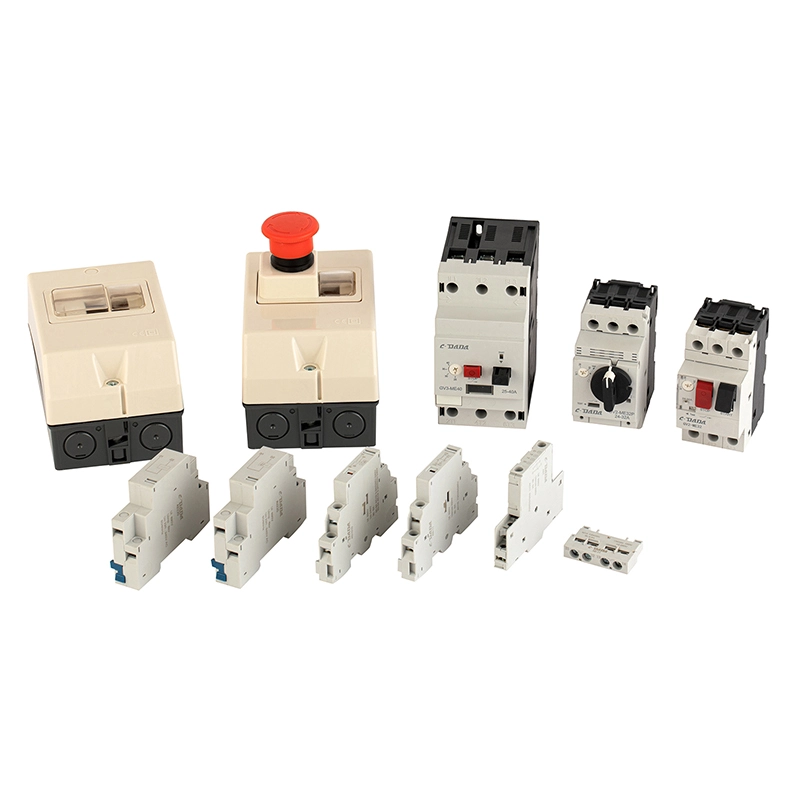

★ Ekosistem Aksesori Lengkap

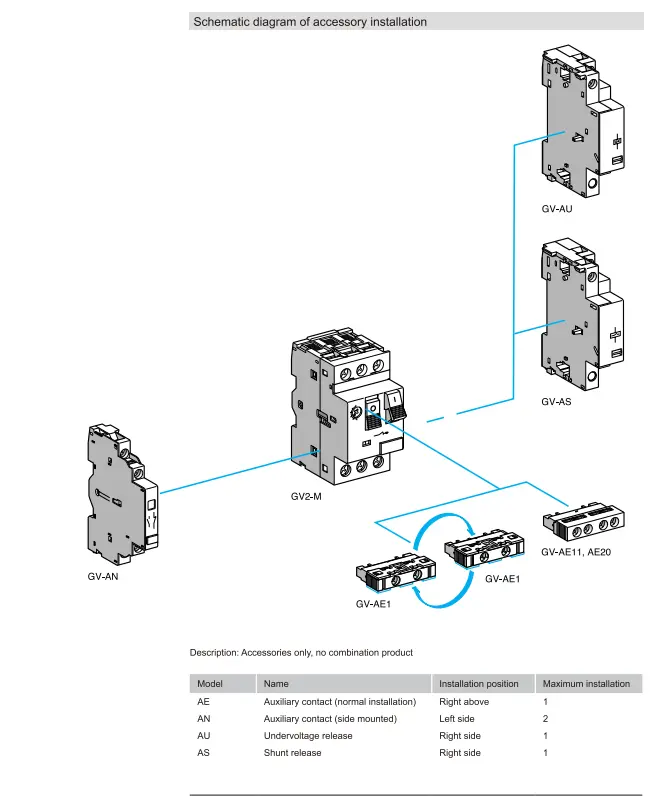

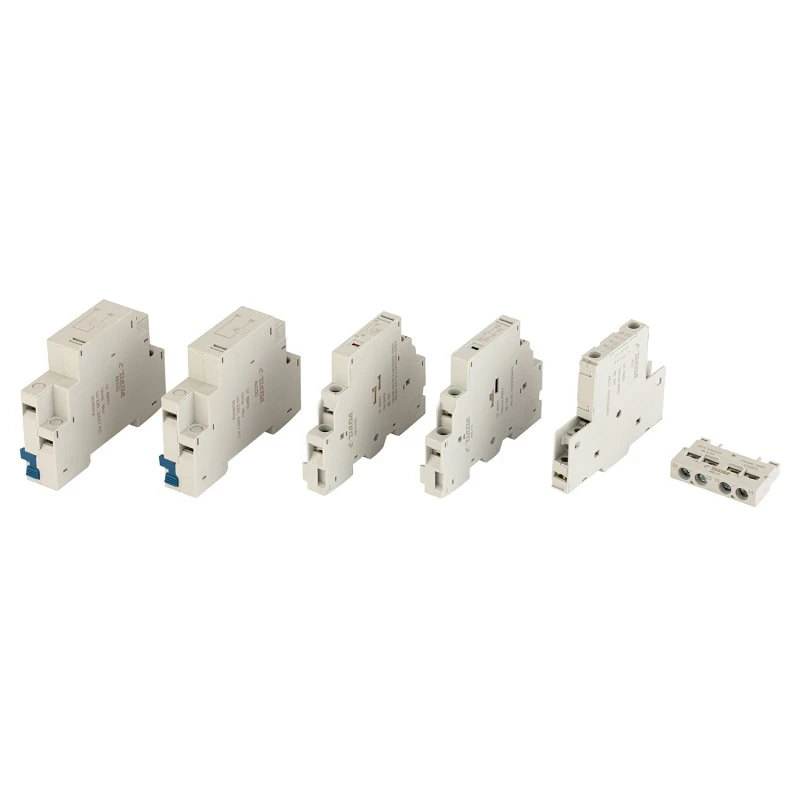

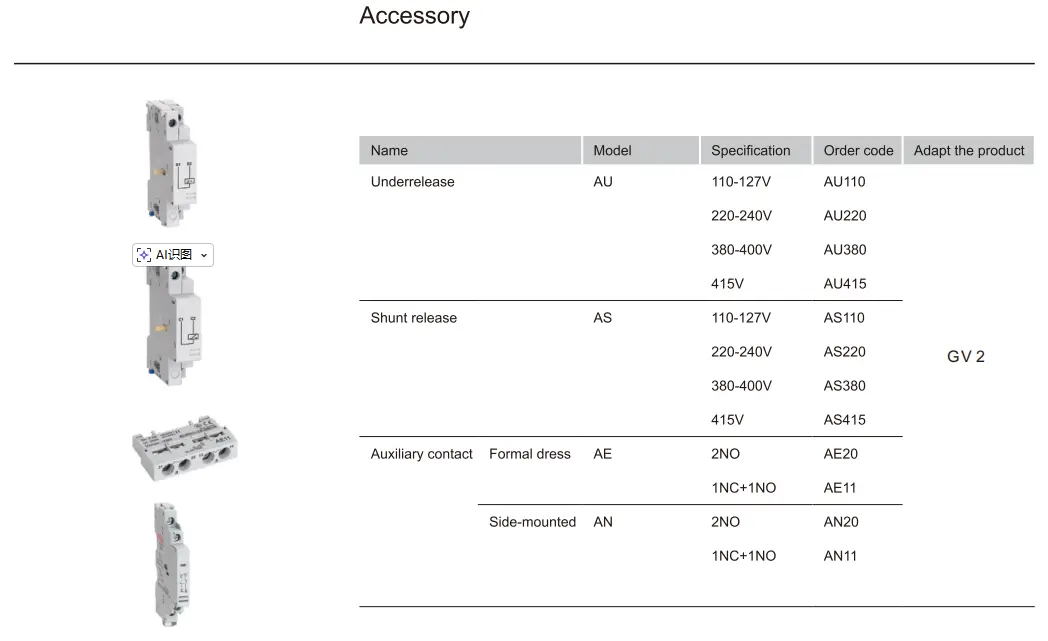

Mendukung AE (bantu depan), AN (bantu samping), AU (pelepasan tegangan rendah), AS (shunt trip)—memungkinkan pemberian sinyal jarak jauh, pematian otomatis, atau integrasi PLC.

★  Kepatuhan Global

Bersertifikasi CE dengan peringkat 690V—cocok untuk pasar Eropa, Asia, Afrika, dan Amerika Latin.

★ Konsistensi dipastikan melalui peralatan produksi otomatis, prosedur operasi standar, pemeriksaan material masuk yang ketat, pengujian dalam proses, dan pengujian fungsional 100% akhir untuk parameter penting.

Aplikasi Khas

Motor Satu Fasa: Pompa, pembuka pintu garasi, kompresor kecil

Mesin OEM: Mesin pengemas, peralatan pengolahan makanan

Sistem HVAC: Unit koil kipas, pendingin kecil

Otomatisasi Gedung: Alat bantu elevator, kontrol ventilasi

Proyek Retrofit: Mengganti sekering + relai termal dengan MPCB terintegrasi

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara MPCB dan pemutus arus standar?

A1: Pemutus Sirkuit Perlindungan Motor (MPCB) seperti GV2 menyediakan:

● Perlindungan beban berlebih termal yang dapat disesuaikan (cocok dengan FLC motor)

● Perlindungan hubung singkat magnetik

● Deteksi kehilangan fase (dalam versi 3P)

● Fungsi isolasi

→ MCB standar hanya menawarkan perlindungan hubung singkat dan beban berlebih tetap—tidak dioptimalkan untuk motor.

Q2: Dapatkah 2P GV2 melindungi motor 3 fase?

A2: Tidak sendirian. Untuk motor 3 fasa, diperlukan tiga unit GV2 (satu per fasa) yang dikoordinasikan bersama, atau menggunakan MPCB 3P. Namun, 2P GV2 sangat cocok untuk motor satu fasa atau sirkuit kontrol.

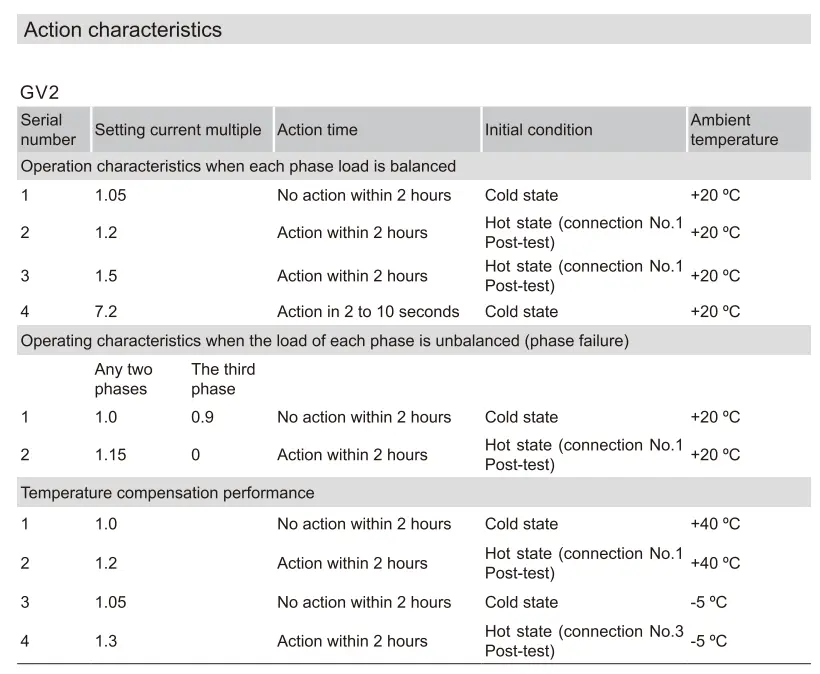

Q3: Apa yang dimaksud dengan “Perjalanan Kelas 10A”?

A3: Ini menentukan seberapa cepat pemutus akan trip saat kelebihan beban. Kelas 10A berarti motor akan trip dalam waktu 10 detik pada arus pengaturan 7,2×—ideal untuk motor sangkar tupai standar tanpa torsi awal yang tinggi.

Q4: Apakah ini benar-benar mengimbangi suhu?

A4: Ya! Strip bimetalik diberi kompensasi termal, sehingga tripping tetap akurat baik dipasang di gudang bersuhu 0°C atau dalam ruangan bersuhu 50°C.

Q5: Mengapa memilih CDADA GV2 dibandingkan merek lain?

A5: CDADA menawarkan:

● Sertifikasi CE sejati dengan laporan pengujian

● Produksi otomatis → kualitas konsisten & tingkat kerusakan rendah

● Kompatibilitas aksesori penuh (AE/AN/AU/AS)

● Harga kompetitif untuk OEM dan distributor

● Dukungan teknis cepat dan dokumentasi dalam bahasa Inggris
