Pemasok Pemutus Sirkuit Kebocoran Bumi OEM/ODM

Apakah Anda membutuhkan Pemutus Arus Kebocoran Bumi yang berkualitas tinggi dan tahan lama?CDADAmenawarkan solusi penyesuaian OEM yang komprehensif. Sebagai produsen terpercaya dengan pabrik kami sendiri, kami memberikan garansi 3 tahun untuk produk kami.

Apa Itu Pemutus Sirkuit Kebocoran Bumi (CBR)?

SebuahPemutus Sirkuit Kebocoran Bumi (CBR), juga dikenal sebagaiPemutus Arus Kebocoran Bumi dengan Proteksi Arus Lebih Integral (CBR) sesuai IEC 60947-2 Lampiran B, adalah perangkat proteksi tegangan rendah canggih yang menggabungkanperlindungan arus sisa (kebocoran bumi). denganperlindungan kelebihan beban dan arus pendek dalam satu unit kasus cetakan. Beroperasi pada tegangan pengenal hingga415V AC (50/60Hz) dengan peringkat saat ini dari16A hingga 800A, CBR berfungsi sebagai perangkat perlindungan komprehensif untuk aplikasi infrastruktur industri, komersial, dan penting.

Berbeda dengan yang berdiri sendiriPemutus Sirkuit Arus Residu (RCCB)yang hanya memberikan perlindungan kebocoran bumi, CBR mengintegrasikan:

Perlindungan arus lebih termal-magnetik atau elektronik (Kurva L-S-I)

Deteksi arus sisa (Sensitivitas 10mA hingga 1000mA)

Kapasitas pemutusan hubung singkat hingga 85kA

Integrasi ini menghilangkan kebutuhan akan kombinasi MCB/RCCB yang terpisah, sehingga mengurangi ruang pemasangan dan meningkatkan keandalan koordinasi.

Kategori & Konfigurasi Produk

Klasifikasi	Jenis	Rentang Saat Ini	Karakteristik Utama
Tipe Arus Residu	Ketik AC	16A – 800A	Hanya mendeteksi arus sisa AC sinusoidal, aplikasi tujuan umum
Tipe Arus Residu	Tipe A	16A – 800A	Mendeteksi AC + DC berdenyut (AC yang diperbaiki), beban elektronik modern
Sensitivitas (IΔn)	Sensitivitas Tinggi	10mA – 30mA	Perlindungan personel, lokasi medis, area basah
	Sensitivitas Sedang	100mA – 300mA	Proteksi kebakaran, industri umum
	Sensitivitas Rendah	500mA – 1000mA	Pencegahan kebakaran pada instalasi dengan kebocoran tinggi, perlindungan selektif
Penundaan Waktu	Seketika	Semua peringkat	Tujuan umum, <40ms pada 5×IΔn
Penundaan Waktu	Selektif (Tipe S)	100mA – 1000mA	Tripping tertunda (130-500ms pada 1×IΔn), diskriminasi hulu
Konfigurasi Tiang	4-kutub	16A – 800A	Perlindungan netral tiga fase + netral yang dapat disesuaikan (50-100%)
Pemasangan	Tetap	16A – 800A	Koneksi busbar langsung, hemat biaya

Nilai Kapasitas Pemutusan:

Standar (N): 25kA – 36kA (Jaringan distribusi)

Tinggi (S): 50kA – 70kA (Induk industri)

Sangat Tinggi (H): 85kA (Infrastruktur listrik)

Fungsi Inti & Kemampuan Perlindungan

Fungsi Perlindungan Terintegrasi

Fungsi	Prinsip Deteksi	Parameter Teknis
Perlindungan Kelebihan Beban (L)	Ekspansi termal bimetalik atau penginderaan RMS elektronik	0,8 – 1,0 × Dalam pengaturan, kurva waktu terbalik, akurasi ±10%.
Penundaan Sirkuit Pendek (S)	Waktu elektronik atau penundaan magnetik	2-10 × Dalam, penundaan 0,1 detik – 0,5 detik, koordinasi selektif
Perjalanan Sesaat (I)	Solenoid magnetik atau elektronik sesaat	5-20 × Dalam, operasi <20ms, pembatasan arus
Kebocoran Bumi (G/Δ)	Transformator Arus Keseimbangan Inti (CBCT)	10mA – 1000mA IΔn, akurasi sensitivitas ±10%.
Gangguan Tanah (GF)	Penginderaan arus jumlah vektor	20-100% In, penundaan 0,1s-1,0s, metode keseimbangan inti
Pemantauan Diri	Pemeriksaan integritas sirkuit internal	CBCT berkelanjutan dan pemantauan koil trip, keluaran alarm kesalahan

Teknologi Deteksi Arus Residu

ItuTransformator Arus Keseimbangan Inti (CBCT) atauTransformator Toroidal membentuk perlindungan kebocoran jantung bumi:

Operasi Biasa: Semua konduktor aktif (fase + netral) melewati inti toroidal. Arus seimbang menghasilkan medan magnet berlawanan yang menghilangkan fluks bersih hingga nol—tidak ada arus sekunder yang diinduksi.

Kondisi Kesalahan: Ketika arus bocor mengalir ke bumi (melalui kegagalan isolasi atau kontak manusia), ketidakseimbangan arus menciptakan sisa fluks magnet di inti toroidal. Fluks ini menginduksi tegangan pada belitan sekunder, memberi energi pada relai sensitif atau rangkaian trip elektronik.

Karakteristik Perjalanan menurut IEC 61008/61009:

1 × IΔn: Trip ≤ 300ms (seketika), ≤ 500ms (tipe S selektif)

2 × SayaΔn: Trip ≤ 150ms (seketika), ≤ 200ms (tipe S)

5 × IΔn: Trip ≤ 40ms (seketika), ≤ 150ms (tipe S)

Lingkungan Aplikasi & Kasus Penggunaan

Sektor Industri	Aplikasi Khusus	Spesifikasi Khas
Pusat Data	Distribusi utama, bypass UPS, perlindungan bus- coupler	250A-500A, Tipe A, selektif tipe S 300mA, Icu 70kA, mendukung komunikasi
Fasilitas Kesehatan	Distribusi utama rumah sakit, sistem IT medis, ruang operasi	100A-400A, Tipe A, sensitivitas tinggi 10mA/30mA, pemantauan isolasi
Pabrik Manufaktur	Pusat kendali motor, peralatan las, penggerak kecepatan variabel	160A-500A, Tipe B (untuk VFD), 300mA, 50kA Icu, perjalanan elektronik
Bangunan Komersial	Distribusi bertingkat tinggi, pusat perbelanjaan, bandara	125A-400A, Tipe A, 100mA/300mA, 36kA Icu
Minyak & Gas / Kelautan	Anjungan lepas pantai, rig pengeboran, sistem tenaga kapal	250A-500A, Tipe A, 500mA, tropis (T2), tahan korosi

Proses Manufaktur & Alur Kerja Produksi

Urutan Pembuatan yang Presisi

Bahan Baku IQC → Produksi Trafo Toroidal → Fabrikasi Kotak Cetakan → Perakitan Sistem Kontak → Integrasi Unit Perjalanan Elektronik → Kalibrasi Modul Arus Residu → Perakitan Utama → Pengujian Komprehensif → QC Akhir → Pengemasan

Tahapan Manufaktur Kritis

Panggung	Detail Proses	Poin Kontrol Kualitas
Belitan Trafo Toroidal	Inti nanokristalin atau ferit dengan permeabilitas tinggi (µr > 10.000), belitan presisi pada belitan primer (through-pass) dan sekunder (penginderaan), impregnasi vakum	Verifikasi kurva magnetisasi inti, tegangan sekunder pada 1×IΔn ±5%, resistansi insulasi >100MΩ
Integrasi CBCT	Pemasangan inti toroidal di sekeliling semua konduktor fasa/netral, pelindung terhadap medan magnet eksternal, sambungan ke relai trip/elektronik	Tes keseimbangan dengan beban 6×In (tidak ada gangguan trip), kekebalan terhadap harmonik ke-3
Mekanisme Perjalanan Arus Sisa	Relai terpolarisasi sensitif (daya trip 5-50mW) atau pemicu MOSFET elektronik, sambungan mekanis ke bilah trip utama	Verifikasi daya trip, waktu respons <20 ms, stabilitas suhu -25°C hingga +70°C
Produksi Kotak Cetakan	Cetakan injeksi plastik termoset BMC (DMC-2), pengawetan 150-180°C, ketahanan penelusuran tinggi >600V	Toleransi dimensi ±0,1mm, kekuatan dielektrik >15kV/mm, tahan api UL 94 V-0
Majelis Kontak Utama	Kontak tembaga berlapis perak (AgNi 90/10), lengan mesin CNC, mematri dalam atmosfer nitrogen	Resistensi kontak <50μΩ, ketebalan perak 8-12μm (XRF), kekerasan HV 100-150
Pemrograman Unit Perjalanan Elektronik	Perlindungan LSIG+Δ berbasis mikroprosesor, pengunggahan firmware, kalibrasi kurva, pengaturan protokol komunikasi	±5% akurasi arus, ±10% akurasi waktu, verifikasi ZSI (Zone Selective Interlocking).
Integrasi & Kalibrasi Akhir	Perakitan sistem trip termal-magnetik atau elektronik dengan modul arus sisa, interlocking mekanis, mekanisme pegangan	Gabungan verifikasi perjalanan arus lebih + kebocoran bumi, ketahanan dielektrik 3kV/1 menit

Spesifikasi Bahan Baku & Komponen Utama

Komponen	Spesifikasi Bahan	Standar Pemasok	Properti Utama
Inti Toroidal (CBCT)	Paduan nanokristalin (Finemet) atau ferit Mn-Zn (PC40)	IEC 60404-8, JIS C 2531	Permeabilitas tinggi µr > 10.000, koersivitas rendah <2A/m, kerapatan fluks saturasi >1,2T
Kawat Kumparan Penginderaan	Kawat tembaga berenamel (0,05-0,1 mm), Kelas F 155°C	IEC 60317	Tegangan tembus >1kV, fleksibilitas >10× diameter, kemampuan solder 390°C
Relai Perjalanan	Relai pengunci terpolarisasi, sensitivitas 5-50mW	IEC 61810	Waktu respons <10 ms, resistansi koil 1-5kΩ, masa pakai mekanis >10⁶ operasi
Perumahan Kasus yang Dibentuk	BMC (Bulk Moulding Compound) DMC-2, diperkuat serat kaca	IEC 60664-1, UL 94 V-0	Indeks pelacakan >600V, tahan panas 180°C, kekuatan benturan >8 kJ/m²
Kontak Utama	Tembaga elektrolitik (Cu-ETP) + Pelapisan perak-nikel (AgNi 90/10)	ASTM B152	Konduktivitas ≥100% IACS, ketahanan erosi busur, sifat anti-pengelasan
Elemen Bimetalik	Komposit baja inconel/pasivasi (ASTM TM2)	ASTM B388	Tingkat defleksi 0,15-0,25mm/°C, stabilitas jangka panjang ±3%, ketahanan mulur
Komponen Elektronik	PCB kelas industri, sensor efek Hall, prosesor ARM Cortex-M4	IEC 60721-3-3, IEC 61000	Suhu pengoperasian -25°C hingga +70°C, kekebalan EMC Level 4, kemampuan SIL 2
Terminal	Tembaga T2 (C11000) dengan pelapisan timah (8-12μm)	ASTM B187/B16	Kepadatan arus 1,2-1,5 A/mm², ketahanan torsi 5-15Nm, ketahanan korosi
Mekanisme Operasi	Baja pegas (SWOSC-V) atau baja tahan karat (301)	JIS G 3560	Kehidupan kelelahan >20,000 siklus, kekuatan tarik 1800-2000MPa, relaksasi <5%

Kepatuhan Standar & Protokol Pengujian

Kerangka Standar Internasional

Standar	Cakupan	Peringkat yang Berlaku
IEC 60947-2 Lampiran B	Pemutus sirkuit yang dilengkapi proteksi arus sisa (CBR)	CBR Industri >80A, perlindungan komprehensif
EN 60947-2	Versi harmonisasi Eropa dari IEC 60947-2	Penandaan CE, kepatuhan pasar UE
GB/T 14048.2	Setara dengan standar nasional Tiongkok	Sertifikasi CCC, pasar Cina

Tes Jenis Wajib (IEC 60947-2 + Lampiran B)

Kategori Tes	Tes Khusus	Kriteria Penerimaan
Kinerja Sisa Saat Ini	Waktu tersandung pada 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (seketika); Tipe S: ≤500ms, ≤200ms, ≤150ms
	Non-tersandung pada 0,5×IΔn	Tidak ada perjalanan untuk waktu tunda terukur 2×
	Ketahanan arus lonjakan (8/20μs, 3kA)	Tidak ada gangguan perjalanan, Tipe A: impuls 250A, Tipe F: 1000A, Tipe B: 3000A
Perlindungan Arus Berlebih	Kenaikan suhu pada nilai In	Terminal ≤80K, casing ≤40K
	Pemutusan arus pendek (Icu/Ics)	3 operasi, interupsi berhasil, pemulihan dielektrik
	Verifikasi kurva perjalanan (L-S-I)	±10% akurasi saat ini, ±20% akurasi waktu
Sifat Dielektrik	Ketahanan frekuensi daya (2.5kV-3.5kV/1 menit)	Tidak ada kerusakan, tidak ada flashover
Sifat Dielektrik	Ketahanan impuls (8kV 1,2/50μs)	Tidak ada pelepasan yang mengganggu
Mekanik & Lingkungan	Daya tahan mekanis (10.000-20.000 siklus)	<5% penyimpangan parameter, tidak ada kegagalan
Mekanik & Lingkungan	Imunitas EMC (seri IEC 61000-4)	Tidak ada gangguan yang tersandung akibat interferensi yang dipancarkan/dikonduksi

Kontrol Kualitas & Standar Inspeksi Pabrik

QC Materi Masuk (IQC)

Bahan	Barang Inspeksi	Rencana Pengambilan Sampel	Peralatan
Inti toroidal	Permeabilitas magnetik, fluks saturasi, kerugian inti	Per batch, pengujian kurva BH	Penganalisis BH, penganalisis impedansi
Kawat penginderaan	Diameter, ketebalan insulasi, tegangan tembus	AQL 0,65	Mikrometer, penguji dielektrik
Senyawa plastik BMC	Kandungan kaca, viskositas, karakteristik pengawetan, indeks pelacakan	Per batch, pengujian COA +	Rheometer, penganalisis DSC, alat uji pelacakan
Solusi pelapisan perak	Konsentrasi logam, pH, pengotor	Pemantauan harian	Spektrometer serapan atom
Komponen elektronik	Uji fungsi, verifikasi parameter, versi firmware	100% AOI, 5% berfungsi	LCR meter, osiloskop, pemindaian batas

Kontrol Kualitas Dalam Proses (IPQC)

Stasiun	Parameter Kontrol	Frekuensi	Metode
Belitan trafo toroidal	Rasio putaran, induktansi, resistansi isolasi	Setiap unit	Meteran LCR, penguji isolasi
perakitan CBCT	Uji keseimbangan dengan beban terukur, kekebalan terhadap harmonik	Setiap 100 unit	Tes injeksi primer, generator harmonik
Kalibrasi arus sisa	Ambang batas perjalanan pada IΔn, waktu respons, non-perjalanan pada 0,5×IΔn	Setiap unit	Penguji RCD otomatis (dapat diprogram 0,5-1000mA)
Rakitan kontak utama	Kesenjangan kontak, tekanan, keselarasan, resistensi	Setiap 100 unit	Pengukur gaya, mikro-ohmmeter
Integrasi akhir	Gabungan verifikasi trip arus lebih + kebocoran bumi	Setiap unit	Bangku tes terintegrasi (injeksi primer + simulasi kebocoran)

Kontrol Kualitas Akhir (FQC) & QC Keluar (OQC)

Barang Tes	Standar	Ukuran Sampel
Sisa waktu perjalanan saat ini	1×IΔn, 2×IΔn, 5×IΔn sesuai IEC 61008/61009	100%
Tes non-trip pada 0,5×IΔn	2× waktu tunda terukur	100%
Kurva perjalanan arus lebih	1,05×Masuk, 1,25×Masuk, 5×Masuk, 10×Masuk	100%
Dielektrik menahan tegangan	2.5kV AC/1 menit	100%
Resistensi isolasi	>100MΩ @ 500V DC	100%
Resistensi kontak	<50μΩ per tiang	100%
Verifikasi penandaan torsi	Pengencangan terminal sesuai spesifikasi	100%
Inspeksi visual & dimensi	Nol cacat pada dimensi kritis	100%
Menandai keabadian	Menyeka pelarut, uji abrasi	AQL 1.0
Integritas kemasan	Uji jatuh, getaran (ISTA 3A)	Per lot

Infrastruktur Produksi & Kemampuan Manufaktur

Peralatan Produksi Lanjutan

Kategori Peralatan	Spesifikasi Mesin	Fungsi	Kapasitas
Mesin Berliku Toroidal	Gulungan toroidal otomatis dengan kontrol tegangan	Gulungan primer/sekunder CBCT, pelapisan presisi	5.000 trafo/hari
Tungku Annealing Inti	Anil vakum dengan atmosfer nitrogen	Perlakuan panas inti nanokristalin, menghilangkan stres	2.000 inti/batch
Cetakan Injeksi	Mesin press termoset BMC seberat 300 ton	Perumahan CBR, saluran busur, blok terminal	3.000 kasus/hari
Pemesinan CNC	Pusat permesinan vertikal 5 sumbu	Pemesinan kontak presisi, geometri kompleks	8.000 set kontak/bulan
Perawatan Permukaan	Garis pelapisan perak otomatis	Pelapisan kontak 8-12μm, keseragaman ketebalan ±1μm	4.000kg/hari
Perakitan	Sel perakitan buruh	Perakitan mekanisme, integrasi CBCT, kalibrasi	1.500 unit/hari per baris
Peralatan Pengujian	Bangku tes CBR terintegrasi	Gabungan verifikasi arus lebih + arus sisa	300 unit/jam
	Ruang uji EMC (3m/10m, Teseq)	Uji imunitas/emisi untuk unit elektronik	50 unit/hari

Kapasitas Produksi & Waktu Timbal

Kategori Produk	Kapasitas Bulanan	Waktu Pimpin Standar	Kemampuan Pemesanan Mendesak
CBR 4P (16A-125A)	10.000 unit	4-5 minggu	3 hari (stok komponen)
Industri CBR (160A-400A)	8.000 unit	4-5 minggu	5 hari
CBR Industri Berat (630A-800A)	3.000 unit	4-5 minggu	7 hari
Konfigurasi khusus (IΔn khusus, kurva)	Dasar proyek	5-6 minggu	2 minggu

Struktur Tim Teknik & Teknis

Departemen	Personil	Keahlian	Tanggung jawab
Rekayasa Penelitian dan Pengembangan	5 insinyur	Teknologi arus sisa, desain sensor magnetik, sistem tertanam, elektronika daya	Pengembangan CBR baru, inovasi Tipe B/F/B+, portofolio paten (40+ paten)
Rekayasa Proses	18 insinyur	Manufaktur trafo toroidal, pencetakan BMC, perakitan presisi, lean manufacturing	Optimalisasi produksi, dokumentasi SOP, peningkatan hasil (>99,5%)
Pengujian & Validasi	15 insinyur	Pengujian arus tinggi, simulasi arus sisa, EMC, pengujian lingkungan	Koordinasi pengujian tipe (IEC 60947-2 Lampiran B, IEC 61008/61009), analisis kegagalan
Rekayasa Aplikasi	10 insinyur	Koordinasi selektif, skema perlindungan kebocoran bumi, aplikasi EV/terbarukan	Dukungan teknis pelanggan, studi diskriminasi, commissioning lokasi
Jaminan Kualitas	30 teknisi	ISO 9001, ISO 14001, pengendalian proses statistik, laboratorium metrologi	Audit pemasok, audit proses, tindakan korektif, manajemen kalibrasi

Sertifikasi & Dokumentasi Kepatuhan

Sertifikasi	Badan Penerbit	Cakupan	Keabsahan
ISO 9001:2015	ZHONGDA HUAYUAN	Sistem manajemen mutu	Pengawasan tahunan
Uji Tipe Lampiran B IEC 60947-2	Intertek	kinerja industri CBR	Per seri produk
Penandaan CE	Badan yang Diberitahu	Akses pasar UE	Bergantung pada desain
CCC (Tiongkok)	CQC	Sertifikasi wajib Tiongkok	validitas 5 tahun
Skema CB	IECEE	Sertifikasi internasional	Per seri produk

Mengapa Manufaktur CBR Kami Berbeda

Fasilitas produksi kami mewakili40 tahun spesialisasi dalam teknologi perlindungan arus sisa dan kebocoran bumi, menghasilkan CBR yang melampaui standar global melalui:

Keahlian trafo toroidal: Produksi inti nanokristalin internal, otomatisasi penggulungan presisi, dan pengujian CBCT komprehensif memastikan akurasi sensitivitas <±5%.

Integrasi vertikal: Dari pemrosesan material inti hingga perakitan akhir, kontrol penuh atas komponen penting (transformator toroidal, unit trip elektronik, kotak cetakan)

Infrastruktur pengujian tingkat lanjut: $3M+ diinvestasikan dalam sistem pengujian CBR terintegrasi yang mampu melakukan verifikasi arus berlebih dan arus sisa secara bersamaan, pengujian sensitivitas DC Tipe B, dan kepatuhan EMC

Strategi sertifikasi global: Kepatuhan multi-standar memungkinkan masuknya pasar dengan lancar di 100+ negara tanpa pengujian yang berlebihan

Untuk spesifikasi teknis, studi koordinasi selektif, panduan aplikasi Tipe B, atau penjadwalan audit pabrik, tim teknik kami memberikan konsultasi langsung untuk memastikan arsitektur perlindungan kebocoran bumi Anda memenuhi persyaratan keselamatan personel dan tujuan kelangsungan operasional.

View as

MCCB dengan Perlindungan Kebocoran

Sumber CDADA MCCB dengan Perlindungan Kebocoran (Seri DAM1L) dari Shanghai DADA Electric, sebagai pabrik yang andal, kami dapat menawarkan dukungan teknis dan layanan OEM. 4P, 16–500A, kebocoran pembumian yang dapat disesuaikan (30mA–1000mA), bersertifikat CE/CB/SEMKO. Ideal untuk kebakaran & keselamatan pribadi di gedung, terowongan & lokasi industri.

Lihat Lebih Banyak >> mengirimkan permintaan >>

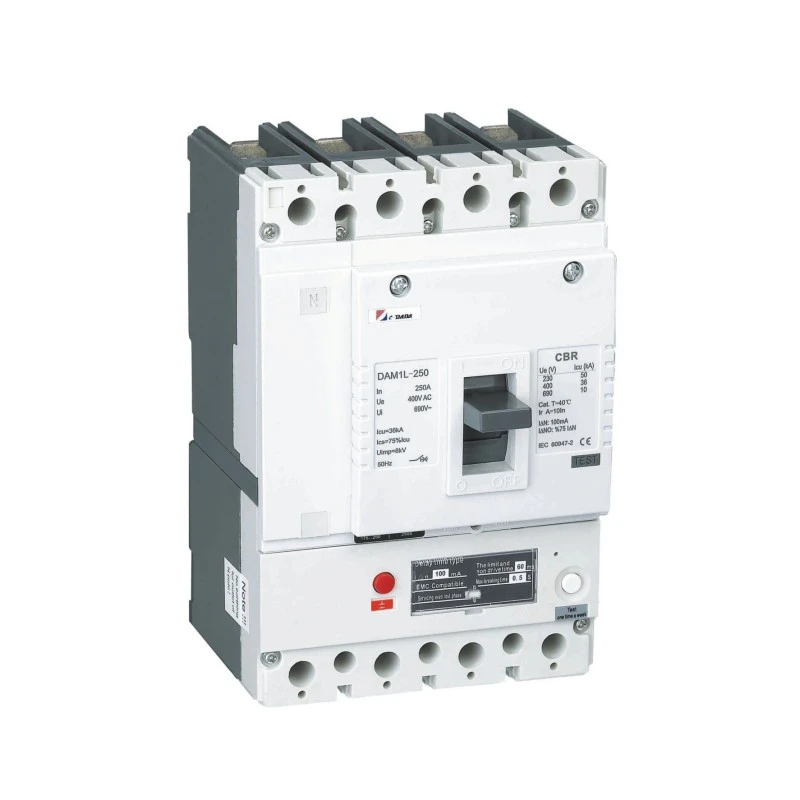

Pemutus Arus Tipe AC dengan Operasi Arus Sisa
