MCCB dengan Perlindungan Kebocoran

Tingkatkan keamanan kelistrikan lebih dari sekadar perlindungan kelebihan beban dan hubung singkat dengan MCCB Seri CDADA DAM1L dengan Perlindungan Kebocoran, pemutus sirkuit terpadu dengan fungsi arus sisa (RCD/ELCB) bawaan. Dirancang oleh produsen profesional Shanghai DADA Electric CO., LTD dengan standar internasional, MCCB 4P kebocoran ini menggabungkan distribusi daya berkinerja tinggi dengan deteksi kesalahan tanah yang menyelamatkan nyawa dan api.

Bernilai mulai dari 10A hingga 500A pada 400V/415V, produk ini menawarkan arus pengoperasian sisa yang dapat disesuaikan (30mA–1000mA) dan waktu tunda opsional—memungkinkan perlindungan khusus untuk keselamatan pribadi (≤30mA) atau pencegahan kebakaran (100mA–500mA+). Dengan elektronik bertenaga multi-fase, perangkat ini tetap beroperasi meskipun satu fasa gagal atau voltase turun hingga 50V, memastikan keandalan yang tak tertandingi dalam infrastruktur penting seperti terowongan, gedung bertingkat, pusat transportasi, dan pabrik industri.

Spesifikasi Utama

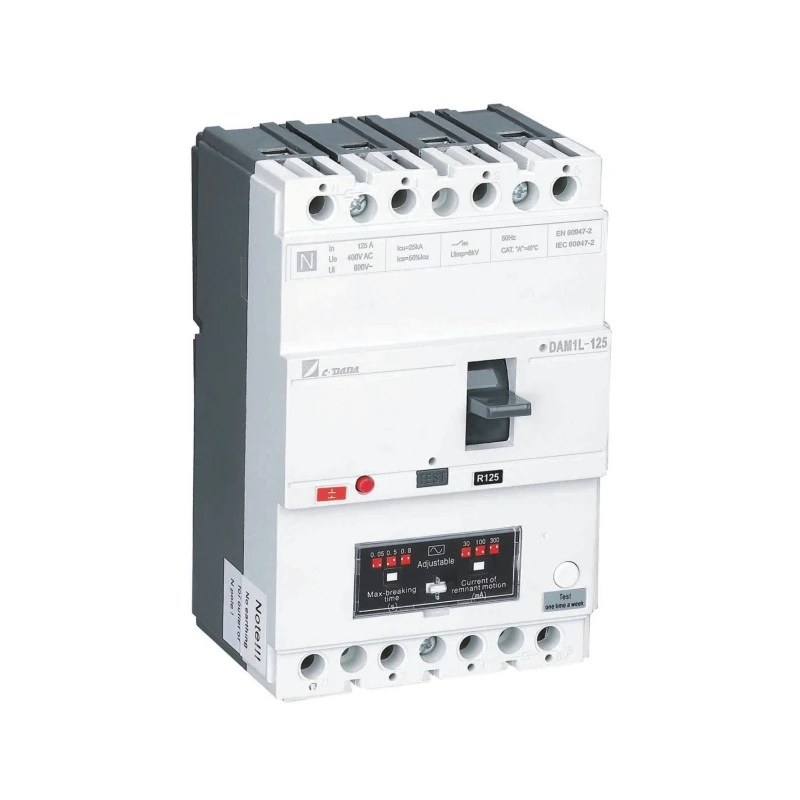

Model: Seri DAM1L – MCCB Kebocoran Bumi (MCCB tipe CBR)

Polandia: 4P (standar; 3P tersedia berdasarkan permintaan)

Nilai Saat Ini (Dalam): 10A – 500A

Tegangan Terukur: 400V / 415V AC, 50Hz

Tegangan Isolasi (Ui): 400V (≤160A), 690V (>250A)

Pengaturan Arus Sisa (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Penyesuaian: Penyesuaian I△n dan waktu perjalanan di lokasi (seketika atau tertunda)

Jenis Kapasitas Pemutusan:

Tipe B: Dasar (Inm <100A)

Tipe S: Standar

Tipe H: Daya putus tinggi (>160A)

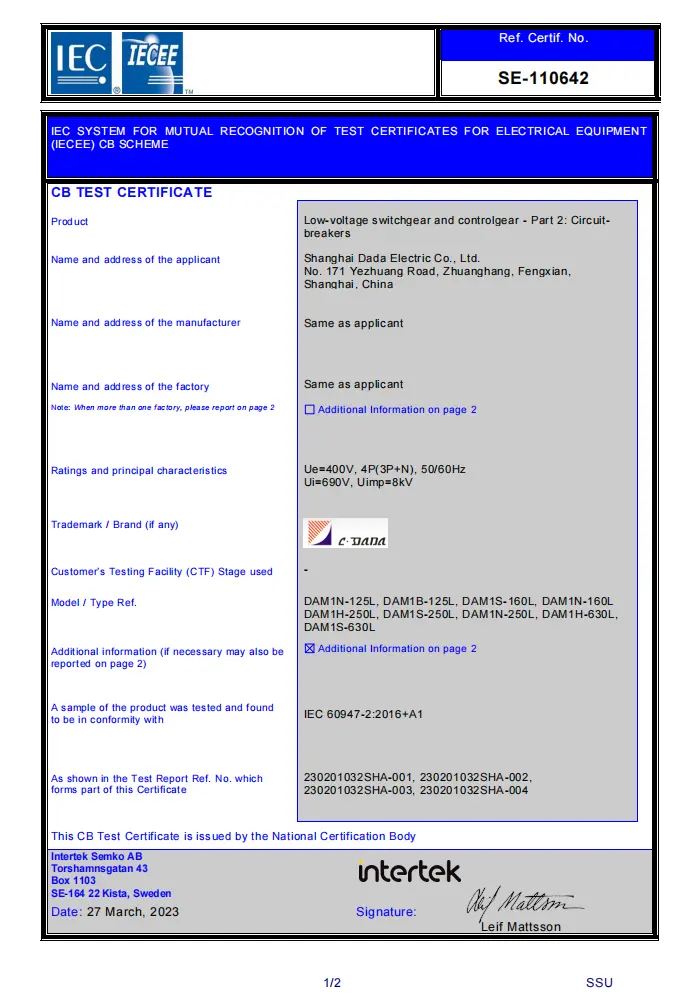

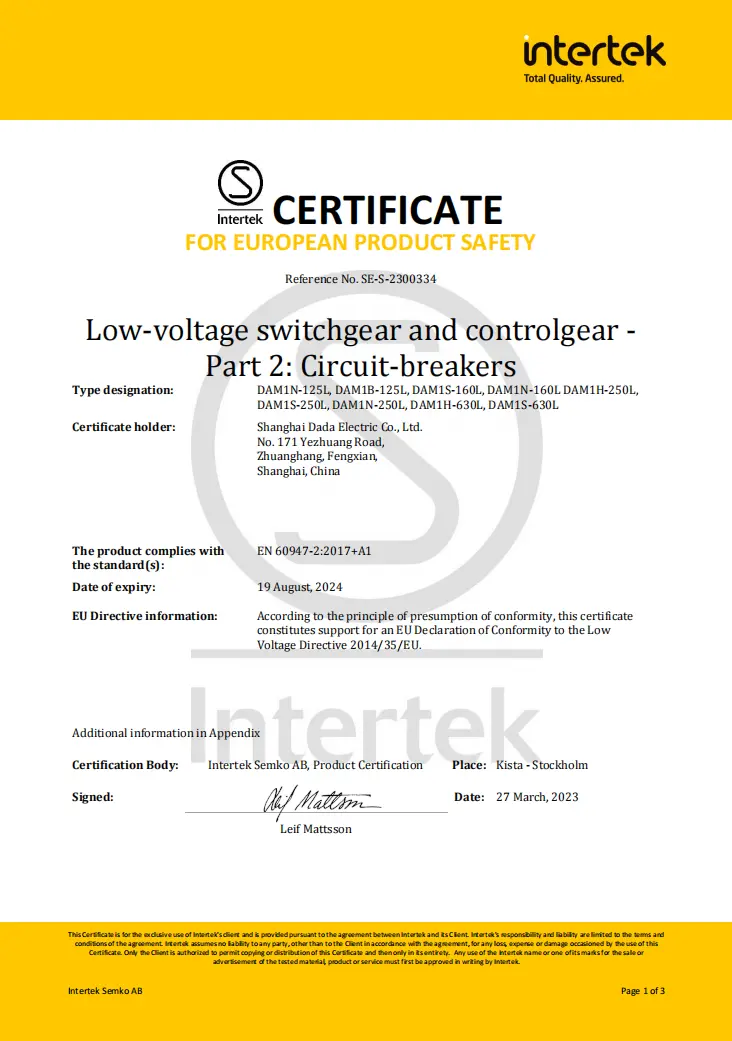

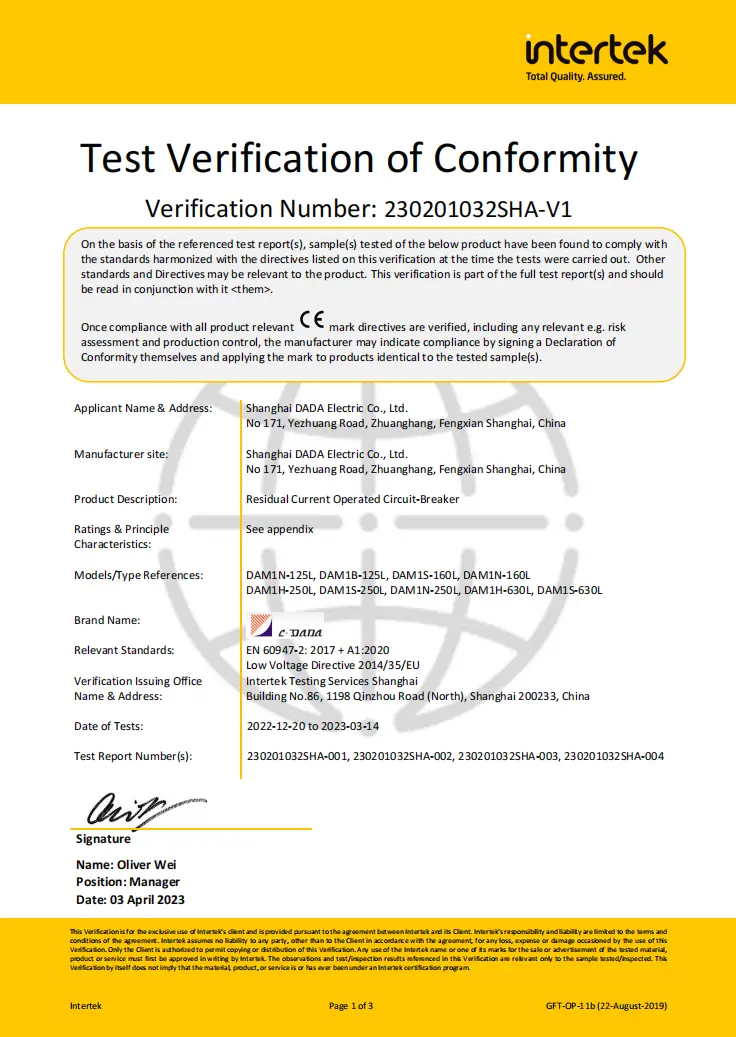

Sertifikasi: CE, CB, SEMKO

Fitur Utama:

★ Sirkuit RCD bertenaga multi-fase → bekerja hingga 50V

★ Pisahkan kontak utama & busur

★ Tombol tes tekan-untuk-perjalanan

★ Pengaturan magnet yang dapat disesuaikan (0,8–1,0×In)

★ Kemampuan anti-interferensi EMI/RFI yang kuat

★ Rangkaian aksesori lengkap: trip shunt, kontak bantu/alarm, pegangan putar

Lembar data teknis

Pemutus Sirkuit Kebocoran Bumi (ELCB)

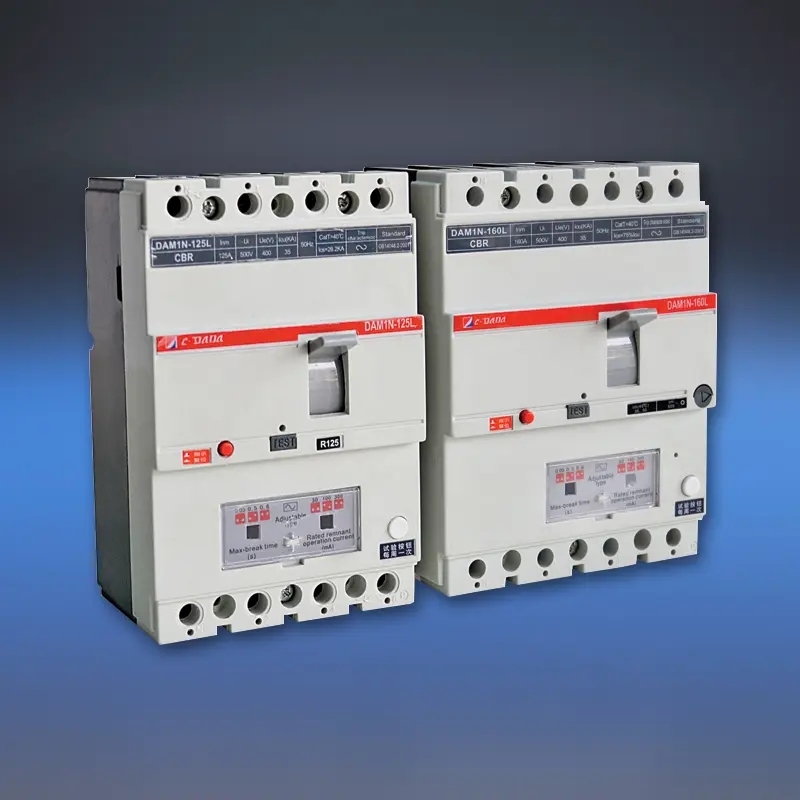

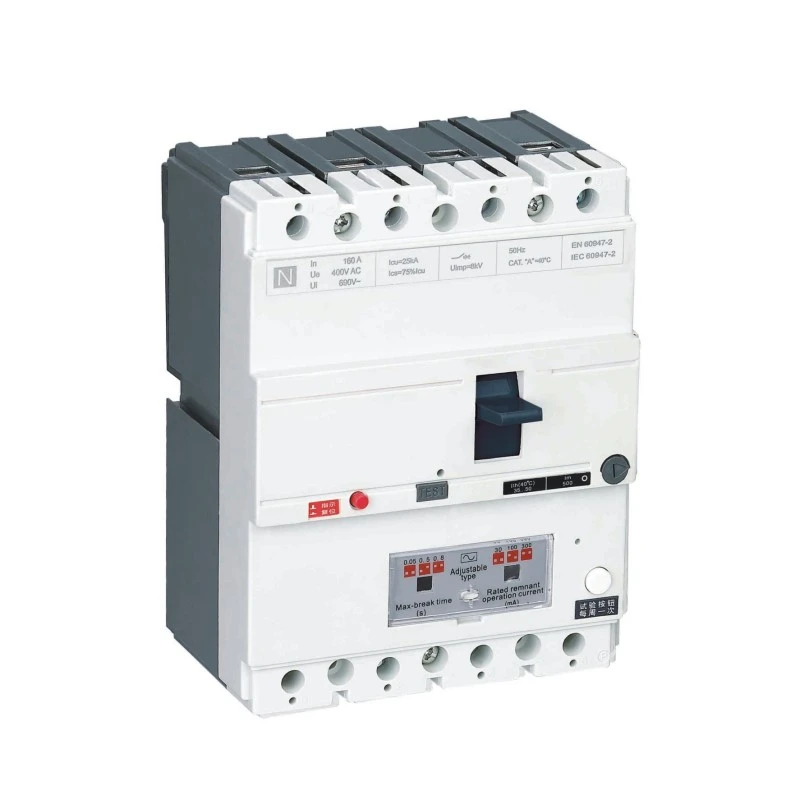

Model			DAM1-125L			DAM1-160L
Melanggar Kode Kapasitas			B	N	S	B	N	S
Nilai Arus Ukuran Bingkai- Inm (A)			125A			160A
Nilai Arus Masuk (40,50 atau 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
UI (V)			690V			690V
Ue (V)			400V			400/415V
Jumlah Tiang			4P			4P
Icu (KA)			25	35	50	25	35	50
IC (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(puncak)/cos ф (KA)			40/0.3	73,5/0,25	105/0,25	41/0.3	73,5/0,25	110/0,25
(Saya△m)KA/cosф			9/0.5			19/0.5
Ambang batas arus sisa (mA)			100-300-500			100-300-500
Waktu tunda (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Sifat Dielektrik (V)			2500			3000
jarak ionisasi (mm)			≤30/0			≤30/0
Ketahanan	Jumlah Siklus		8000			8000
	Kehidupan Listrik		1000			1000
	Kehidupan Mekanik		7000			7000
Kategori (EN 60947-2/IEC 60947-2)	Sirkuit utama		SEBUAH/0			SEBUAH/0
	Sirkuit bantu		AC-15			AC-15
Pelepasan Tegangan Bawah			√			√
Pelepasan Shunt			√			√
Kontak Tambahan			√			√
Kontak Alarm			√			√
Kontak Bantu dan Kontak Alarm			√			√
Menangani Mekanisme Operasi			√			√
Mekanisme Operasi Kelistrikan			√			√
Penutup terminal			√			√
Pemisah fase			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	Hmm)	3P	-			-
		4P	70			70
Berat	Memperbaiki versi 3P/4P		-			-
	Versi plugin 3P/4P		-			-
	Gambar versi 3P/4P		-			-

Mengapa Memilih CDADA MCCB dengan Perlindungan Kebocoran?

★ Keamanan Terintegrasi Sejati

Tidak seperti modul RCD tambahan, DAM1L memiliki perlindungan kebocoran bawaan yang dikalibrasi oleh pabrik—memastikan koordinasi sempurna dan menghilangkan masalah kompatibilitas.

★ Daya Multi-Fase untuk Sirkuit RCD

RCD awal gagal jika satu fase hilang. Desain CDADA menggunakan seluruh fase untuk memberi daya pada perangkat elektronik proteksi, sehingga tetap berfungsi bahkan saat fase hilang atau tegangan rendah yang parah.

★ Tujuan Perlindungan Ganda dalam Satu Perangkat

◆ 30mA: Memenuhi persyaratan IEC untuk perlindungan guncangan pribadi

◆ 100mA–1000mA: Mencegah kebakaran degradasi insulasi akibat gangguan tanah yang kecil dan terus-menerus

★ Dapat Disesuaikan di Lapangan untuk Kondisi Dunia Nyata

Sempurnakan sensitivitas dan waktu tunda untuk menghindari gangguan tersandung di lingkungan basah (misalnya, tempat pencucian mobil, peternakan) dengan tetap menjaga keselamatan.

★ Keandalan Tingkat Industri

Kapasitas pemutusan yang tinggi (tipe H), pemisahan busur yang kuat, dan perlindungan terminal IP20+ membuatnya cocok untuk lingkungan komersial dan industri yang keras.

★ Kepatuhan Global, Nilai Lokal

Tersertifikasi untuk Eropa (CE/CB), negara-negara Nordik (SEMKO)—ideal untuk proyek ekspor—dengan harga kompetitif dari pabrikan China yang tepercaya.

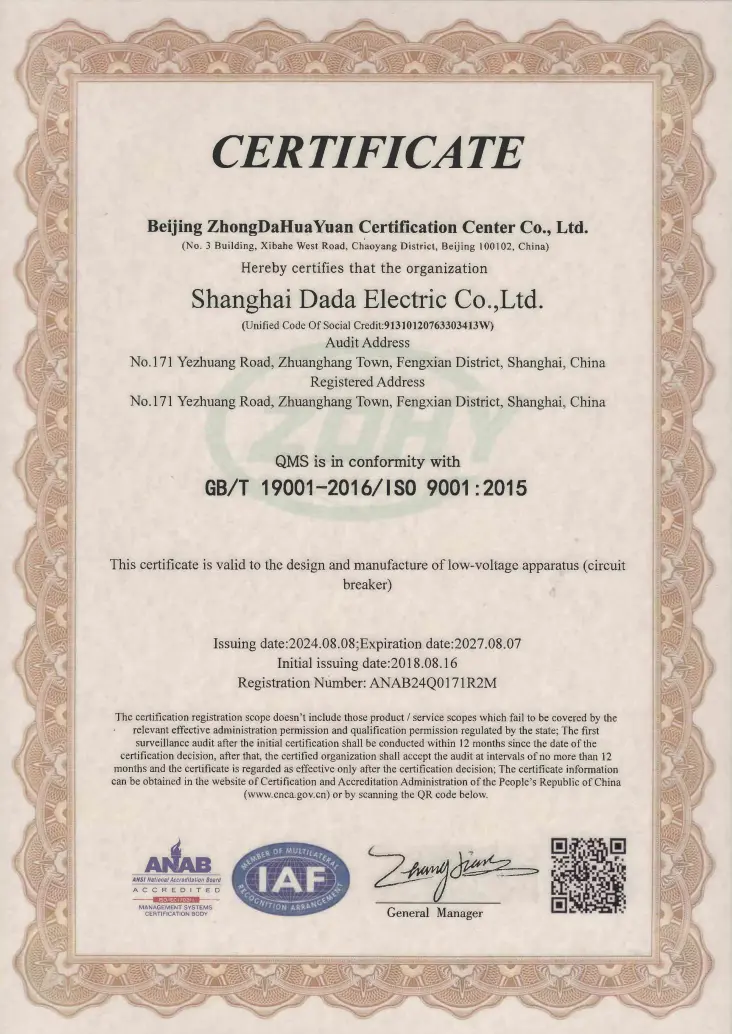

★ Fasilitas manufaktur kami disertifikasi berdasarkan Sistem Manajemen Mutu ISO9001:2015.

Aplikasi Khas

Perumahan Bertingkat Tinggi: Panel lantai atau pendapatan utama (300mA untuk pengurangan risiko kebakaran)

Terowongan & Kereta Bawah Tanah: Infrastruktur penting yang memerlukan deteksi kebocoran yang aman dari kegagalan

Rumah Sakit & Sekolah: perlindungan 30mA di area basah (laboratorium, toilet)

Pabrik Industri: Pengumpan motor dengan pemantauan gangguan tanah

Lokasi Konstruksi: Distribusi listrik sementara dengan perlindungan personel

Pertanyaan Umum

Q1: Apa perbedaan antara MCCB standar dan MCCB dengan perlindungan kebocoran?

A1: MCCB standar hanya melindungi terhadap kelebihan beban dan korsleting. DAM1L menambahkan deteksi arus sisa (kebocoran bumi)—tersandung ketika arus bocor ke tanah (misalnya, melalui orang atau insulasi rusak), mencegah sengatan listrik atau kebakaran.

Q2: Dapatkah saya menggunakan RCD MCCB 100A untuk perlindungan pribadi?

A2: Hanya jika diatur ke 30mA. Arus pengenal (100A) menentukan kapasitas beban; pengaturan sisa (I△n) mendefinisikan fungsi keselamatan. Untuk perlindungan guncangan, I△n harus ≤30mA, terlepas dari In.

Q3: Mengapa rangkaian RCD membutuhkan daya multi-fase?

A3: Jika hanya diberi daya oleh satu fasa, kegagalan satu fasa akan menonaktifkan perlindungan kebocoran. Desain multi-fase CDADA memastikan RCD tetap aktif bahkan selama kehilangan fasa atau tegangan rendah (turun hingga 50V)—penting untuk kelangsungan keselamatan.

Q4: Apakah MCCB kebocoran 4P cocok untuk sistem TT atau TN-S?

A4: Ya—ini dirancang untuk sistem TT, TN-S, dan IT. Desain 4P memecah semua fase dan netral, hal ini penting untuk sistem TT di mana netral tidak dapat diandalkan di hulu.

Q5: Mengapa memilih CDADA dibandingkan kombinasi RCD + MCCB modular?

A5: CDADA DAM1L menawarkan:

● Jejak yang lebih kecil (terintegrasi vs. dua perangkat)

● Koordinasi terjamin (tidak ada risiko ketidakcocokan)

● Biaya lebih rendah & kerumitan pemasangan kabel

● Keandalan yang lebih tinggi (satu unit tersegel)

● Penyesuaian di lokasi tidak dapat dilakukan dengan RCD dengan sensitivitas tetap
