A 125 Pemutus Arus Miniatur 15KAdirancang untuk sistem kelistrikan yang memerlukan kapasitas arus tinggi dan perlindungan hubung singkat yang andal. Tidak seperti MCB konvensional berperingkat rendah, perangkat berkapasitas putus tinggi 125A dapat mengatasi aplikasi distribusi yang menuntut dimana arus gangguan mungkin jauh lebih tinggi. Artikel ini menjelaskan cara kerja MCB 125 15KA, apa arti spesifikasi utamanya, di mana dapat digunakan, cara memilih dan memasangnya dengan benar, dan apa saja yang harus diperiksa oleh tim pembelian sebelum melakukan pemesanan. Ini juga mengeksplorasi fitur desain praktis seri DAB7-125 dari Shanghai DaDa Electric Co., Ltd., termasuk perlindungan termal-magnetik, desain pembatas arus, terminal kabel besar, dan kapasitas pemutusan 15kA.
Daftar isi
- Apa Itu Pemutus Arus Miniatur 125 15KA?
- Mengapa 125A dan 15KA Penting?
- Bagaimana Mekanisme Perlindungan Bekerja?
- Fitur Manakah yang Meningkatkan Kinerja Praktis?
- Dimana MCB 125 15KA Dapat Digunakan?
- Spesifikasi Utama untuk Diperiksa
- Cara Memilih Konfigurasi yang Tepat
- Pertimbangan Pemasangan dan Pemeliharaan
- Masalah Umum dan Kekhawatiran Pembelian
- Mengapa Shanghai DaDa Electric Co., Ltd.?
- Pertanyaan yang Sering Diajukan
- Pertimbangan Akhir
Apa Itu Pemutus Arus Miniatur 125 15KA?
Miniature Circuit Breaker 125 15KA adalah alat pelindung arus tinggi yang dirancang untuk memutus rangkaian listrik ketika terjadi kondisi arus tidak normal. Dalam penunjukan produk, “125” umumnya mengidentifikasi arus pengenal hingga 125A, sedangkan “15KA” mengacu pada kapasitas pemutusan hubung singkat 15kA berdasarkan kondisi dan standar pengujian yang berlaku.
Kedua angka ini menggambarkan karakteristik kelistrikan yang berbeda. Peringkat 125A berkaitan dengan arus yang dirancang untuk dibawa oleh pemutus dalam kondisi pengoperasian tertentu. Angka 15kA berkaitan dengan tingkat arus hubung singkat prospektif yang dapat diinterupsi oleh pemutus dengan aman dalam kondisi yang ditentukan.
Perbedaan ini penting ketika para insinyur membandingkan pemutus sirkuit. Nilai arus yang lebih tinggi tidak secara otomatis berarti kapasitas pemutusan hubung singkat yang lebih tinggi. Kedua nilai tersebut harus dievaluasi terhadap karakteristik kelistrikan instalasi.

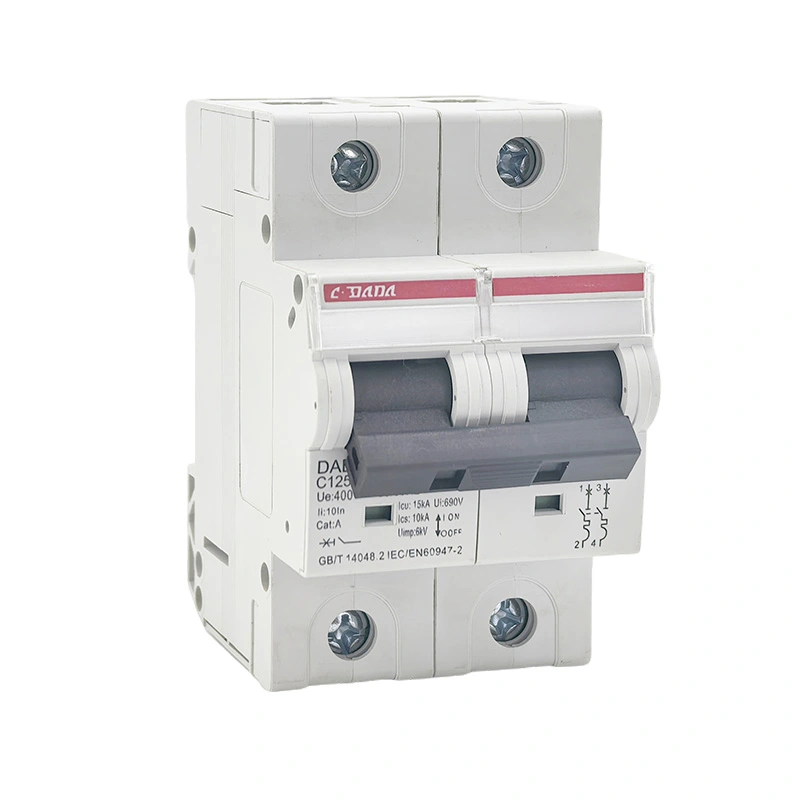

Seri DAB7-125 dari Shanghai DaDa Electric Co., Ltd. dikembangkan untuk aplikasi distribusi daya industri dan komersial. Informasi produk yang dipublikasikan mengidentifikasi opsi arus pengenal maksimum 125A dan kapasitas pemutusan tinggi termasuk 15kA. Pabrikan juga menetapkan perlindungan termal-magnetik dan desain pembatas arus.
Mengapa 125A dan 15KA Penting?
Sistem distribusi listrik dapat mengandung energi gangguan yang besar, terutama di dekat transformator, papan distribusi, mesin industri, dan beban listrik yang besar. Jika gawai proteksi terkena arus gangguan di atas kemampuan interupsi yang ditentukan, konsekuensinya dapat mencakup kerusakan peralatan, busur api berlebih, dan risiko keselamatan yang serius.
Kapasitas pemutusan 15kA memberikan margin interupsi yang lebih tinggi dibandingkan MCB standar berkapasitas pemutusan rendah. Namun kesesuaian sebenarnya bergantung pada calon arus hubung singkat di titik pemasangan dan persyaratan standar kelistrikan yang berlaku.
| Parameter | Apa yang Ditunjukkannya | Mengapa Itu Penting |
|---|---|---|
| 125A | Nilai saat ini | Menentukan jangkauan arus normal dari pemutus. |
| 15kA | Kemampuan interupsi hubung singkat yang tinggi | Membantu pemutus menginterupsi arus gangguan tinggi tertentu. |
| Perjalanan termal | Perlindungan kelebihan beban | Merespon kondisi saat ini yang berlebihan dan berkelanjutan. |
| Perjalanan magnetis | Perlindungan sirkuit pendek | Menyediakan pengoperasian cepat selama kondisi gangguan parah. |
| Pembatasan saat ini | Pengurangan energi kesalahan | Dapat membantu membatasi tekanan pada peralatan hilir. |
Oleh karena itu, ketika merancang sistem distribusi, pemutus harus dipilih berdasarkan perhitungan beban aktual, nilai konduktor, perhitungan arus gangguan, tegangan, frekuensi, konfigurasi tiang dan persyaratan koordinasi, bukan hanya berdasarkan nilai arus saja.
Bagaimana Mekanisme Perlindungan Bekerja?
MCB modern umumnya menggabungkan dua prinsip utama tersandung: perlindungan termal dan perlindungan magnetik. Kedua mekanisme tersebut mengatasi jenis kejadian arus berlebih yang berbeda.
Perlindungan termal merespons kondisi kelebihan beban yang terus berlanjut seiring berjalannya waktu. Ketika arus melebihi tingkat operasi yang diharapkan, panas menyebabkan elemen termal beroperasi dan membuka sirkuit.
Proteksi magnetik ditujukan untuk kondisi gangguan arus tinggi. Respon magnet yang kuat dapat mengaktifkan mekanisme trip dengan cepat ketika terjadi korsleting parah.
Ketika kontak terpisah selama gangguan gangguan, busur listrik dapat terbentuk. Struktur manajemen busur internal membantu mengendalikan dan memadamkan busur selama gangguan.
Konstruksi pembatas arus dapat mengurangi energi yang diizinkan melewati sirkuit selama terjadi arus pendek, sehingga membantu mengurangi tekanan pada komponen yang terhubung.
Informasi produk DAB7-125 menjelaskan fungsi trip termal dan magnetik, mekanisme bebas trip, dan desain pembatas arus. Fitur-fitur ini sangat relevan untuk aplikasi di mana perangkat pelindung harus merespons secara konsisten terhadap kelebihan beban yang berkepanjangan dan gangguan arus tinggi.
Fitur Manakah yang Meningkatkan Kinerja Praktis?
Peralatan proteksi listrik tidak dievaluasi hanya berdasarkan peringkat arus utamanya. Konstruksi mekanis, desain terminal, bahan kontak, metode pemasangan, dan pengaturan kontrol busur internal semuanya dapat memengaruhi kegunaan praktis.
- Kapasitas putus yang tinggi:Spesifikasi 15kA memberikan kemampuan interupsi hubung singkat yang lebih tinggi dibandingkan MCB konvensional berkapasitas rendah.
- Terminal kabel besar:Seri DAB7-125 dirancang dengan terminal besar yang cocok untuk konduktor tembaga dan aluminium hingga 35mm² menurut informasi yang dipublikasikan pabrikan.
- Mekanisme bebas perjalanan:Pemutus dapat mempertahankan fungsi pelindungnya meskipun mekanisme pengoperasian dalam posisi ON.
- Indikasi kontak positif:Indikasi status kontak yang jelas dapat mempermudah pemeriksaan dan pemeliharaan.
- Operasi termal-magnetik:Kondisi arus berlebih yang berbeda dapat diatasi melalui mekanisme trip yang saling melengkapi.
- Pemasangan rel DIN:Pemasangan modular menyederhanakan pemasangan dalam peralatan distribusi yang kompatibel.
- Penutup tahan api:Informasi DAB7-125 yang dipublikasikan menentukan bahan rumah tahan api PA66.
Detail ini penting bagi distributor dan integrator sistem karena efisiensi pemasangan dan kemudahan servis dapat memengaruhi pengalaman pengoperasian secara keseluruhan, bukan hanya harga pembelian awal.
Dimana MCB 125 15KA Dapat Digunakan?
MCB berkapasitas putus tinggi 125A dapat dipertimbangkan untuk sistem distribusi listrik di mana arus rangkaian dan tingkat gangguan berada dalam rentang pengoperasian perangkat yang ditentukan. Lingkungan aplikasi yang umum dapat mencakup fasilitas industri, bangunan komersial, panel distribusi peralatan, dan sirkuit arus tinggi lainnya.
| Aplikasi | Persyaratan Khas | Potensi Manfaat |
|---|---|---|
| Distribusi industri | Beban arus yang lebih tinggi dan kondisi gangguan yang menuntut | Kapasitas arus tinggi dengan perlindungan hubung singkat |
| Bangunan komersial | Perlindungan distribusi yang andal | Perlindungan modular ringkas untuk sirkuit distribusi |
| Sistem permesinan | Perlindungan untuk peralatan listrik dan pengumpan | Respon arus lebih termal dan magnetik |
| Panel distribusi | Perangkat pelindung hemat ruang | Pemasangan rel DIN dan konstruksi modular |
| Peralatan yang boros daya | Arus rangkaian lebih tinggi | Konfigurasi arus terukur hingga 125A tergantung pada model yang dipilih |
Kesesuaian aplikasi harus selalu dikonfirmasi dengan desain kelistrikan yang lengkap. Tegangan, frekuensi, arus gangguan prospektif, ukuran konduktor, suhu sekitar, konfigurasi tiang, dan aturan pemasangan yang berlaku dapat mengubah pilihan pemutus yang sesuai.
Spesifikasi Utama untuk Diperiksa
Pembeli sering kali fokus pada “125A” dan “15kA” karena mudah dimengerti. Namun, pengadaan profesional memerlukan tinjauan spesifikasi yang lebih luas.
| Spesifikasi | Pertanyaan Pembelian |
|---|---|
| Nilai saat ini | Apakah rating yang dipilih sesuai dengan beban rangkaian yang dihitung dan kapasitas konduktor? |
| Kapasitas putus | Apakah kapasitas 15kA yang ditentukan sesuai untuk arus gangguan prospektif? |
| Tegangan terukur | Apakah pemutus arus sesuai dengan tegangan sistem dan pengaturan distribusi? |
| Jumlah tiang | Apakah rangkaian memerlukan konfigurasi 1P, 2P, 3P, 4P atau lainnya? |
| Kurva perjalanan | Apakah karakteristik pelepasan yang dipilih kompatibel dengan beban yang terhubung? |
| Standar yang berlaku | Apakah produk memenuhi standar yang disyaratkan untuk target pasar dan pemasangan? |
| Kapasitas terminal | Dapatkah terminal dengan aman mengakomodasi konduktor yang ditentukan? |
| Metode instalasi | Apakah diperlukan pemasangan rel DIN atau pengaturan pemasangan lainnya? |
Misalnya, IEC 60947-2 dan IEC/EN 60898-1 menggunakan klasifikasi dan kerangka pengujian yang berbeda untuk pemutus sirkuit. Oleh karena itu, data pabrikan yang dipublikasikan dapat berisi terminologi Icu dan Icn tergantung pada standar dan kategori produk. Pembeli harus memverifikasi dengan tepat peringkat mana yang berlaku pada voltase dan kondisi pengoperasian instalasi yang dimaksud.
Cara Memilih Konfigurasi yang Tepat
Memilih Pemutus Sirkuit Miniatur 125 15KA harus dimulai dengan sistem kelistrikan, bukan katalog produk. Proses pemilihan yang sederhana dapat mengurangi risiko ketidakcocokan pemutus dengan rangkaian.
- Tentukan arus desain.Hitung arus beban kontinu dan intermiten yang diharapkan.
- Periksa peringkat konduktor.Perangkat pelindung harus dikoordinasikan dengan arus kabel yang diijinkan dalam kondisi pemasangan sebenarnya.
- Tentukan arus hubung singkat prospektif.Kapasitas pemutusan yang dipilih harus memadai untuk tingkat gangguan pada titik pemasangan.
- Konfirmasikan tegangan dan frekuensi.Pastikan pemutus sesuai dengan sistem kelistrikan.
- Pilih susunan tiang.Pertimbangkan persyaratan untuk konduktor fase dan netral.
- Tinjau karakteristik perjalanan.Kurva trip harus sesuai dengan beban yang terhubung dan kondisi arus masuk yang diharapkan.
- Konfirmasikan standar dan sertifikasi.Periksa persyaratan target pasar, spesifikasi proyek, dan peraturan kelistrikan setempat.
- Verifikasi kompatibilitas fisik.Konfirmasikan dimensi, ukuran terminal, kompatibilitas rel DIN, dan jarak panel.
Pertimbangan Pemasangan dan Pemeliharaan
Pemasangan yang benar sangat penting untuk perangkat pelindung arus tinggi apa pun. Bahkan pemutus sirkuit yang dirancang dengan baik tidak dapat mengimbangi ukuran konduktor yang salah, terminal yang longgar, penutup yang tidak sesuai, atau praktik pemasangan yang tidak tepat.
- Verifikasi model dan rating pemutus sebelum pemasangan.
- Pisahkan pasokan listrik dan ikuti prosedur keselamatan yang berlaku.
- Pastikan penampang konduktor kompatibel dengan terminal.
- Persiapkan konduktor dengan benar dan hindari ujung kabel yang rusak atau tidak terkelupas dengan benar.
- Kencangkan terminal sesuai dengan persyaratan yang ditentukan pabrikan.
- Pastikan pemutus terpasang dengan aman pada rel DIN yang kompatibel.
- Periksa apakah enklosur memberikan perlindungan dan jarak yang sesuai.
- Periksa terminal secara berkala untuk melihat tanda-tanda panas berlebih, perubahan warna, atau kelonggaran mekanis.
- Uji sistem proteksi sesuai dengan persyaratan pemeliharaan instalasi.
Jadwal pemeliharaan harus mencerminkan lingkungan dan siklus kerja. Instalasi industri dengan beban tinggi, seringnya pergantian, debu, getaran, atau suhu tinggi mungkin memerlukan inspeksi yang lebih sering dibandingkan sistem distribusi dalam ruangan dengan beban ringan.
Masalah Umum dan Kekhawatiran Pembelian
Pembeli MCB arus tinggi sering kali menghadapi beberapa tantangan praktis. Mengatasi masalah ini sebelum pengadaan dapat mencegah penundaan dan masalah pemasangan.
Beberapa daftar produk hanya menyebutkan “kapasitas pemutusan tinggi” yang umum. Pembeli harus meminta peringkat, standar, voltase, dan dasar pengujian yang tepat.
Memilih 125A tanpa memeriksa kapasitas kabel dan arus desain aktual dapat menimbulkan masalah koordinasi.
Konduktor yang lebih besar memerlukan terminal yang dirancang untuk menerima luas penampang yang diperlukan. Kompatibilitas terminal harus dikonfirmasi sebelum pembelian.
Pembeli internasional sering kali memerlukan spesifikasi teknis, sertifikasi, gambar, dan informasi produk untuk persetujuan proyek.
Pemasok profesional harus dapat memberikan data produk yang jelas dan membantu pembeli memahami perbedaan antara arus terukur, kapasitas putus, karakteristik trip, dan persyaratan pemasangan.
Mengapa Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co, Ltd mengembangkan dan memproduksi produk perlindungan sirkuit untuk aplikasi kelistrikan industri dan komersial. Portofolio produknya yang diterbitkan mencakup MCB, MCCB, RCBO, RCCB, dan peralatan perlindungan sirkuit terkait.
Seri DAB7-125 diposisikan untuk aplikasi yang memerlukan kapasitas arus lebih tinggi dan kemampuan pemutusan arus pendek yang tinggi. Spesifikasi yang dipublikasikan mencakup kapasitas pemutusan tinggi 15kA, fungsi trip termal-magnetik, desain pembatas arus, indikasi kontak positif, dan terminal yang cocok untuk konduktor yang lebih besar. :contentReference[oaicite:1]{index=1}
Informasi pabrik pabrikan juga menjelaskan bengkel khusus stamping, pengelasan titik, memukau, pencetakan injeksi dan perakitan, yang mendukung produksi produk MCB dan MCCB. :contentReference[oaicite:2]{index=2}
Untuk distributor, grosir listrik, pembuat panel, dan pelanggan OEM, kemampuan manufaktur jenis ini dapat berguna ketika pasokan produk yang konsisten, dokumentasi teknis, dan dukungan konfigurasi merupakan bagian penting dari keputusan pembelian.
| Persyaratan Pembeli | Karakteristik DAB7-125 yang Relevan |
|---|---|
| Perlindungan sirkuit arus tinggi | Nilai saat ini hingga 125A |
| Persyaratan hubung singkat yang lebih tinggi | Kapasitas pemutusan hingga 15kA menurut informasi produk yang dipublikasikan |
| Perlindungan kelebihan beban | Fungsi perjalanan termal |
| Respons hubung singkat | Fungsi perjalanan magnetik |
| Konduktor yang lebih besar | Terminal kabel besar dirancang untuk konduktor hingga 35mm² menurut informasi pabrikan |
| Pemasangan panel | Desain pemasangan rel DIN modular |
Spesifikasi produk harus selalu dikonfirmasi berdasarkan dokumentasi teknis terbaru sebelum persetujuan proyek akhir, terutama ketika pemutus akan dipasang di lingkungan dengan arus gangguan tinggi atau sistem kelistrikan yang diatur.
Pertanyaan yang Sering Diajukan
15KA mengacu pada kapasitas pemutusan hubung singkat 15kA pada kondisi pengujian tertentu yang berlaku. Ini menunjukkan tingkat arus hubung singkat prospektif yang dirancang untuk diinterupsi oleh perangkat sesuai dengan rating dan standar yang berlaku.
Tidak. Pemilihan harus mempertimbangkan kapasitas konduktor, karakteristik beban, tegangan sistem, kondisi sekitar, arus gangguan, konfigurasi tiang, dan persyaratan kelistrikan yang berlaku.
125A dikaitkan dengan arus pengenal pemutus, sedangkan 15kA mengacu pada kemampuan interupsi hubung singkatnya. Mereka menggambarkan karakteristik yang berbeda dari perangkat pelindung.
Hal ini dapat dipertimbangkan untuk sirkuit distribusi industri yang sesuai ketika sistem kelistrikan berada dalam peringkat produk dan persyaratan pemasangan yang ditentukan.
Tidak. Kapasitas putus hanyalah salah satu faktor seleksi. Tegangan, arus pengenal, karakteristik trip, koordinasi konduktor, konfigurasi tiang dan kondisi pemasangan juga harus dievaluasi.
Perlindungan termal mengatasi kondisi kelebihan beban yang berkelanjutan, sementara perlindungan magnetik merespons dengan cepat terhadap kondisi gangguan arus tinggi seperti korsleting.
Informasi DAB7-125 yang diterbitkan Shanghai DaDa Electric menyatakan bahwa terminal kabel besarnya cocok untuk kabel tembaga dan aluminium hingga 35mm². Susunan konduktor yang tepat harus selalu dikonfirmasi dengan dokumentasi teknis terkini sebelum pemasangan.
Pembeli harus meminta lembar data teknis, standar yang berlaku, tegangan pengenal, data kapasitas putus, karakteristik perjalanan, gambar dimensi, informasi terminal, sertifikasi dan detail kemasan yang relevan dengan pasar tujuan.
Pertimbangan Akhir
Pemutus Sirkuit Miniatur 125 15KA memenuhi kombinasi persyaratan tertentu: kapasitas arus yang relatif tinggi dan kemampuan interupsi hubung singkat yang ditingkatkan. Bagi para insinyur dan tim pembelian, memahami apa yang diwakili oleh setiap peringkat sangat penting untuk membuat keputusan teknis yang tepat.
Pertimbangan paling penting melampaui angka “125A” dan “15kA”. Evaluasi yang lengkap harus mencakup tegangan pengenal, arus gangguan, karakteristik trip, konfigurasi tiang, kompatibilitas konduktor, standar yang berlaku, lingkungan pemasangan dan dimensi fisik.
Seri DAB7-125 dari Shanghai DaDa Electric Co., Ltd. menggabungkan perlindungan arus tinggi dengan pengoperasian termal-magnetik, desain pembatas arus, terminal kabel besar, dan kapasitas pemutusan yang dipublikasikan hingga 15kA. Karakteristik ini membuat produk relevan dengan berbagai aplikasi distribusi industri dan komersial bila disesuaikan dengan sistem kelistrikan.
Bangun Solusi Perlindungan yang Lebih Andal
Mencari Pemutus Sirkuit Miniatur 125 15KA untuk distribusi industri, sistem tenaga komersial, panel listrik, atau proyek OEM?Shanghai DaDa Electric Co., Ltd.dapat memberikan informasi produk dan dukungan teknis untuk kebutuhan aplikasi Anda.
Bagikan arus pengenal Anda, tegangan sistem, konfigurasi tiang, kapasitas pemutusan yang diperlukan, dan kondisi aplikasi dengan tim kami. Untuk spesifikasi produk, konsultasi proyek, atau persyaratan pembelian massal,Hubungi kamiuntuk mendiskusikan solusi perlindungan sirkuit yang sesuai.
