Mengapa Perlindungan Sirkuit DC Menjadi Penting untuk Masa Depan Sistem Tenaga?

Industri tenaga listrik global menjadi semakin bergantung pada arus searah. Rangkaian fotovoltaik surya, sistem penyimpanan energi baterai, stasiun pengisian kendaraan listrik, peralatan telekomunikasi, dan pusat data semuanya berisi bagian DC yang penting. Seiring dengan berkembangnya aplikasi ini, perlindungan sirkuit berpindah dari komponen pendukung ke bagian utama keselamatan sistem. Apemutus arus DCharus memutus arus abnormal dengan cepat dan aman, membatasi kerusakan pada kabel, konverter, baterai, dan peralatan yang terhubung.

Menginterupsi DC secara teknis berbeda dengan menginterupsi AC. Dalam rangkaian AC, arus secara alami melewati nol berkali-kali per detik, yang membantu memadamkan busur listrik. DC tidak memiliki titik persilangan nol alami, sehingga busur dapat tetap stabil setelah kontak terpisah. Oleh karena itu, pemutus arus yang dirancang untuk DC memerlukan struktur kontak, saluran busur, pengaturan ledakan magnetik, jarak insulasi, dan konfigurasi kabel yang sesuai. Pemutus AC tidak boleh dianggap cocok untuk layanan DC hanya karena nilai arusnya tampaknya memadai.

Salah satu tren industri yang jelas adalah perpindahan ke arah tegangan sistem yang lebih tinggi dan kepadatan daya yang lebih besar. Tegangan DC yang lebih tinggi dapat mengurangi arus untuk daya yang ditransmisikan sama, membantu menurunkan kerugian konduktor dan kebutuhan kabel. Namun, hal ini juga membuat koordinasi isolasi dan interupsi busur menjadi lebih menuntut. Pemilihan produk harus mempertimbangkan voltase operasional terukur, arus terukur, jumlah kutub, kapasitas pemutusan hubung singkat, lingkungan pemanfaatan, dan metode sambungan yang ditentukan pabrikan. Persyaratan polaritas sangat penting untuk beberapa desain pemutus DC.

Tren lainnya adalah koordinasi yang lebih erat antara pemutus arus dan pemantauan elektronik. Sistem energi modern semakin banyak menggunakan sensor, pengontrol, dan jaringan komunikasi untuk mengidentifikasi panas berlebih, beban berlebih, kesalahan isolasi, dan pola operasi abnormal. Perlindungan mekanis tetap penting, namun ini menjadi bagian dari arsitektur perlindungan yang lebih luas yang mungkin mencakup sekering, perangkat pelindung lonjakan arus, kontaktor, perangkat pemantauan isolasi, dan sistem manajemen baterai. Selektivitas antara perangkat hulu dan hilir juga mendapat perhatian lebih karena penghentian yang tidak perlu dapat mempengaruhi keseluruhan rangkaian tenaga surya, rak penyimpanan, lemari pengisian daya, atau proses industri.

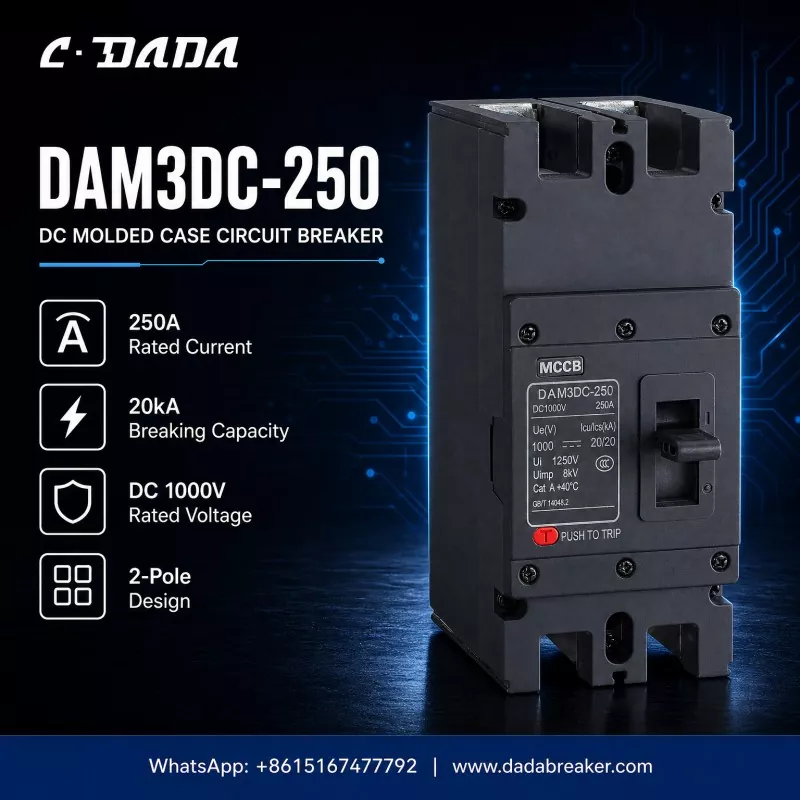

DAM3DC-250 ditunjukkan olehShanghai Dada Listrikmengilustrasikan jenis pemutus DC kotak cetakan yang digunakan dalam distribusi arus lebih tinggi. Spesifikasi yang terlihat menunjukkan arus pengenal 250 A, tegangan pengenal DC 1000 V, kapasitas putus 20 kA, dan desain dua kutub. Nilai-nilai ini menggambarkan rentang listrik yang diinginkan; mereka tidak dengan sendirinya menentukan kesesuaian untuk setiap instalasi. Insinyur masih harus memverifikasi tingkat hubung singkat aktual, ukuran konduktor, suhu sekitar, kondisi selungkup, karakteristik beban, ketinggian pemasangan, standar yang berlaku, dan koordinasi perlindungan yang diperlukan.

Bagi pengguna akhir, pelabelan dan dokumentasi yang jelas juga sama berharganya, karena keputusan pemasangan, pemeliharaan, dan penggantian yang benar bergantung pada mengetahui peringkat terverifikasi perangkat dan batasan layanannya.

Ke depan, pembeli akan lebih menekankan validasi spesifik aplikasi dibandingkan memilih perangkat hanya berdasarkan rating saat ini. Perlindungan DC yang andal bergantung pada pencocokan tegangan yang benar, kemampuan interupsi yang memadai, konfigurasi tiang yang tepat, pemasangan yang terkontrol, dan inspeksi berkala. Seiring dengan terus berkembangnya pembangkit listrik, penyimpanan, dan transportasi listrik yang terbarukan, memahami dasar-dasar ini akan membantu perancang sistem mengurangi risiko dan membangun jaringan DC yang lebih dapat diandalkan.
