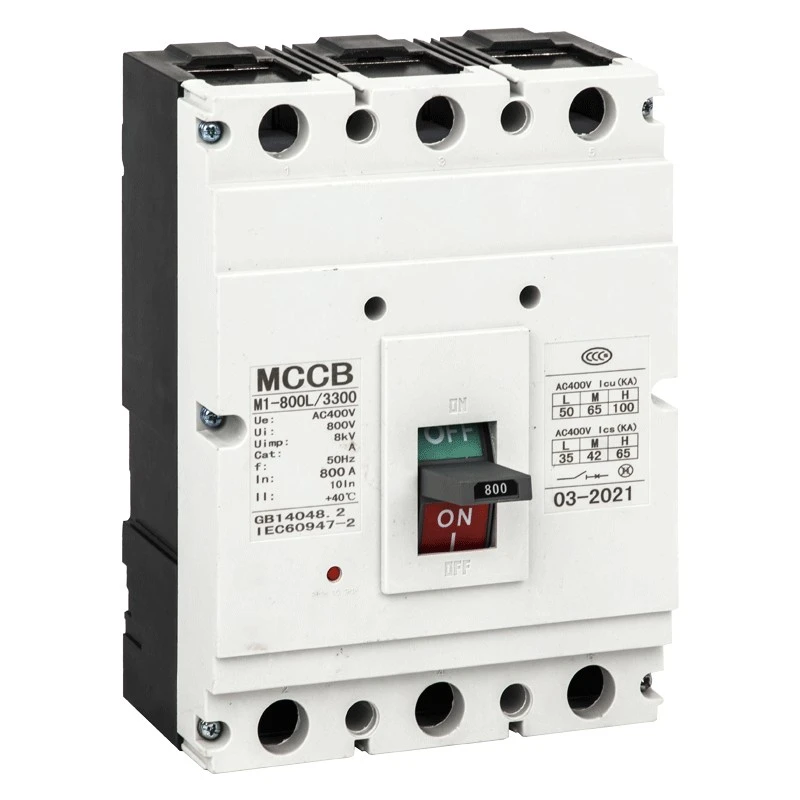

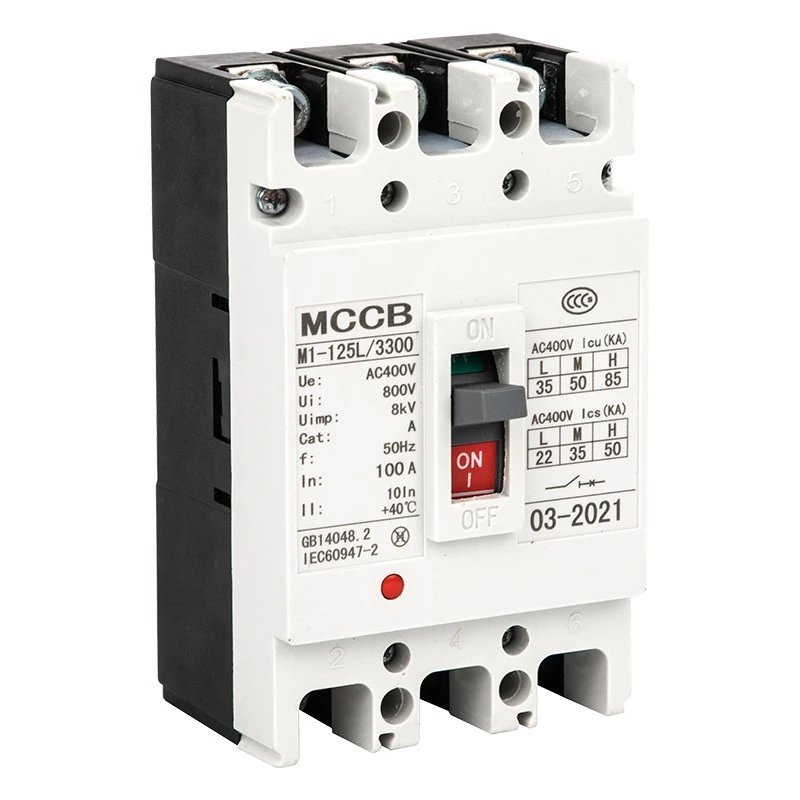

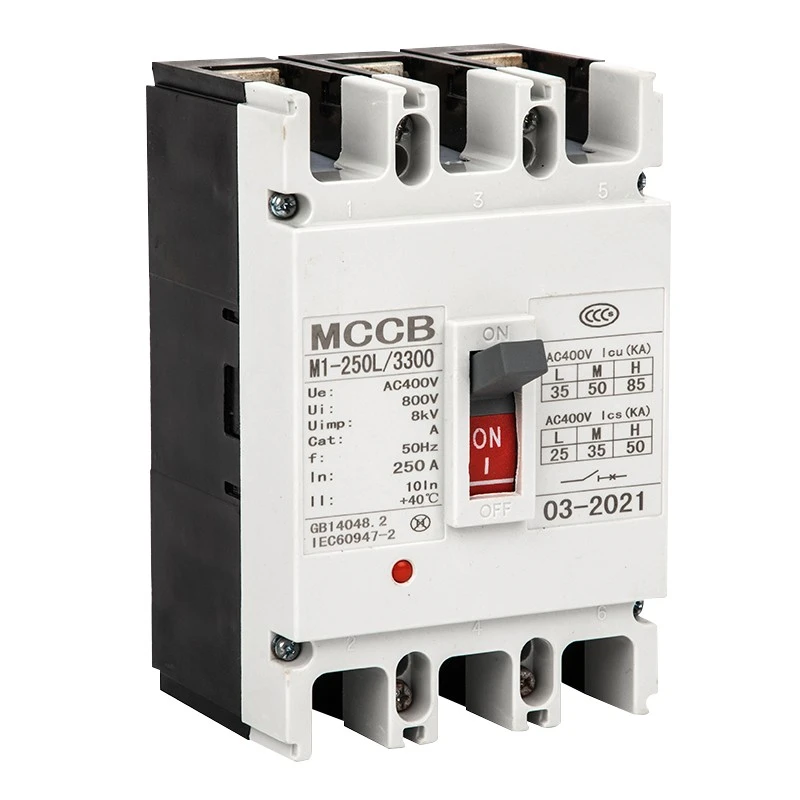

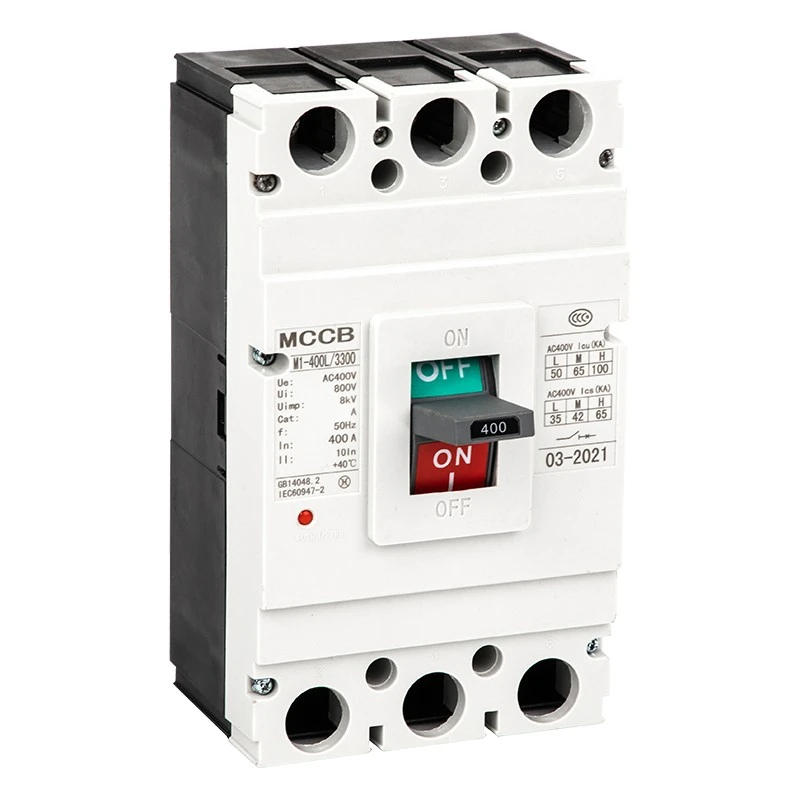

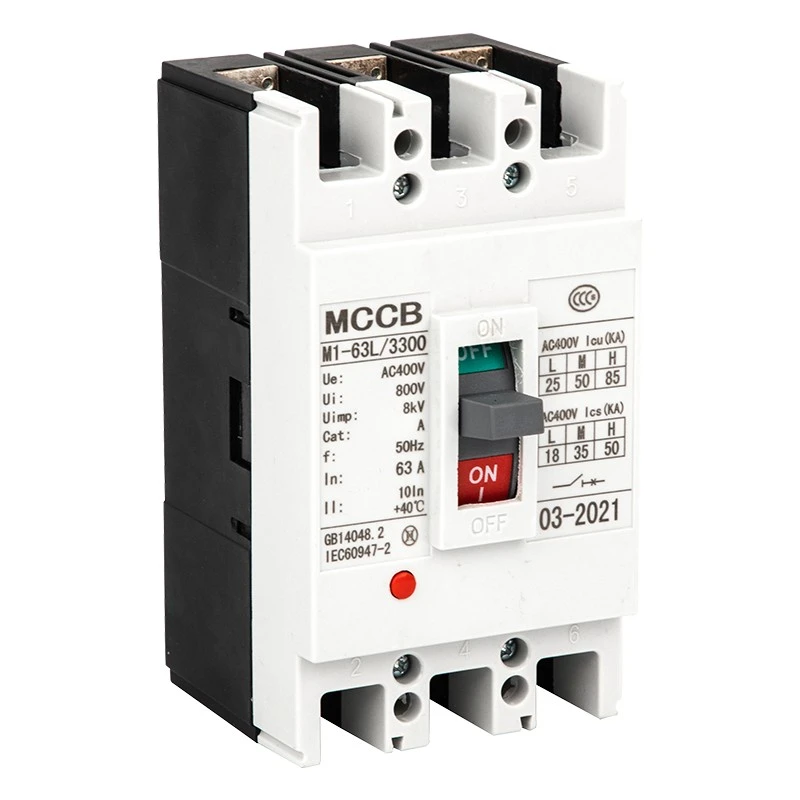

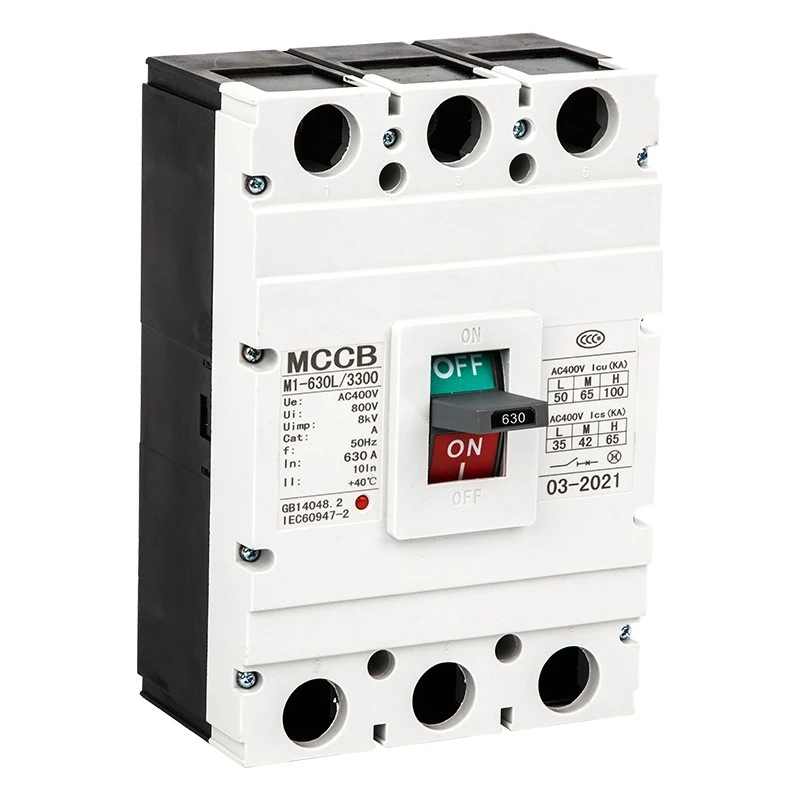

Pemutus Sirkuit Kotak Cetakan CM1

Pemutus Sirkuit Kotak Cetakan CM1 seri DAM2 (CM1) ini adalah perangkat perlindungan tegangan rendah berkinerja tinggi yang diproduksi oleh Shanghai DADA Electric Co., Ltd., produsen dan pemasok yang andal di Tiongkok. Dengan tegangan isolasi pengenal hingga 800V, tegangan kerja pengenal 400V/690V, dan arus pengenal dari 63A hingga 1600A, ini banyak digunakan untuk distribusi daya, perlindungan sirkuit, kontrol motor, dan peralihan yang jarang.

Seri ini mendukung pemasangan vertikal dan horizontal, mematuhi standar IEC60947-2, dan memberikan perlindungan beban berlebih, korsleting, dan tegangan rendah yang lengkap untuk peralatan listrik.

Fitur Produk

★ Nilai tegangan isolasi: 800V; Tegangan kerja: 400V/690V

★ Rentang arus: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Kapasitas putus: Standar L, M sedang, tipe putus H tinggi

★ Mode pelepasan ganda termal-magnetik & elektromagnetik

★ Pemasangan vertikal / horizontal, cocok untuk penggunaan isolasi

★ Kisaran suhu sekitar yang luas: -5℃~+40℃

★ Ketinggian ≤2000m, tingkat polusi 3

Aplikasi

Pemutus Sirkuit Kotak Cetakan CDADA CM1 diterapkan secara luas dalam sistem distribusi tenaga industri dan sipil, termasuk pabrik, gedung, pusat data, pembangkit listrik, infrastruktur, peralatan mekanis, dan lemari distribusi daya. Ini juga digunakan untuk perlindungan motor, konversi sirkuit, dan pasokan listrik yang aman dalam konstruksi, metalurgi, petrokimia dan industri lainnya.

Parameter Teknis

★ Standar: IEC60947-2, GB14048.2

★ Frekuensi: AC 50Hz/60Hz

★ Tiang: 1P,2P, 3P, 4P

★ Rilis: Termal-magnetik (ganda), elektromagnetik (seketika)

★ Pengaturan seketika: Tipe distribusi 10In±20%; Tipe motor 12In±20%

★ Instalasi: Kabel depan, kabel belakang, tipe plug-in

★ Pengoperasian: Manual, mekanisme pengoperasian elektrik

Garis Besar & Dimensi Pemasangan

CM1 MCCB kami menyediakan data dimensi lengkap untuk model 63A–1600A, termasuk kabel depan, kabel belakang, dan tipe plug-in. Ukuran bingkai yang berbeda (63/100/225/400/630/800/1250/1600) telah mencocokkan dimensi H, H1, H2 untuk pemasangan kabinet standar. Ketinggian mekanisme pengoperasian manual dan elektrik juga distandarisasi untuk memudahkan perakitan.

Aksesoris & Fungsi

Aksesori Dalaman

★ Pelepasan shunt: tegangan pengenal 70%–110% untuk trip yang andal

★ Pelepasan tegangan rendah: penurunan tegangan 35%–70% untuk perlindungan otomatis

★ Kontak bantu & kontak alarm: Umpan balik sinyal dan alarm kesalahan

★ Rilis khusus meteran prabayar: Penundaan tersandung 0,5–2 detik

Aksesori Eksternal

★ Mekanisme pengoperasian manual

★ Mekanisme pengoperasian listrik (motor).

★ Pemisah fasa, sekrup pemasangan, kit busbar

Aliran Kontrol Kualitas

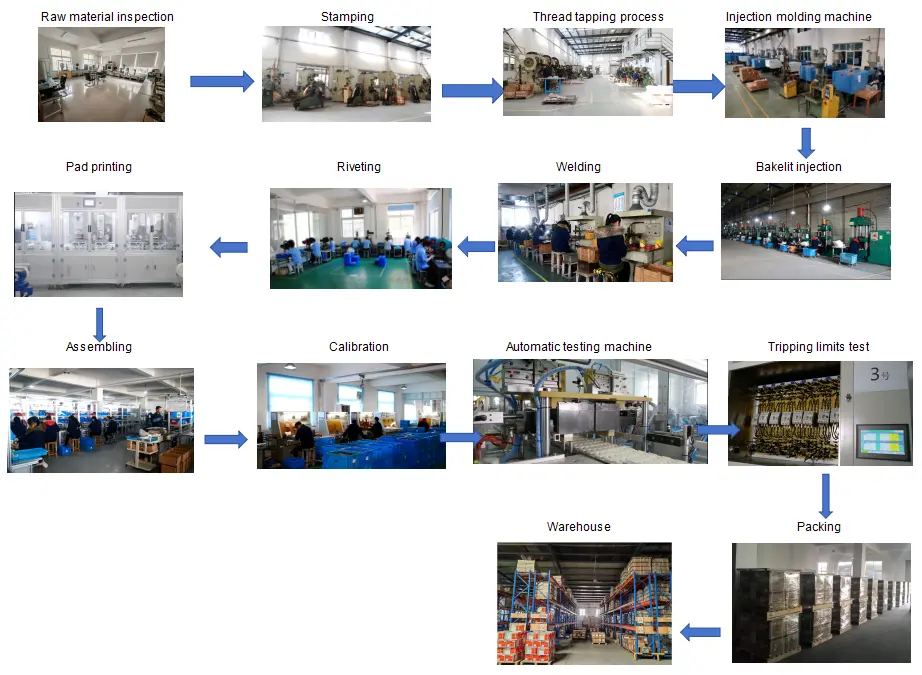

Inspeksi bahan baku → Proses produksi → Jalur perakitan → Uji karakteristik perjalanan → Uji kenaikan suhu → Uji hubung singkat → Uji penuaan → Pemeriksaan penampilan & dimensi → Pengemasan → Inspeksi akhir sebelum pengiriman

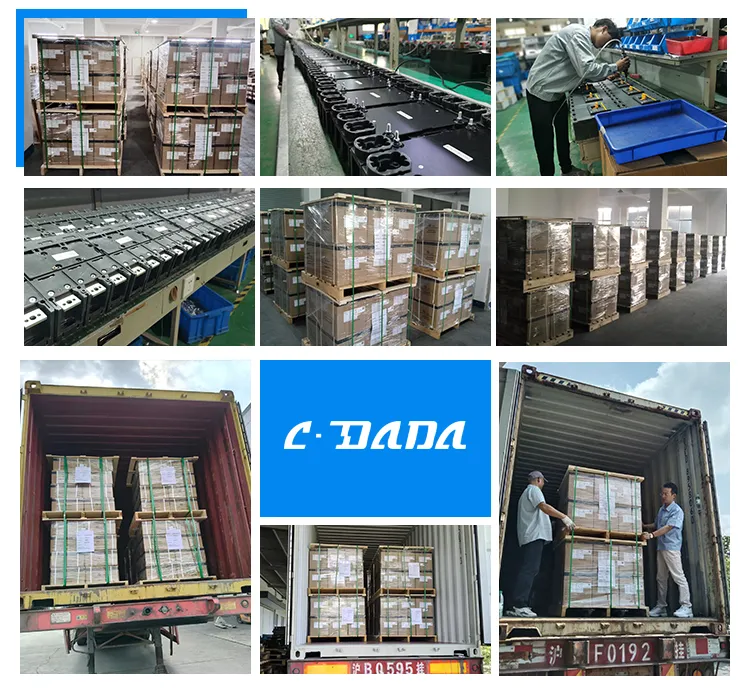

Pengemasan & Pengiriman

★ Karton standar ekspor + palet kayu untuk transportasi yang aman

★ Label: model, arus, tiang, kuantitas, sertifikat

★ Cocok untuk logistik laut, udara dan darat

Sertifikasi

IEC60947-2, GB14048.2, CE, CB, ROHS dan persetujuan internasional lainnya.

Kasus Kerja Sama Pelanggan

MCCB seri CDADA DAM2 telah dipasok ke pelanggan global, termasuk integrator sistem distribusi tenaga listrik, produsen peralatan industri, pabrik switchgear, kontraktor konstruksi, dan merek OEM di Eropa, Asia Tenggara, Timur Tengah, Afrika, dan Amerika Selatan. Kami menyediakan pasokan massal yang stabil dan solusi khusus untuk mitra jangka panjang.
