Apa Itu Pemutus Arus Sisa?

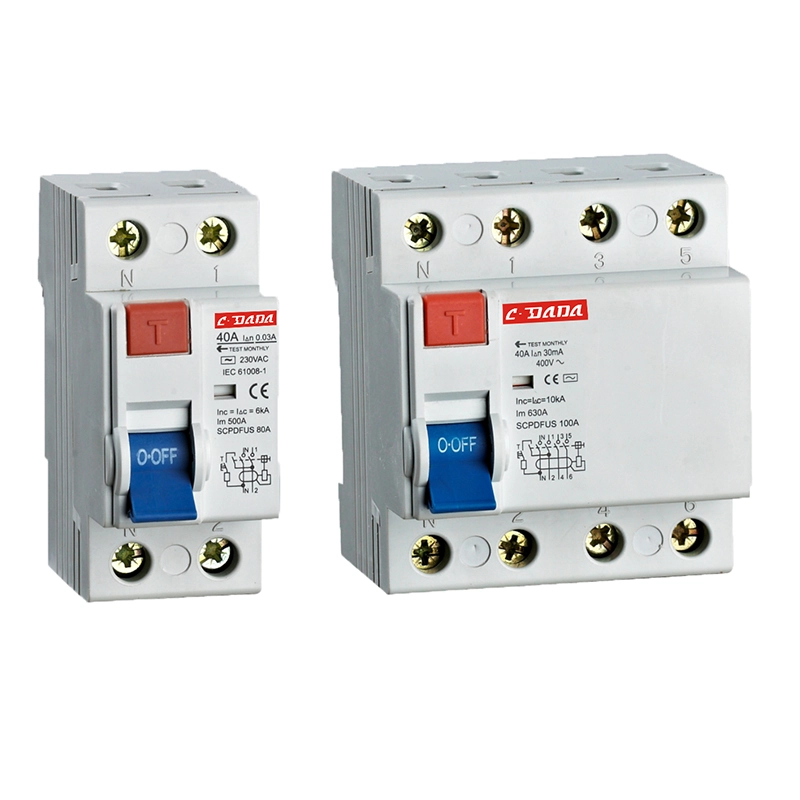

A Pemutus Arus Sisa(RCCB) adalah perangkat keselamatan listrik penting yang dirancang untuk melindungi manusia dan properti dari sengatan listrik, bahaya kebakaran, dan arus bocor. Dalam sistem kelistrikan modern, dimana beban perumahan, komersial, dan industri semakin kompleks, RCCB memainkan peran penting dalam memastikan distribusi listrik yang aman. Artikel ini memberikan panduan komprehensif untuk memahami cara kerja RCCB, mengapa RCCB penting, cara memilih model yang tepat, praktik pemasangan umum, tip pemeliharaan, dan penerapan di dunia nyata. Ini juga membantu pembaca memecahkan masalah praktis seperti gangguan tersandung, ukuran yang tidak tepat, dan masalah kompatibilitas sistem.

Daftar isi

• 1. Pengantar Pemutus Arus Arus Sisa
• 2. Cara Kerja Pemutus Arus Sisa
• 3. Jenis RCCB dan Perbedaannya
• 4. Manfaat Utama dan Mekanisme Perlindungan
• 5. RCCB vs MCB vs RCBO
• 6. Cara Memilih RCCB yang Tepat
• 7. Pedoman Instalasi dan Praktik Terbaik
• 8. Masalah Umum dan Pemecahan Masalah
• 9. Pemeliharaan dan Pengujian
• 10. Aplikasi di Berbagai Industri
• 11. Standar dan Kepatuhan Keselamatan
• 12. Pertanyaan yang Sering Diajukan
• 13. Kesimpulan

1. Pengantar Pemutus Arus Arus Sisa

Pemutus Arus Residu (RCCB) adalah perangkat proteksi listrik yang memutus rangkaian setiap kali mendeteksi ketidakseimbangan antara arus hidup dan arus netral. Ketidakseimbangan ini biasanya menunjukkan kebocoran arus yang mengalir ke tanah, yang dapat membahayakan manusia atau menyebabkan kebakaran listrik.

Tidak seperti perangkat pelindung standar, RCCB tidak melindungi terhadap kondisi kelebihan beban atau korsleting. Sebaliknya, peran utamanya adalah memastikan keselamatan pribadi dengan mendeteksi kebocoran arus kecil sekalipun—seringkali serendah 30mA.

2. Cara Kerja Pemutus Arus Sisa

Prinsip kerja Pemutus Arus Residu didasarkan pada hukum arus Kirchhoff yang menyatakan bahwa arus yang masuk suatu rangkaian harus sama dengan arus yang keluar. Jika ada perbedaan berarti ada kebocoran.

Di dalam RCCB, trafo arus secara terus menerus memonitor konduktor aktif dan netral. Dalam kondisi normal, medan magnet saling menghilangkan. Namun ketika terjadi kebocoran, ketidakseimbangan tersebut memicu mekanisme trip.

• Kondisi normal : Arus hidup = Arus netral
• Kondisi gangguan: Arus hidup ≠ Arus netral
• Tindakan perjalanan: Sirkuit terputus seketika (milidetik)

Respons cepat inilah yang menjadikan RCCB sangat efektif dalam mencegah sengatan listrik.

3. Jenis RCCB dan Perbedaannya

Aplikasi yang berbeda memerlukan jenis RCCB yang berbeda pula. Di bawah ini adalah rincian jenis yang paling umum:

4. Manfaat Utama dan Mekanisme Perlindungan

RCCB memberikan perlindungan berlapis yang menjadikannya sangat diperlukan dalam sistem kelistrikan modern:

• Perlindungan sengatan listrik:Mencegah kecelakaan fatal dengan memutus sirkuit yang rusak secara instan.
• Pencegahan kebakaran:Menghentikan kebocoran arus yang dapat membuat kabel menjadi terlalu panas.
• Perlindungan peralatan:Mengurangi kerusakan yang disebabkan oleh kesalahan bumi.
• Sensitivitas tinggi:Mendeteksi kebocoran serendah 10–30mA.
• Waktu respons cepat:Perjalanan dalam milidetik.

Keunggulan ini menjadikan RCCB penting dalam infrastruktur kelistrikan perumahan dan industri.

5. RCCB vs MCB vs RCBO

Banyak pengguna yang bingung membedakan RCCB dengan MCB dan RCBO. Tabel di bawah ini menjelaskan perbedaannya:

Di banyak instalasi, RCCB digunakan bersama MCB untuk mencapai perlindungan lengkap.

6. Cara Memilih RCCB yang Tepat

Memilih RCCB yang tepat sangat penting untuk memastikan keselamatan dan efisiensi sistem. Pertimbangkan faktor-faktor berikut:

• Nilai saat ini:Cocokkan dengan beban sistem (misalnya, 25A, 40A, 63A).
• Tingkat sensitivitas:30mA untuk perlindungan pribadi, 100mA–300mA untuk perlindungan kebakaran.
• Jumlah tiang:2 kutub untuk satu fasa, 4 kutub untuk sistem tiga fasa.
• Pilihan jenis:AC, A, atau B tergantung pada karakteristik beban.
• Keandalan merek:Pilih produsen bersertifikat dengan catatan keamanan yang terbukti.

7. Pedoman Instalasi dan Praktik Terbaik

Pemasangan yang tepat sangat penting untuk kinerja RCCB. Pengkabelan yang salah dapat menyebabkan gangguan tersandung atau kegagalan tersandung.

• Pastikan fase yang benar dan koneksi netral.
• Pasang RCCB di bagian hulu sirkuit akhir.
• Hindari mencampurkan kabel netral antar sirkuit.
• Uji perangkat setelah instalasi menggunakan tombol uji.
• Ikuti kode dan standar kelistrikan setempat.

8. Masalah Umum dan Pemecahan Masalah

Bahkan RCCB berkualitas tinggi pun mungkin mengalami masalah. Berikut masalah umum dan solusinya:

• Gangguan tersandung:Sering kali disebabkan oleh kebocoran dari beberapa perangkat atau isolasi yang buruk.
• Kegagalan untuk mengatur ulang:Bisa menunjukkan kesalahan bumi yang terus-menerus.
• Tidak ada perjalanan selama tes:Perangkat mungkin rusak dan perlu diganti.
• Terlalu panas:Disebabkan oleh koneksi yang longgar atau kondisi kelebihan beban.

9. Pemeliharaan dan Pengujian

Perawatan rutin memastikan keandalan RCCB dalam jangka panjang:

• Tekan tombol tes setiap bulan untuk memverifikasi operasi.
• Periksa sambungan kabel setiap tahun.
• Ganti perangkat usang setiap 8–10 tahun.
• Pantau tanda-tanda perubahan warna atau rasa terbakar.

10. Aplikasi di Berbagai Industri

Pemutus Arus Residual banyak digunakan di berbagai sektor:

• Bangunan tempat tinggal:Dapur, kamar mandi, dan sirkuit luar ruangan.
• Fasilitas komersial:Perkantoran, mall, dan hotel.
• Pabrik industri:Perlindungan mesin dan panel kontrol.
• Layanan Kesehatan:Sistem dan laboratorium pendukung kehidupan yang penting.
• Stasiun pengisian EV:Deteksi kebocoran sensitivitas tinggi.

11. Standar dan Kepatuhan Keselamatan

RCCB harus mematuhi standar keselamatan internasional untuk memastikan keandalan dan kinerja. Standar-standar ini menentukan parameter seperti waktu perjalanan, sensitivitas kebocoran, dan pengujian ketahanan.

Kepatuhan memastikan bahwa perangkat bekerja secara konsisten dalam kondisi kesalahan dan memenuhi ekspektasi keselamatan global.

12. Pertanyaan yang Sering Diajukan

Q1: Apakah RCCB melindungi dari korsleting?
Tidak, ini hanya melindungi terhadap kebocoran bumi. MCB diperlukan untuk proteksi hubung singkat.

Q2: Mengapa RCCB saya sering trip?
Hal ini mungkin disebabkan oleh kerusakan peralatan, masalah isolasi, atau kebocoran kumulatif.

Q3: Bisakah RCCB bekerja tanpa grounding?
Hal ini tidak dianjurkan. Pengardean yang tepat memastikan pengoperasian yang efektif.

Q4: Seberapa sering RCCB harus diuji?
Setidaknya sebulan sekali menggunakan tombol tes bawaan.

Q5: Berapa umur RCCB?
Biasanya 8–10 tahun tergantung kondisi penggunaan.

13. Kesimpulan

Pemutus Arus Residual adalah salah satu perangkat keselamatan terpenting dalam sistem kelistrikan apa pun. Ini memberikan perlindungan yang menyelamatkan jiwa dengan mendeteksi arus bocor dan memutus sirkuit dalam milidetik. Baik digunakan di rumah, pabrik, atau bangunan komersial, RCCB secara signifikan mengurangi risiko sengatan listrik dan bahaya kebakaran.

Memilih tipe yang tepat, memasangnya dengan benar, dan merawatnya secara teratur menjamin keamanan jangka panjang dan stabilitas sistem. Seiring dengan meningkatnya permintaan listrik, RCCB tetap menjadi komponen fundamental dalam sistem distribusi tenaga listrik modern.
