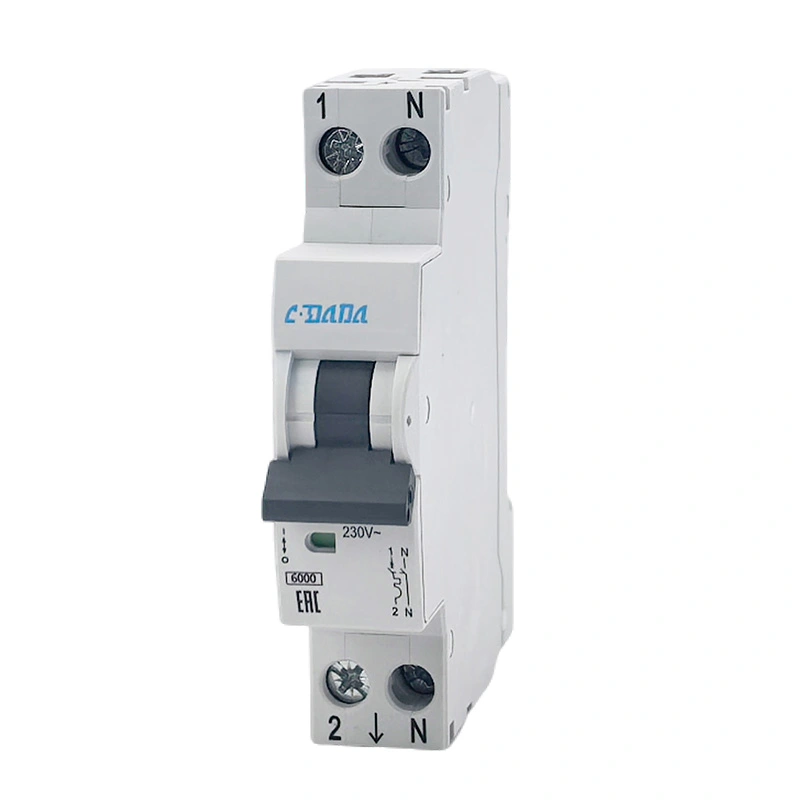

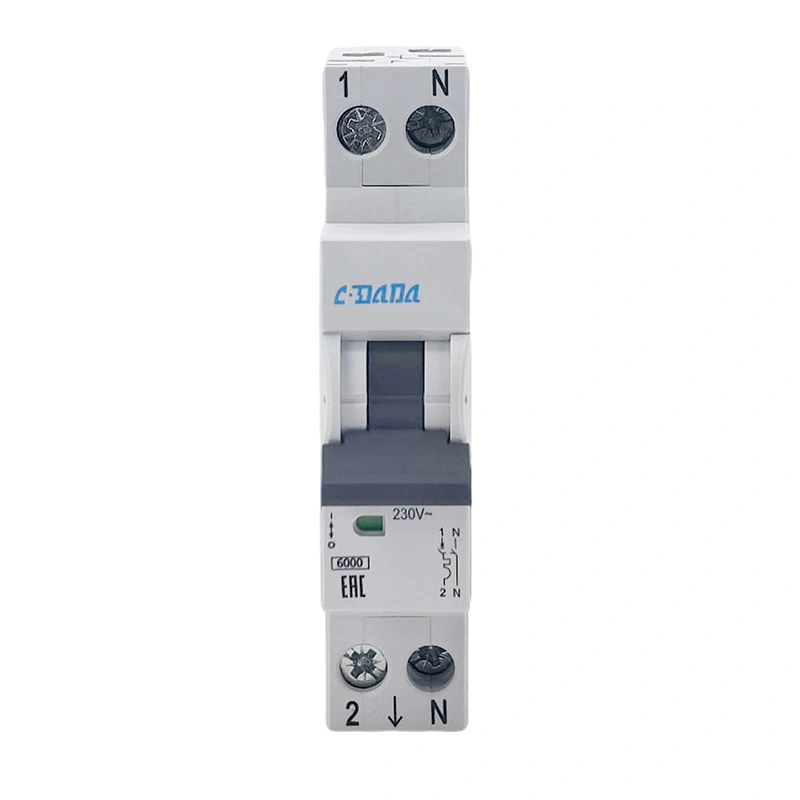

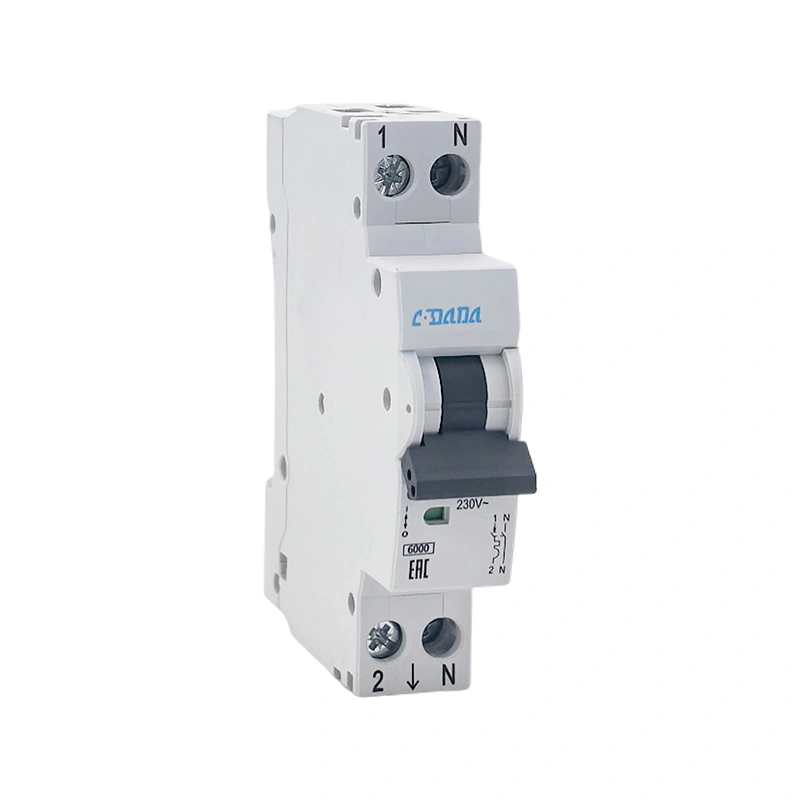

Miniatur Pemutus Arus DPN 6KA

Pemutus Sirkuit Miniatur CDADA DAB7N DPN 6KA adalah pemutus sirkuit miniatur dual-break 1P+N profesional yang dikembangkan secara independen oleh Shanghai DADA Electric, produsen andal dengan pengalaman lebih dari 40 tahun. Dengan kapasitas pemutusan tinggi 6kA, operasi sinkron, dan desain “buat dulu, hancurkan nanti” kutub-N, secara efektif meningkatkan kinerja pemadaman busur api dan melindungi sirkuit dan peralatan dengan aman. Banyak digunakan dalam kotak distribusi, dekorasi rumah, tenaga komersial, dan sirkuit penerangan, ini adalah pilihan pertama bagi pembeli global, distributor, dan pelanggan OEM.

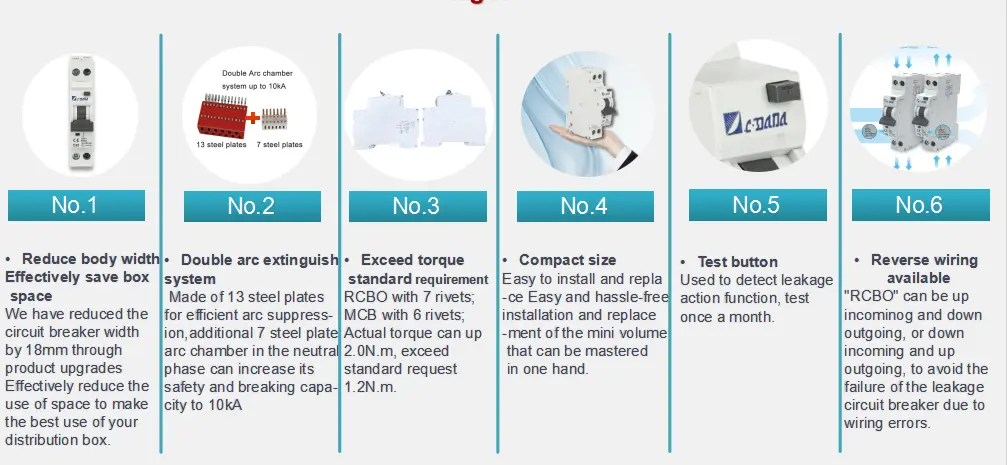

Apa Kelebihan MCB DPN 6KA?

★ Struktur DPN 1P+N, titik putus ganda, lebih aman dan andal

★ Tiang N dibuat terlebih dahulu dan kemudian dipatahkan, meningkatkan kapasitas pemutusan busur

★ Kapasitas pemutusan nyata 6kA, perlindungan sirkuit pendek yang kuat

★ Kompak dengan lebar 17,8mm, menghemat ruang kabinet

★ Kurva tripping B/C tersedia untuk beban berbeda

★ Tingkat perlindungan IP20, aman untuk disentuh

★ Rentang kabel lebar: kabel fleksibel 1–25mm²

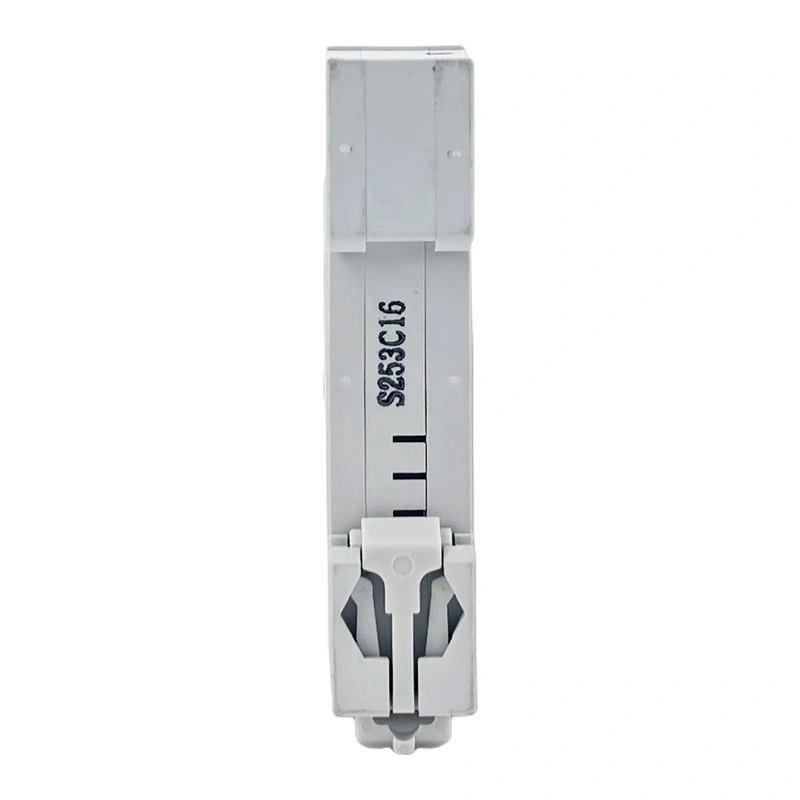

★ Pemasangan rel DIN, pemasangan cepat dan stabil

★ Ketahanan suhu tinggi dan rendah: -25℃~+50℃

★ Umur mekanik yang panjang hingga 20.000 kali lipat

Aplikasi

Miniature Circuit Breaker CDADA DPN 6KA banyak digunakan pada :

★ Bangunan tempat tinggal, apartemen, villa, dekorasi rumah

★ Kantor, toko, hotel, sekolah, rumah sakit

★ Sirkuit penerangan, soket listrik, peralatan listrik kecil

★ Peralatan rumah tangga: pemanas air, AC, pemanas listrik

★ Rekonstruksi sirkuit lama dan peningkatan kotak distribusi

★ Sistem distribusi listrik tegangan rendah komersial dan sipil

Tabel Parameter Teknis

Dimensi Garis Besar

★ Panjang: 82,5mm

★ Tinggi: 73.2mm

★ Lebar: 17,8 mm (lebar standar 1 modul)

★ Pemasangan: rel DIN 35mm

★ Pengkabelan: cocok untuk kabel fleksibel/kaku berukuran 1–25mm²

★ Ketebalan busbar: 0,8–2 mm

Item Pengujian Standar

★ 1,13Dalam tes non-tersandung (≥1 jam)

★ 1,45Dalam tes tersandung (<1 jam)

★ 2,55Dalam uji aksi kelebihan beban

★ Uji tripping sesaat magnetik (3In/5In untuk kurva B/C)

★ Uji tegangan ketahanan dielektrik

★ Tes kenaikan suhu

★ Uji kapasitas pemutusan arus pendek (6kA)

★ Tes kehidupan mekanik & listrik

★ Uji pengoperasian suhu tinggi & rendah

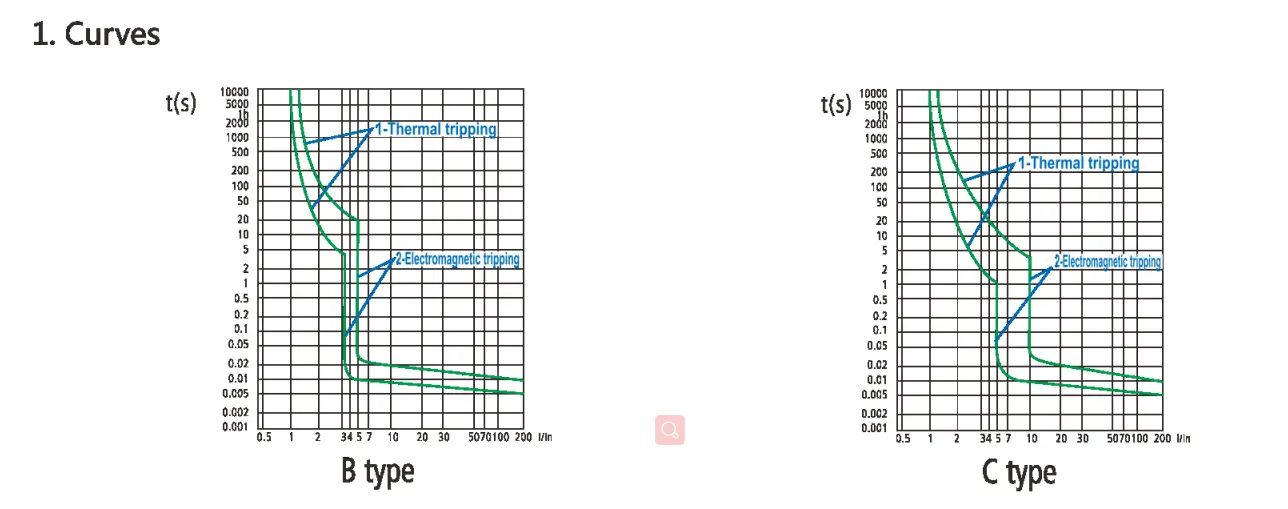

Kurva Karakteristik Tersandung

IEC 60898-1

Rilis Magnetik

Ketika terjadi korsleting, trip seketika terjadi oleh magnet dengan inti besi. Menurut standar IEC60898, produk ini dapat dibagi menjadi tiga tipe: B, C, dan D.

Pelepasan Termal

●Jika beban berlebih terjadi pada sirkuit, strip bimetalik pada pemutus sirkuit akan bengkok karena panas, menyebabkan kontak terputus dan mengakibatkan thermal trip;

●Standar IEC menentukan rentang waktu trip untuk arus beban berlebih yang berbeda;

●Suhu lingkungan uji referensi adalah 30 °C.

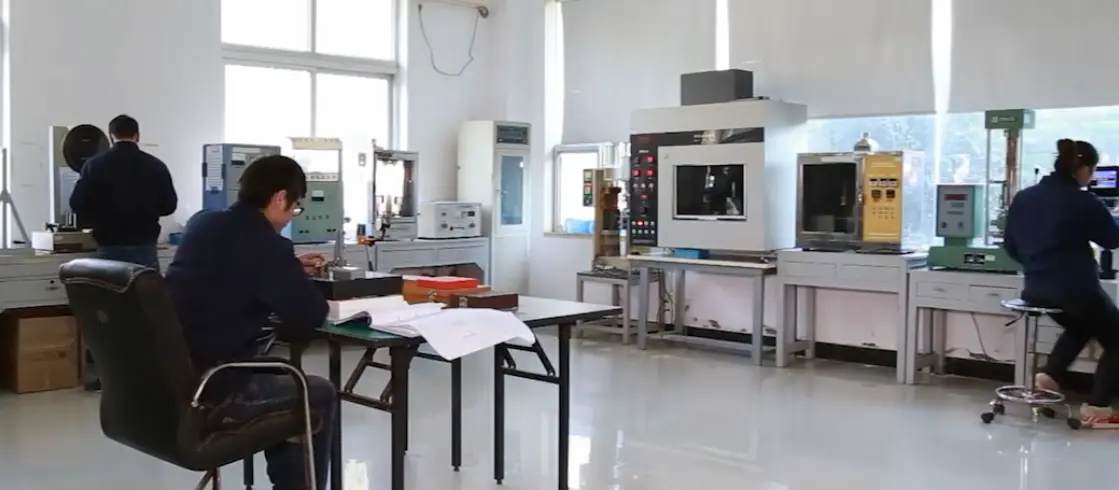

Proses Pengendalian Mutu

1. Inspeksi masuk bahan baku & verifikasi sertifikasi

2. Cetakan injeksi otomatis & stamping logam presisi

3. Perakitan & kalibrasi produk setengah jadi

4. Uji karakteristik tripping penuh 100%.

5. Tahan tegangan & uji kinerja isolasi

6. Uji penuaan suhu tinggi dan rendah

7. Pemeriksaan penampilan, dimensi & logo

8. Pengemasan akhir & pemeriksaan pengiriman

Pengemasan & Pengiriman

★ Karton standar ekspor dengan lapisan tahan guncangan

★ Kotak grup dikemas untuk menghindari goresan

★ Label yang jelas: model, arus, kutub, kuantitas, sertifikasi

★ Cocok untuk transportasi laut, udara dan darat

★ Mendukung kemasan OEM, logo dan label khusus

Kasus Keberhasilan Pelanggan

CDADA MCB DPN 6KA telah diekspor ke lebih dari 50 negara dan wilayah:

★ Pasokan massal jangka panjang untuk distributor Eropa dan Asia

★ Proyek renovasi sirkuit rumah tangga di Timur Tengah & Afrika

★ Kerjasama OEM dengan merek listrik internasional ternama

★ Distribusi tenaga listrik mendukung pengembang real estate

★ Pesanan stabil dari kontraktor listrik dan integrator sistem

Mengapa Memilih DADA Listrik?

★ 40+ tahun pengalaman profesional dalam R&D dan produksi pemutus sirkuit

★ 90% komponen inti diproduksi sendiri, kontrol kualitas stabil

★ Bersertifikat ISO9001, kepatuhan penuh terhadap standar internasional

★ Sertifikasi lengkap: CE, CB, CCC, dll.

★ Kapasitas produksi besar, pengiriman cepat untuk pesanan massal

★ Dukungan teknis profesional dan layanan purna jual

★ Terima kustomisasi OEM & ODM untuk memenuhi permintaan pasar

★ Sistem logistik global, pengiriman aman dan tepat waktu
