Pemutus Arus Miniatur 6KA 10kA

Pemutus Sirkuit Miniatur (MCB) 6KA 10kA seri ALF-63N/H dengan pemutusan tinggi, sesuai dengan standar IEC60898, MCB memiliki karakteristik kinerja yang andal, fungsi pelindung yang presisi, waktu pelepasan yang singkat, dan kapasitas putus yang tinggi, juga volume yang kecil. Ini banyak digunakan dalam dan kelebihan beban kontaktor, switchgear, dan peralatan listrik.

Hubungi CDADA dan pilih kami sebagai produsen Anda, kami dapat menawarkan layanan OEM/ODM.

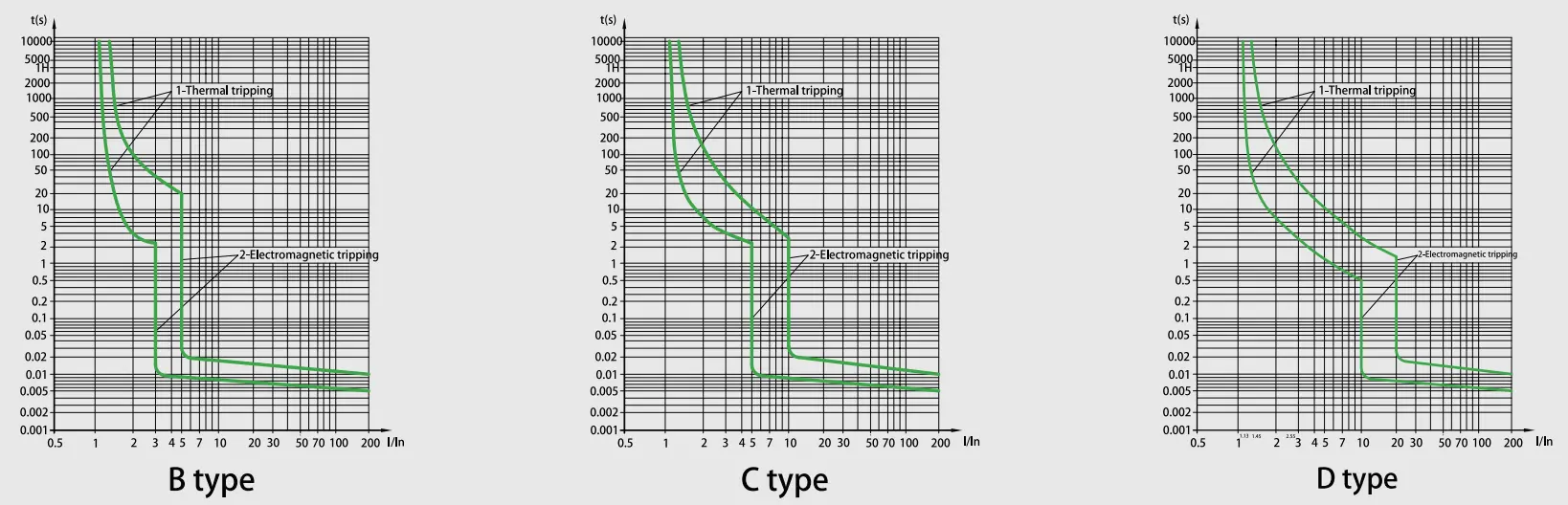

Kurva Karakteristik

Spesifikasi Teknis

Pemutus Sirkuit Miniatur Seri ALF-63N/H 6KA 10kA
Standar	EN/IEC60898-1
Kapasitas putus (kA)	6,10
Perlindungan	Terhadap kelebihan beban dan korsleting
Nilai saat ini (A) Masuk	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tegangan terukur (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Tegangan ketahanan impuls terukur Uimp(kV)	4
Tegangan insulasi terukur Ui(V)	500
Cass pembatas energi	3
Suhu sekitar (℃)	-25~+40,Kelembaban maks.95%.
Batas operasi termal	1.13xln Tidak tersandung dalam waktu satu jam
	1,45xDalam Tersandung dalam waktu satu jam
Pengoperasian magnetis	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Jumlah tiang	1P,1P+N,2P,3P,3P+N dan 4P
Jenis perjalanan	Pelepasan termal/magnetik
Kapasitas terminal	Fleksibel 16mm² atau kaku 25mm² hingga peringkat 25A
	25mm²fleksibel atau 35mm²kaku dari peringkat 32A hingga 63A
Gelar perlindungan	IP20
Instalasi	Pemasangan pada rel DIN 35mm
Lebar	17.8mm per tiang

Karakteristik pelepasan pemutus sirkuit

TIDAK.	Nilai rilis saat ini (A)	Keadaan awal	Uji arus	Waktu yang ditentukan	Hasil yang ingin diperoleh	Perkataan
1	1-63	keadaan dingin	1,13 masuk	t≤1 jam	Non-perjalanan
2	1-63	pada tes sebelumnya	1,45ln	t<1 jam	perjalanan	Mengatur arus hingga nilai yang ditentukan secara stabil dalam 5 detik
3	Dalam≤32	keadaan dingin	2,55 Masuk	1s	perjalanan
	Dalam>32
4	1-63	keadaan dingin	3 masuk	t≤0.1s	Non-perjalanan	tipe B
			5 masuk	t<0,1 detik	perjalanan	tipe B
			5Dalam 10ln	t≤0.1s	Non-perjalanan	tipe C
			10 masuk	t<0,1 detik	perjalanan	tipe C
			20ln	t≤0.1s	Non-perjalanan	tipe D
				t<0,1 detik	perjalanan	tipe D

Daya Tahan (Operasi)

Kategori	Siklus Operasi	Frekuensi operasi	Nilai saat ini
Daya tahan listrik	4000	240/jam	1-32
		120/jam	40-63
Daya tahan mekanis	10000	240/jam	1-63

Fitur

★ Kapasitas Pemutusan Sirkuit Pendek Sangat Tinggi

Teknologi kontrol busur yang canggih mencapai kapasitas interupsi yang lebih tinggi dibandingkan standar industri, memastikan perlindungan yang andal untuk sistem kelistrikan tingkat industri dalam kondisi gangguan ekstrem.

★ Antarmuka Koneksi Mode Ganda

Desain terminal hibrid terintegrasi mendukung docking busbar yang kaku dan penjepitan kabel fleksibel, memungkinkan adaptasi tanpa alat untuk beragam skenario pemasangan sekaligus mengurangi waktu pemasangan kabel hingga 40%.

★ Mekanisme Penyimpanan Energi untuk Umur Panjang

Sistem operasi berbantuan pegas dengan ketahanan 10.000 siklus mekanis, dilengkapi teknologi kompensasi keausan

★ Kandang Komposit Tingkat Lanjut

dengan sifat tahan api, tahan panas, dan tahan impuls yang terintegrasi dengan ruang pemadaman busur untuk peristiwa kesalahan yang tertahan.

★ Topologi Pembatas Arus Dinamis

Penekanan energi let-through yang cerdas mengurangi arus gangguan puncak sebesar 65-80%, memungkinkan optimalisasi spesifikasi perangkat hilir dengan potensi pengurangan biaya sistem secara keseluruhan sebesar 30%.

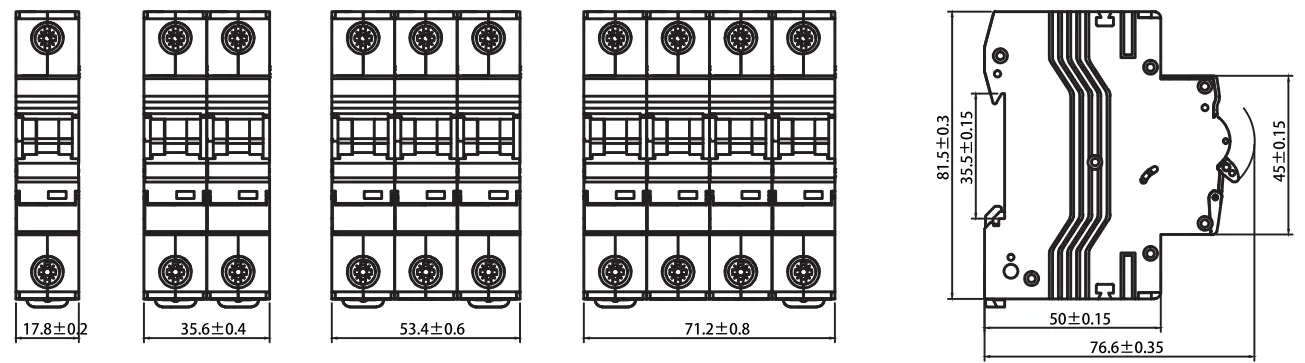

Dimensi garis besar

Skenario Aplikasi

★ Perumahan: Unit konsumen dan papan distribusi untuk keamanan rumah.

★ Industri: Perlindungan kontaktor, switchgear, dan peralatan listrik berat.

★ Komersial: Gedung perkantoran dan pusat perbelanjaan yang membutuhkan keandalan tinggi.

Kontrol Kualitas & Pengujian Standar

★ Setiap MCB CDADA menjalani pengujian ketat untuk memastikan kepatuhan terhadap IEC60898-1:

★ Tes Tersandung Termal: Diverifikasi pada 1,13 inci (non-perjalanan) dan 1,45 inci (perjalanan dalam 1 jam).

★ Uji Tripping Magnetik: Pengujian pelepasan yang tepat untuk karakteristik B, C, dan D.

★ Daya Tahan Listrik: Diuji selama 4.000 siklus pengoperasian.

★ Daya Tahan Mekanis: Terverifikasi selama 10.000 siklus.

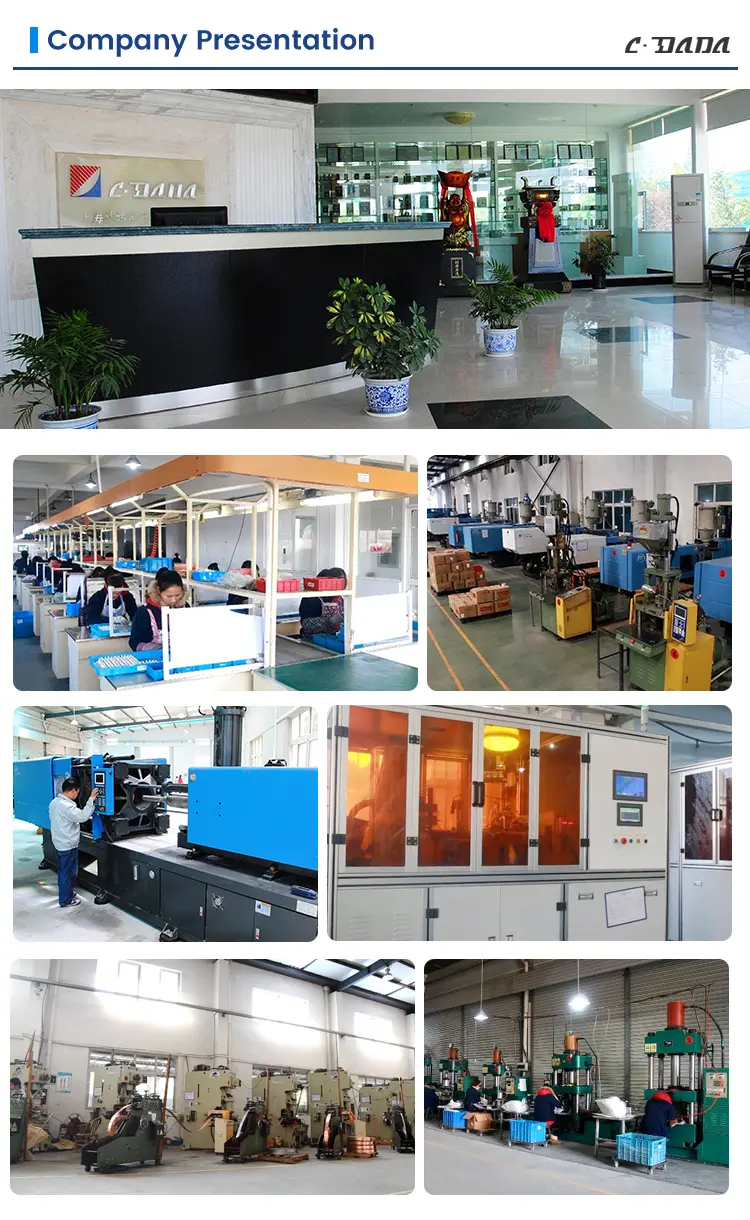

Kekuatan & Dukungan Pabrik
