Pemutus Arus Udara 1600A
  • Pemutus Arus Udara 1600APemutus Arus Udara 1600A
  • Pemutus Arus Udara 1600APemutus Arus Udara 1600A

Pemutus Arus Udara 1600A

Model:DAW2-1600 Series
CDADA adalah produsen Pemutus Sirkuit Udara 1600A yang andal, yang bersertifikat CB dengan perlindungan cerdas, dibuat untuk kebutuhan distribusi daya industri tugas berat. Dibuat dengan komponen bermutu tinggi dan konstruksi kokoh, pemutus sirkuit udara ini mudah dioperasikan dan dirawat, cocok dengan sistem tenaga industri. Ini adalah pilihan utama untuk pengadaan grosir dan OEM, memberikan kinerja yang stabil dan andal untuk semua tuntutan perlindungan daya industri.

    CDADA memproduksi Pemutus Sirkuit Udara 1600A (Seri DAW2-1600) untuk distribusi daya industri dan sistem switchgear tegangan rendah. Dirancang untuk jaringan AC 50Hz/60Hz, produk ini mendukung voltase kerja terukur 400V dan 690V, dengan arus bingkai hingga 1600A. Pemutus sirkuit memberikan perlindungan kelebihan beban, hubung singkat, dan tegangan rendah, dengan perlindungan opsional terhadap gangguan tanah dan kebocoran. Diproduksi oleh Shanghai DADA Electric Co., Ltd., seri ini mematuhi persyaratan IEC 60947-2 dan tersedia dalam konfigurasi tetap dan dapat ditarik.

    Sekilas tentang Seri DAW2-1600
    1600A Nilai bingkai saat ini
    400V / 690V Nilai tegangan kerja
    3P / 4P Jumlah tiang

    Cocok untuk panel distribusi industri, pembangkit listrik, bangunan komersial dan sistem kelistrikan infrastruktur yang memerlukan perlindungan sirkuit arus tinggi.

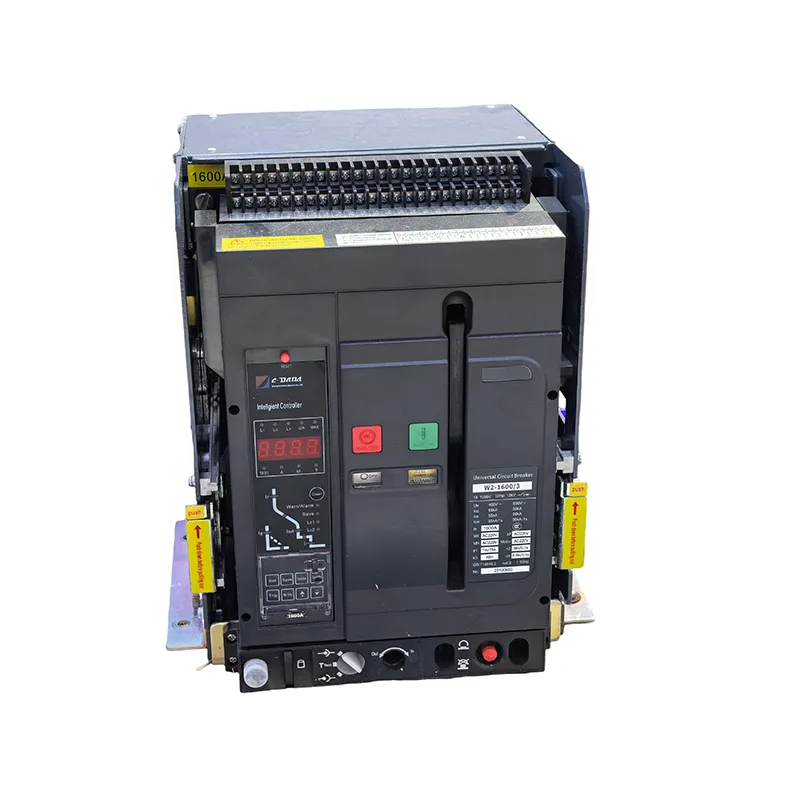

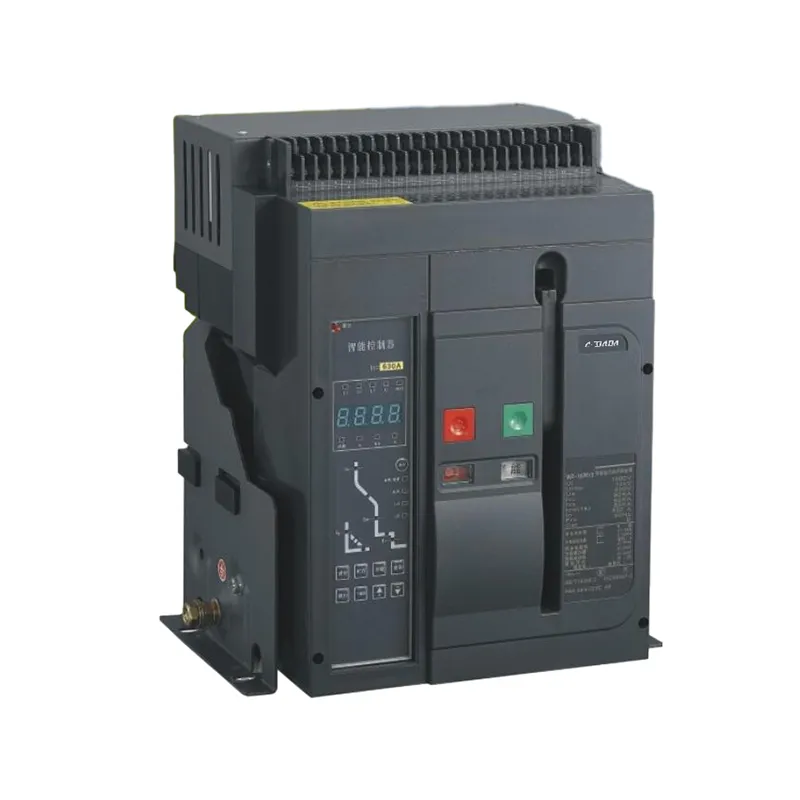

    CDADA DAW2-1600 1600A Air Circuit Breaker

    Fitur Perlindungan dan Pengoperasian

    Dalam sistem distribusi tegangan rendah, gangguan pada satu rangkaian dapat mempengaruhi peralatan yang terhubung dan mengganggu produksi. Pemutus Sirkuit Udara DAW2-1600 dirancang untuk mendeteksi kondisi listrik abnormal dan memutuskan sirkuit yang terpengaruh sesuai dengan pengaturan perlindungan yang dikonfigurasi.

    Perlindungan Kelebihan BebanMendeteksi kondisi arus berlebih dan trip yang berkelanjutan ketika ambang batas perlindungan dan waktu tunda yang dikonfigurasi tercapai.
    Perlindungan Hubungan PendekMemberikan perlindungan terhadap gangguan hubung singkat, dengan kapasitas pemutusan yang dipilih berdasarkan tegangan sistem.
    Perlindungan Tegangan RendahMendukung perlindungan tegangan rendah untuk merespons kondisi tegangan suplai yang tidak normal.
    Perlindungan Kebocoran OpsionalTrafo kebocoran opsional dapat digunakan untuk konfigurasi proteksi gangguan tanah atau kebocoran.
    Antarmuka KomunikasiMendukung integrasi fieldbus protokol terbuka dan empat fungsi jarak jauh untuk pemantauan dan kontrol sistem.
    Opsi Tetap dan PenarikanTersedia dalam konfigurasi instalasi berbeda untuk menyesuaikan tata letak switchgear dan kebutuhan pemeliharaan.

    Spesifikasi Teknis

    Tabel berikut menyajikan spesifikasi utama kelistrikan dan mekanik seri DAW2-1600. Konfigurasi sebenarnya harus dikonfirmasi sesuai dengan arus pengenal yang dipilih, susunan tiang dan jenis pemasangan.

    Parameter Spesifikasi
    Model Produk DAW2-1600
    Nilai Bingkai Saat Ini (Inm) 1600A
    Nilai Saat Ini (Masuk) 200A, 400A, 500A, 630A, 800A, 1000A, 1250A, 1600A
    Nilai Tegangan Kerja (Ue) AC 400V / AC 690V
    Tegangan Isolasi Terukur (Ui) 1000V
    Frekuensi Operasi 50Hz / 60Hz
    Tegangan Penahan Impuls Terukur (Uimp) 12kV
    Frekuensi Daya Menahan Tegangan 3500V / 1 menit
    Jumlah Polandia 3P / 4P
    Arus Nilai N-Pole 100% dari arus pengenal (Masuk)
    Gunakan Kategori Kategori B
    Standar IEC 60947-2; GB 14048.2
    Komunikasi Integrasi fieldbus protokol terbuka; empat fungsi jarak jauh
    Jenis Instalasi Tipe tetap / Tipe penarikan
    Fungsi Perlindungan Kelebihan beban, korsleting, tegangan kurang, dan perlindungan gangguan/kebocoran tanah opsional

    Kapasitas Pemecahan dan Pembuatan

    Parameter Listrik Voltase Nilai Nilai (kA)
    Nilai Kapasitas Pemutusan Arus Pendek Tertinggi (Icu) AC 400V 65
    Nilai Kapasitas Pemutusan Arus Pendek Tertinggi (Icu) AC 690V 50
    Kapasitas Pemutusan Hubungan Pendek (Ic) Layanan Terukur AC 400V 55
    Kapasitas Pemutusan Hubungan Pendek (Ic) Layanan Terukur AC 690V 42
    Nilai Kapasitas Pembuatan Sirkuit Pendek (Icm) AC 400V 143
    Nilai Kapasitas Pembuatan Sirkuit Pendek (Icm) AC 690V 105
    Nilai Arus Tahan Waktu Singkat (Icw) AC 400V 50
    Nilai Arus Tahan Waktu Singkat (Icw) AC 690V 42

    Waktu Pengoperasian dan Masa Pakai

    Parameter Kondisi Pengoperasian Nilai
    Waktu Berbuka Penuh Tanpa penundaan tambahan 25 md
    Waktu penutupan Maksimum 70 md
    Kehidupan Listrik AC 400V, Masuk = 200A–630A 1500 operasi
    Kehidupan Listrik AC 400V, Masuk = 800A–1250A 1000 operasi
    Kehidupan Listrik AC 400V, Masuk = 1600A 800 operasi
    Kehidupan Listrik AC 690V, Masuk = 200A–630A 1000 operasi*
    Kehidupan Listrik AC 690V, Masuk = 800A–1250A 650 operasi
    Kehidupan Listrik AC 690V, Masuk = 1600A 500 operasi
    Kehidupan Mekanik Kondisi bebas perawatan 15.000 operasi
    Kehidupan Mekanik Dengan pemeliharaan 20.000 operasi

    Dimensi Keseluruhan

    Tipe Instalasi Polandia Lebar × Tinggi × Kedalaman (mm)
    Tipe Tetap 3P 260×310×240
    Tipe Tetap 4P 330×310×240
    Tipe Penarikan 3P 275 × 345 × 330
    Tipe Penarikan 4P 345 × 345 × 330

    Instalasi Tetap dan Draw-Out

    Seri DAW2-1600 tersedia dalam versi tetap dan versi draw-out. Pilihannya tergantung pada struktur switchgear, ruang instalasi yang tersedia, dan pengaturan pemeliharaan.

    Tipe tetap dipasang langsung ke rakitan switchgear. Cocok untuk panel distribusi yang pemutusnya dimaksudkan untuk tetap berada pada posisi tetap selama pengoperasian normal.

    Tipe draw-out menggunakan pengaturan yang dapat ditarik, yang memungkinkan badan pemutus dipindahkan keluar dari posisinya yang terhubung untuk prosedur inspeksi atau pemeliharaan. Konfigurasi ini berguna dalam sistem switchgear yang memerlukan akses lebih mudah ke pemutus.

    Kedua konfigurasi tersedia dalam versi 3 kutub dan 4 kutub. Sebelum memesan, periksa dimensi keseluruhan, pengaturan sambungan busbar, dan persyaratan pemasangan panel.

    DAW2-1600 air circuit breaker construction and installation

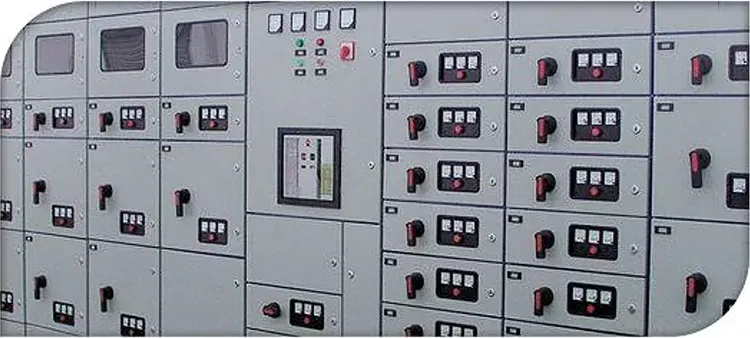

    Aplikasi dalam Distribusi Tenaga Listrik

    Pemutus sirkuit udara 1600A biasanya dipertimbangkan untuk distribusi utama dan aplikasi pengumpan arus tinggi. Seri DAW2-1600 dapat digunakan dalam sistem kelistrikan di mana tegangan pengenal, tingkat gangguan, dan konfigurasi pemasangan sesuai dengan spesifikasi peralatan.

    Fasilitas Manufaktur Industri

    Fasilitas produksi sering kali memiliki banyak cabang distribusi yang memasok mesin, motor, dan peralatan bantu. Pemutus sirkuit udara yang dipilih dengan tepat memberikan perlindungan pada tingkat masuk atau pengumpan utama dan membantu mengisolasi kesalahan dalam jaringan distribusi.

    Pembangkit Listrik dan Gardu Induk

    Dalam sistem distribusi tenaga bantu tegangan rendah, pemutus sirkuit digunakan untuk melindungi sirkuit keluar dan peralatan listrik yang terhubung. Kapasitas pemutusan yang diperlukan harus diperiksa terhadap arus hubung singkat prospektif pada titik pemasangan.

    Bangunan Komersial dan Infrastruktur

    Bangunan komersial besar dan infrastruktur kota memerlukan perlindungan terkoordinasi di seluruh pasokan listrik yang masuk dan saluran distribusi. Konfigurasi 3P atau 4P dapat dipilih sesuai dengan desain sistem.

    Pusat Data dan Ruang Listrik

    Sistem distribusi kelistrikan pusat data memerlukan koordinasi yang cermat antara perangkat pelindung hulu dan hilir. Peringkat pemutus, pengaturan trip dan persyaratan komunikasi harus dievaluasi sebagai bagian dari desain switchgear yang lengkap.


    Manufaktur dan Kontrol Kualitas

    Shanghai DADA Electric Co., Ltd. memproduksi pemutus sirkuit dan peralatan listrik tegangan rendah terkait. Seri DAW2-1600 dikembangkan untuk aplikasi distribusi industri, dengan peringkat arus, konfigurasi tiang, dan opsi pemasangan yang berbeda.

    Proses produksi dan inspeksi penting untuk peralatan yang digunakan dalam sistem distribusi arus tinggi. Performa kelistrikan, pengoperasian mekanis, dan kualitas perakitan semuanya perlu dipertimbangkan sebelum pemutus dikirim untuk dipasang.

    Untuk pemilihan produk dan evaluasi proyek, pelanggan dapat meninjau perusahaanbengkel manufakturdan meminta dokumentasi produk yang relevan, informasi sertifikasi dan spesifikasi teknis.

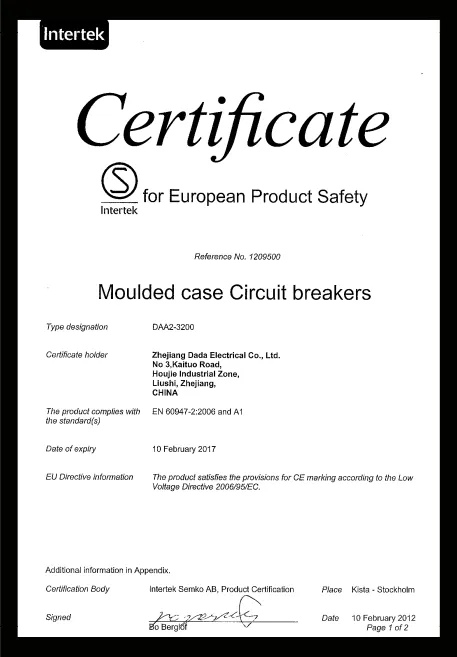

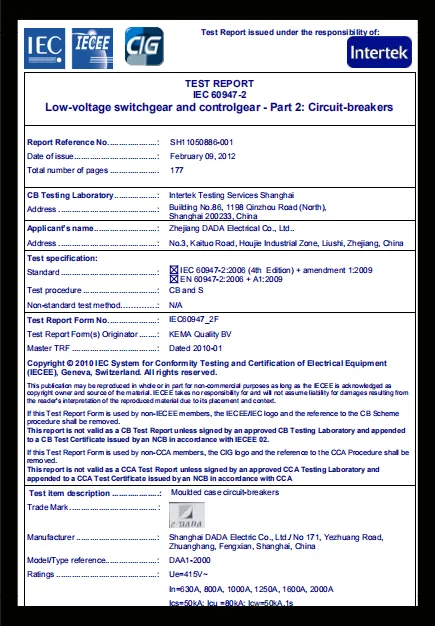

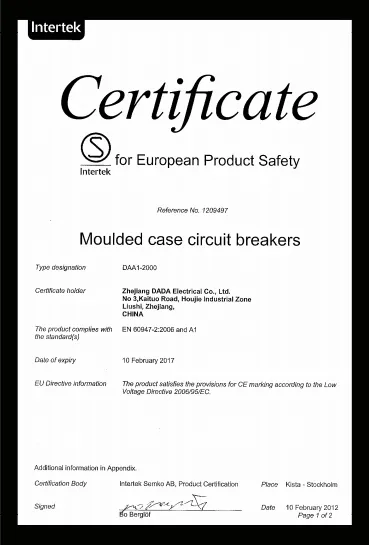

    Seri ini dirancang dengan mengacu pada persyaratan IEC 60947-2. Informasi produk asli juga mengidentifikasi sertifikasi CB. Dokumen sertifikasi khusus dan konfigurasi produk yang berlaku harus dikonfirmasikan dengan produsen saat menyiapkan pengajuan proyek.

    Konfigurasi ProdukPemilihan arus pengenal, jumlah kutub dan pemasangan tetap atau penarikan.
    Spesifikasi ListrikReferensi tegangan pengenal, kapasitas putus, dan persyaratan perlindungan.
    Dokumentasi TeknisSpesifikasi produk dan dokumen sertifikasi yang berlaku dapat diminta.
    Dukungan AplikasiBantuan dalam memeriksa konfigurasi produk terhadap persyaratan switchgear.

    Cara Memilih Model yang Tepat

    Memilih pemutus sirkuit udara 1600A melibatkan lebih dari sekadar mencocokkan arus rangka dengan beban sistem. Arus pengoperasian terukur, tegangan, tingkat gangguan, dan pengaturan switchgear semuanya harus diperiksa sebelum melakukan pemesanan.

    Informasi untuk dikonfirmasi sebelum memesan:

    ● Nilai tegangan sistem: 400V atau 690V.

    ● Arus pengenal yang diperlukan: 200A hingga 1600A dalam konfigurasi yang tersedia.

    ● Jumlah tiang: 3P atau 4P.

    ● Pengaturan instalasi: tipe tetap atau tipe draw-out.

    ● Kapasitas pemutusan arus pendek yang dibutuhkan oleh sistem kelistrikan.

    ● Fungsi perlindungan dan antarmuka komunikasi yang diperlukan.

    ● Ruang switchgear dan dimensi koneksi yang tersedia.

    Jika proyek memiliki persyaratan koordinasi perlindungan, komunikasi atau pemasangan khusus, berikan parameter sistem kelistrikan saat meminta penawaran. Hal ini memungkinkan pabrikan untuk memeriksa konfigurasi yang sesuai sebelum produksi.

    Produk Pemutus Sirkuit Terkait

    Untuk proyek yang memerlukan peringkat arus berbeda atau pemutus sirkuit udara yang lebih luas, CDADA juga menyediakan model lain untuk distribusi daya tegangan rendah.

    Pertanyaan yang Sering Diajukan

    1. Berapa arus rangka pengenal pemutus sirkuit udara DAW2-1600?

    Seri DAW2-1600 memiliki arus bingkai terukur 1600A. Konfigurasi arus terukur yang tersedia meliputi 200A, 400A, 500A, 630A, 800A, 1000A, 1250A, dan 1600A.

    2. Berapa tegangan kerja yang didukung pemutus sirkuit udara 1600A ini?

    Opsi voltase kerja terukur yang tercantum dalam spesifikasi produk adalah AC 400V dan AC 690V. Konfigurasi yang dipilih harus sesuai dengan sistem kelistrikan.

    3. Apakah DAW2-1600 tersedia dalam tipe fixed dan draw-out?

    Ya. Seri ini tersedia dalam konfigurasi tetap dan dapat ditarik, dengan opsi 3 kutub dan 4 kutub.

    4. Fungsi perlindungan apa yang tersedia?

    Fungsi proteksi yang terdaftar mencakup proteksi beban berlebih, korsleting, dan tegangan rendah. Perlindungan gangguan tanah atau kebocoran dapat dikonfigurasi dengan trafo kebocoran opsional.

    5. Apakah ACB 1600A mendukung pemantauan jarak jauh?

    Informasi produk menentukan antarmuka komunikasi fieldbus protokol terbuka dan empat fungsi jarak jauh. Protokol komunikasi dan rincian koneksi harus dikonfirmasi untuk sistem kontrol yang dimaksud.

    6. Standar apa yang diikuti seri DAW2-1600?

    Spesifikasi produk mencantumkan IEC 60947-2 dan GB 14048.2. Dokumen sertifikasi yang berlaku harus dikonfirmasikan dengan produsen untuk model yang dipilih.

    7. Informasi apa yang diperlukan untuk meminta penawaran?

    Menyediakan arus pengenal yang diperlukan, tegangan kerja, konfigurasi tiang, jenis pemasangan, kuantitas, dan persyaratan perlindungan atau komunikasi khusus apa pun. Gambar switchgear atau spesifikasi proyek juga dapat membantu pemilihan model.

    Butuh Pemutus Arus Udara 1600A untuk Proyek Anda?

    Hubungi CDADA untuk spesifikasi produk DAW2-1600, detail konfigurasi, dan penawaran harga. Bagikan voltase, arus pengenal, jenis instalasi, dan persyaratan proyek Anda dengan tim kami.
