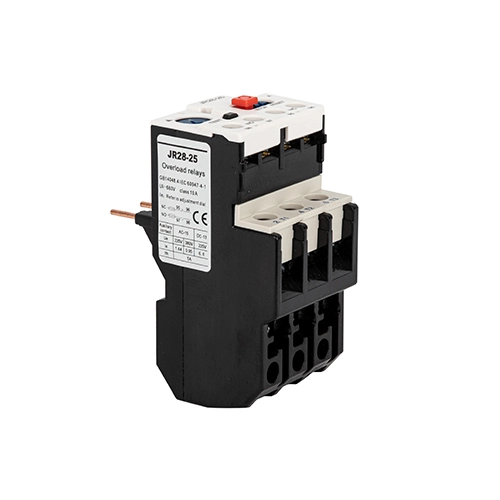

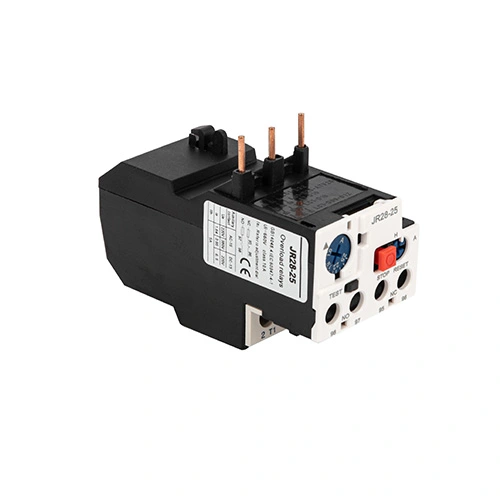

Relai Kelebihan Beban Termal JR28

Lindungi motor Anda dengan Relai Kelebihan Beban Termal JR28, solusi perlindungan yang kuat dan cerdas yang dikembangkan oleh CDADA, produsen andal di Tiongkok. Dirancang untuk integrasi tanpa batas dengan kontaktor seri CDADA D (D9 hingga D150), relai JR28 memberikan pertahanan komprehensif terhadap:

● Kelebihan beban

● Kegagalan fase (kehilangan satu fase)

● Waktu start motor terlalu lama

● Rotor terhenti dalam waktu lama

Dengan rentang arus luas yang dapat disesuaikan mulai dari 0,1A hingga 140A, seri JR28 mencakup aplikasi mulai dari kipas kecil hingga pompa dan kompresor industri besar. Dilengkapi tombol uji untuk verifikasi sirkuit kontrol, indikator trip yang jelas, pemilihan reset manual atau otomatis, dan penutup yang dapat ditutup untuk mencegah penyesuaian yang tidak sah. Dibangun berdasarkan teknologi termal bimetalik yang telah terbukti dan mematuhi IEC 60947-4-1, CDADA JR28 memastikan perlindungan motor yang andal dan ramah perawatan di lingkungan yang menuntut di seluruh dunia.

Spesifikasi Utama

Seri: Relai Kelebihan Beban Termal JR28

Merk : CDADA | Pabrikan: Shanghai DADA Electric CO.,LTD

Kompatibilitas: Dirancang untuk kontaktor D9, D12, D18… hingga D150 (seri LC1-D/F)

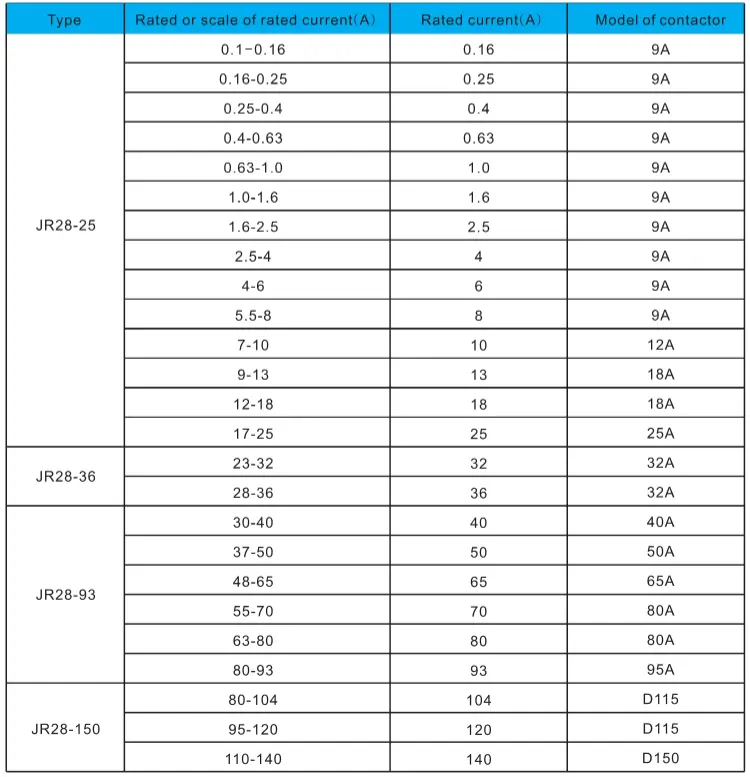

Rentang Arus Terukur: 0,1A – 140A (beberapa model: JR28-25, JR28-36, JR28-93, JR28-150, dll.)

Kutub: 3 kutub (memantau semua fase untuk ketidakseimbangan)

Fungsi Perlindungan:

★ Kelebihan panas

★ Deteksi kegagalan fase

★ Pemantauan waktu mulai yang lama

★ Perlindungan kios rotor

Mode Reset: Manual atau Otomatis (melalui saklar pemilih)

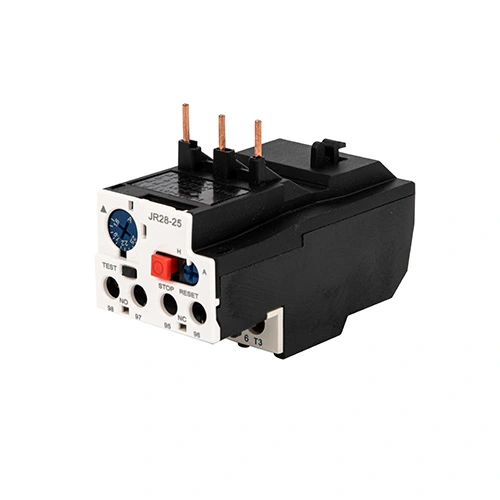

Tombol Tes: Mensimulasikan trip—mengaktifkan kontak bantu NO dan NC

Tombol Stop: Membuka kontak NC saja (untuk sinyal darurat)

Indikator Perjalanan: Bendera visual menunjukkan status tersandung

Kunci Pengaturan: Penutup dapat disegel untuk pengoperasian anti rusak

Kontak Tambahan: Standar 1NO + 1NC (untuk alarm, umpan balik PLC, atau interlock)

Pemasangan: Desain snap-on langsung ke kontaktor CDADA yang kompatibel

Sertifikasi: Sesuai dengan IEC/EN 60947-4-1 (dokumentasi CE tersedia)

Mengapa Memilih Relai Kelebihan Beban Termal CDADA JR28?

★  Cakupan Saat Ini Luas

Dari 0,1A hingga 140A—mendukung segalanya mulai dari motor pecahan HP hingga penggerak industri 110kW+.

★ Kompatibilitas Penuh dengan Kontaktor Seri D

Direkayasa agar sesuai dengan D9 hingga D150—memastikan koordinasi mekanis dan termal yang sempurna.

★ Fitur Diagnostik Tingkat Lanjut

★ Tombol TEST memverifikasi kabel kontrol tanpa gangguan listrik

★ Tombol STOP memungkinkan sinyal eksternal

★ Indikator perjalanan mempercepat pemecahan masalah

★ Keandalan Tingkat Industri

Mekanisme termal bimetalik yang sebenarnya (bukan elektronik)—kebal terhadap EMI, lonjakan tegangan, dan kesalahan perangkat lunak.

★ Keamanan & Kepatuhan Siap

Penutup yang dapat ditutup memenuhi persyaratan ISO, CE, dan audit pabrik untuk pengaturan terkunci.

★ Perlindungan Hemat Biaya

Mencegah kelelahan motor, mengurangi waktu henti, dan memperpanjang umur peralatan—ideal untuk OEM dan integrator sistem.

★ Detail pengepakan bervariasi berdasarkan produk. Kami memberikan informasi ini dalam kutipan dan daftar pengepakan kami. Karton ekspor standar dirancang untuk paletisasi dan pemuatan kontainer yang optimal.

Aplikasi Khas

★ Rakitan Starter Motor: Dipasangkan dengan kontaktor untuk pompa, kipas, konveyor

★ Sistem HVAC: Pendingin, menara pendingin, pengendali udara

★ Air & Air Limbah: Pompa submersible dan sentrifugal

★ Manufaktur: Mixer, ekstruder, lini pengemasan

★ Penambangan & Konstruksi: Penghancur, kerekan, kipas ventilasi

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara seri JR28 dan LRD?

A1: Keduanya merupakan relay beban berlebih termal dari CDADA. Seri JR28 mendukung arus yang lebih tinggi (hingga 140A) dan dirancang untuk kontaktor yang lebih besar (hingga D150), sedangkan LRD biasanya mencakup rentang yang lebih rendah (hingga ～104A). Secara fungsional, keduanya menawarkan perlindungan serupa—tetapi JR28 dioptimalkan untuk penggunaan industri tugas berat.

Q2: Dapatkah saya menggunakan Relai Kelebihan Beban Termal JR28 dengan kontaktor non-CDADA?

A2: Meskipun memungkinkan dalam beberapa kasus, kinerja optimal dan dukungan garansi memerlukan pemasangan dengan kontaktor seri CDADA D (D9–D150). Kesesuaian mekanis, pembuangan panas, dan kurva koordinasi divalidasi sebagai suatu sistem.

Q3: Bagaimana cara kerja perlindungan kegagalan fase di JR28?

A3: Jika satu fasa hilang, dua konduktor yang tersisa membawa arus tidak seimbang, menyebabkan pemanasan asimetris pada strip bimetalik. JR28 mendeteksi ketidakseimbangan ini dan trip lebih cepat dibandingkan beban berlebih normal, sehingga mencegah kerusakan belitan motor.

Q4: Apakah reset manual lebih aman daripada reset otomatis?

A4: Ya—untuk sistem kritis. Reset manual memaksa operator untuk memeriksa dan mengatasi masalah sebelum memulai kembali. Reset otomatis cocok untuk peralatan tanpa pengawasan atau jarak jauh yang mengutamakan kontinuitas (misalnya, pompa pendingin).

Q5: Mengapa memilih CDADA JR28 dibandingkan merek global?

A5: CDADA menawarkan:

● Mekanisme diferensial termal sejati dengan akurasi tinggi

● Kompatibilitas penuh dengan kontaktor D9–D150—keandalan plug-and-play

● Menguji, menghentikan, mengatur ulang, dan menyegel fungsi dalam satu unit ringkas

● Harga kompetitif dengan kualitas sesuai CE

● Dukungan teknis cepat dan dokumentasi bahasa Inggris untuk pelanggan global
